        丝杆步进电机 外部驱动型 步距角1.8°  指定型 丝杆SCM450 螺帽SCM415H材质

        品牌名称：

        怡合达

        条件筛选：

        类型 外部驱动型
        丝杆类型 滚珠丝杆
        丝杆长度（mm） 指定型
        电机宽度 20/28/35/42/57/86系列
        种类筛选 丝杆步进电机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          重置

          代码

          产品选型

          W

          B

          D

          L

          30~650
          /1

          螺母方向

          选购配件

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型 电机宽度 材质 螺纹旋向
          丝杆 螺帽
          NHG35 外部
          驱动型          		 20系列 SCM450 SCM415H 右旋
          28系列
          35系列
          42系列
          57系列
          86系列



          滚珠丝杆精度等级为C7。
          选型时丝杆长度须留余量 ，并防止螺帽跑出丝杆末端 ，导致产品无法使用。
          本产品型号不含驱动器 ，驱动器请分开询价购买。

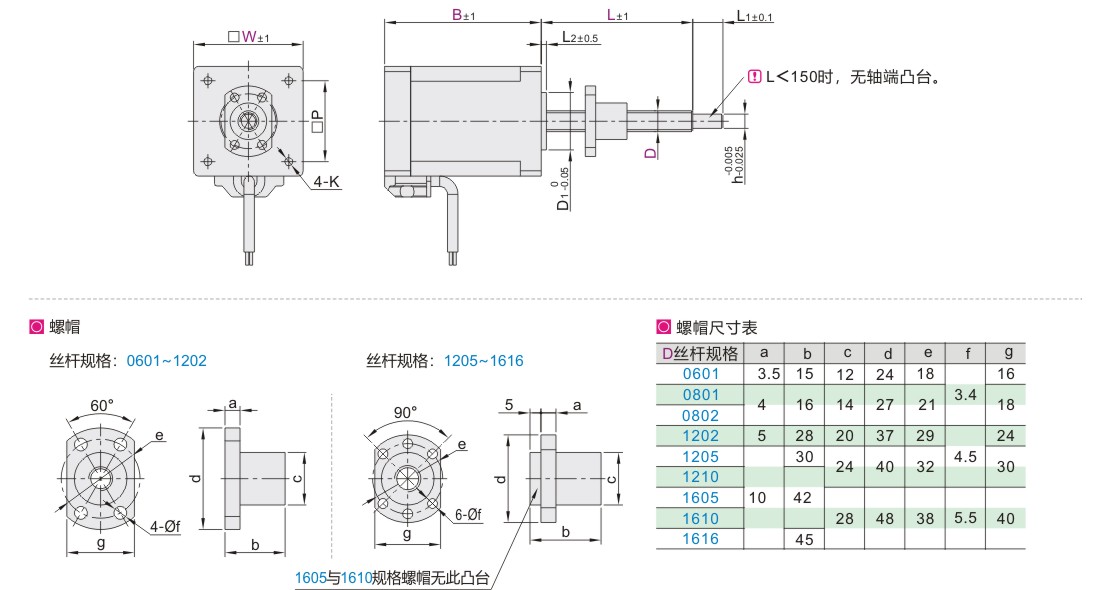

          参数图



          选型表

          型号 B D
          丝杆规格          		 L
          最小单位1          		 螺帽
          方向※
          		 选购
          配件*
          		 P D1 L2 h L1 K 额定
          电流(A)          		 额定
          电压(V)          		 相电阻
          (Ohm)          		 相电感
          (mH)          		 转子惯量
          (gcm²)          		 相数 绝缘
          等级
          代码 W
          NHG35 20 30 0601 30~150

          N
          (正装)


          R
          (反装)

          XN
          (无配件)


          XB
          (带刹车)


          XC
          (带增量
          编码器)

          		 15.4 16 1.5 4 5 M2深3 0.5 2.5 4.9 1.5 2 2 B
          (130℃)
          42 4.3 8.6 3.5 3.6
          28 34 0801
          0802          		 30~200 23 22 2 6 6 M2.5深
          3.5          		 1 2.1 2.1 1.4 9
          45 2.9 2.9 2.3 13
          3 34 0801
          0802
          1202
          1205
          1210          		 40~350 26 22 2 6(8)
          ★          		 6(8)
          ★          		 M3深
          3.5          		 1.5 1.8 1.23 1.4 20
          5 47 2.9 1.9 3.2 30
          42 34 31 22 2 M3深4 1.5 2.6 1.8 2.8 35
          40 3.3 2.2 4.6 55
          48 2.5 2 0.8 1.8 70
          60 2.5 1 2.8 105
          57 45 1202
          1205
          1210          		 45~500 47.1 38.1 1.5 8 8 Ø5.2通
          深5          		 3 2.1 0.71 1.9 150
          55 2.6 0.86 2.6 300
          65 4 3 0.76 3.2 400
          75 3.6 0.9 4.5 480
          86 76 1605
          1610
          1616          		 60~650 69.6 73 1.5 10 10 Ø6.6通
          深10          		 5.5 3 0.5 4 1300
          114 6 3.6 0.6 8 2500



          1202表示直径为12，导程为02。                                                           ★当W35/42时，D丝杆规格0801，0802对应h=6和L1=6；D丝杆规格1202，1205，1210对应h=8和L1=8。
          机身宽度W20，无刹车。
          ※图示为正装螺帽，螺帽法兰在电机侧；反装螺帽法兰在丝杆末端侧。
          丝杆步进电机配有引出线，20和28系列约为320mm，其余系列约为500mm，红、红白、绿、绿白分别对应驱动器A+、A-、B+、B-。
          *选购配件时，XB、XC不能同时选择，详细尺寸请在怡合达网站搜索查看。



          额定推力表(F15V600表示转速为600rpm时，推力为15N)
