        测角手动位移台 α轴 千分尺进给型 交叉滚柱引导式 精密型 铝合金材质 黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        材质 铝合金
        表面处理 黑色阳极氧化
        传动方向 α轴
        导轨形式 交叉滚柱引导式
        进给方式 千分尺进给式
        种类筛选 测角手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            ELK51 千分尺进给型 α轴 铝合金 黑色阳极氧化



            安装使用中交叉导轨、微分头有可能会生锈，请务必注意采取防锈措施。
            交叉滚子导轨耐冲击性弱，掉落或对其施加过大力度，将会产生滑动异常，使用时请充分注意。
            请注意该产品不可用于倒装，垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构(微分头/进给丝杠)至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构(微分头/进给丝杠)或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

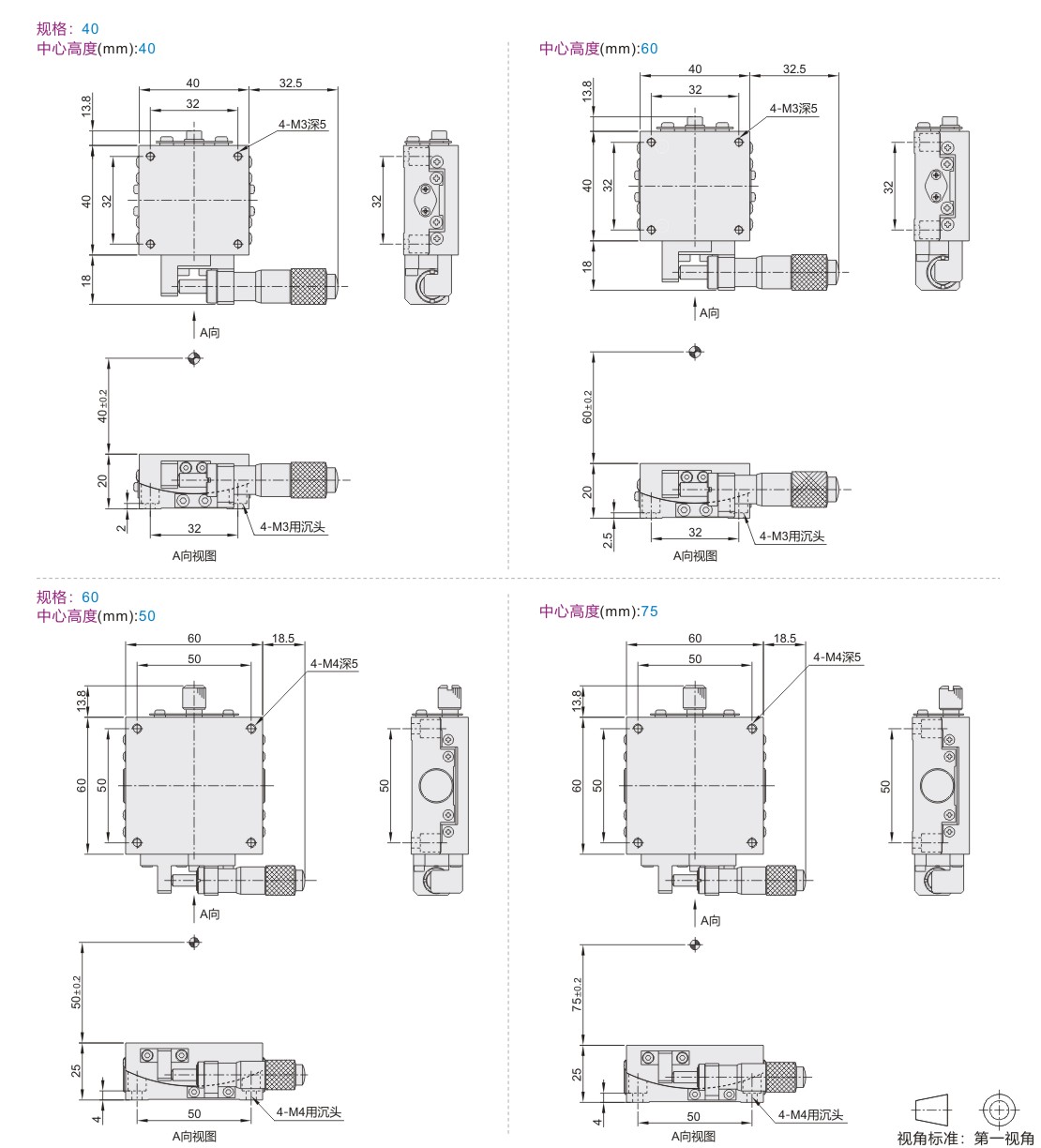

            参数图



            选型表

            型号 中心高度
            (mm)            		 台面尺寸
            (mm)            		 移动量 最小读数
            (″/刻度)            		 水平耐负载
            (N)            		 主体重量
            (Kg)
            代码 规格
            ELK51 40 40 40×40 ±7° ≈45 29.4 0.13
            60 ±6° ≈35
            60 50 60×60 ±6° ≈35 49 0.29
            75 ±4° ≈25
