        经济型测角手动位移台 α轴 燕尾槽式 蜗轮驱动式 铝合金材质 黑色氟树脂/黑色阳极氧化处理

        条件筛选：

        材质 铝合金
        加工方式 精车型
        传动方向 α轴
        导轨形式 燕尾槽式
        进给方式 蜗轮驱动式
        种类筛选 测角手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            E-ELJ01 蜗轮驱动型 α轴 铜合金 黑色氟树脂
            E-ELJ02 铝合金 黑色阳极氧化



            该产品的倒装负载、垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构(微分头/进给丝杠)至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构(微分头/进给丝杠)或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。



            图上刻度只做参考，具体以实物为准。

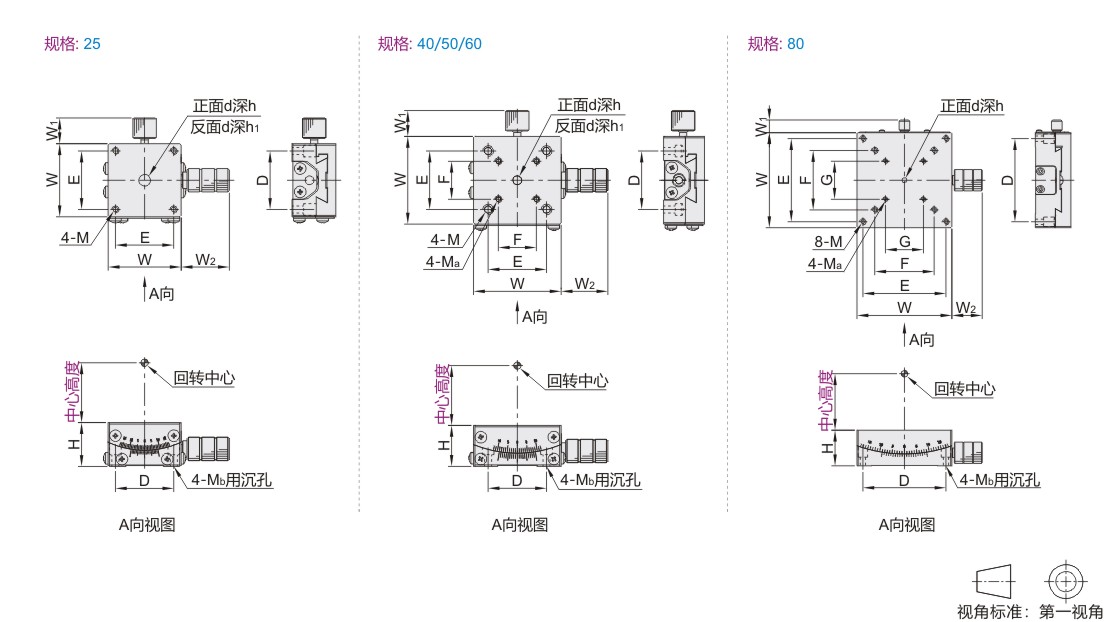

            参数图



            E-ELJ01

            型号 中心
            高度            		 台面尺寸
            W×W            		 移动量 把手回
            转一圈
            移动量            		 标尺刻
            度最小
            读取量            		 D E H F W1 W2 M Ma Mb d h h1 水平
            耐负载（N）            		 主体
            重量
            (kg)
            代码 规格
            (铜合金)
            E-ELJ01            		 25 20 25×25 ±15° 2.0° 0.1° 20 20 15 — 8.8 16.5 M2深3 — M2 4 3 1 19.6 0.04
            35 ±10° 0.08
            40 25 40×40 ±20° 2.2° 32 32 15 20 9.4 16.5 M3深4 M2深4 M3 5 2 29.4 0.2
            40 ±15° 1.89° 20 19.5 M3深6 M2深5 0.25
            60 ±10° 1.33°
            50 50 50×50 1.55° 40 40 18 30 9.6 18 M3深3 M3深3 4 1 0.35
            68 1.2°
            86 ±8° 0.97°
            60 35 60×60 ±25° 2.0° 50 50 25 32 11 20 M4深6 M3深5 M4 5 4 58.8 0.72
            60 ±20° 1.3° 20 0.58
            80 ±15° 1.0°



            E-ELJ02

            型号
            		 中心
            高度            		 台面尺寸
            W×W            		 移动量 把手回
            转一圈
            移动量
            		 标尺刻
            度最小
            读取量
            		 D E H F G W1 W2 M Ma Mb d h h1 水平
            耐负载
            (N)
            		 主体
            重量
            (kg)
            代码 规格
            (铝合金)
            E-ELJ02            		 25 20 25×25 ±15° 2.0° 0.1° 20 20 15 — — 8.6 16.5 M2深3 — M2 4 3 1 19.6 0.04
            35 ±10°
            40 25 40×40 ±20° 2.2° 32 32 20 10.6 16.5 M3深4 M2深4 M3 5 — 29.4 0.1
            40 ±15° 1.89° 20 19.5 M2深5 0.11
            60 ±10° 1.33° 8.6 M3深6
            50 50 50×50 1.55° 40 40 18 30 18 M3深3 M3深3 4 1 0.14
            68 1.2°
            86 ±8° 0.97° 0.35
            60 35 60×60 ±25° 2.0° 50 50 25 32 10.6 19.5 M4深6 M3深5 M4 5 — 49 0.25
            60 ±20° 1.3° 20 58.8 0.26
            80 ±15° 1.0°
            80 100 80×80 ±18° 70 70 30 50 32 25.5 49 0.56
            130 ±15°
