        回转手动位移台 θ轴 千分尺进给型 台面方型 精密型 铝合金材质 黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        材质 铝合金
        表面处理 黑色阳极氧化
        传动方向 旋转
        导轨形式 无导轨
        进给方式 千分尺进给型
        种类筛选 回转手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            ELF21 千分尺进给型 台面方型 θ轴 铝合金 黑色阳极氧化



            该产品的倒装负载、垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构(微分头/进给丝杠)至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构(微分头/进给丝杠)或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

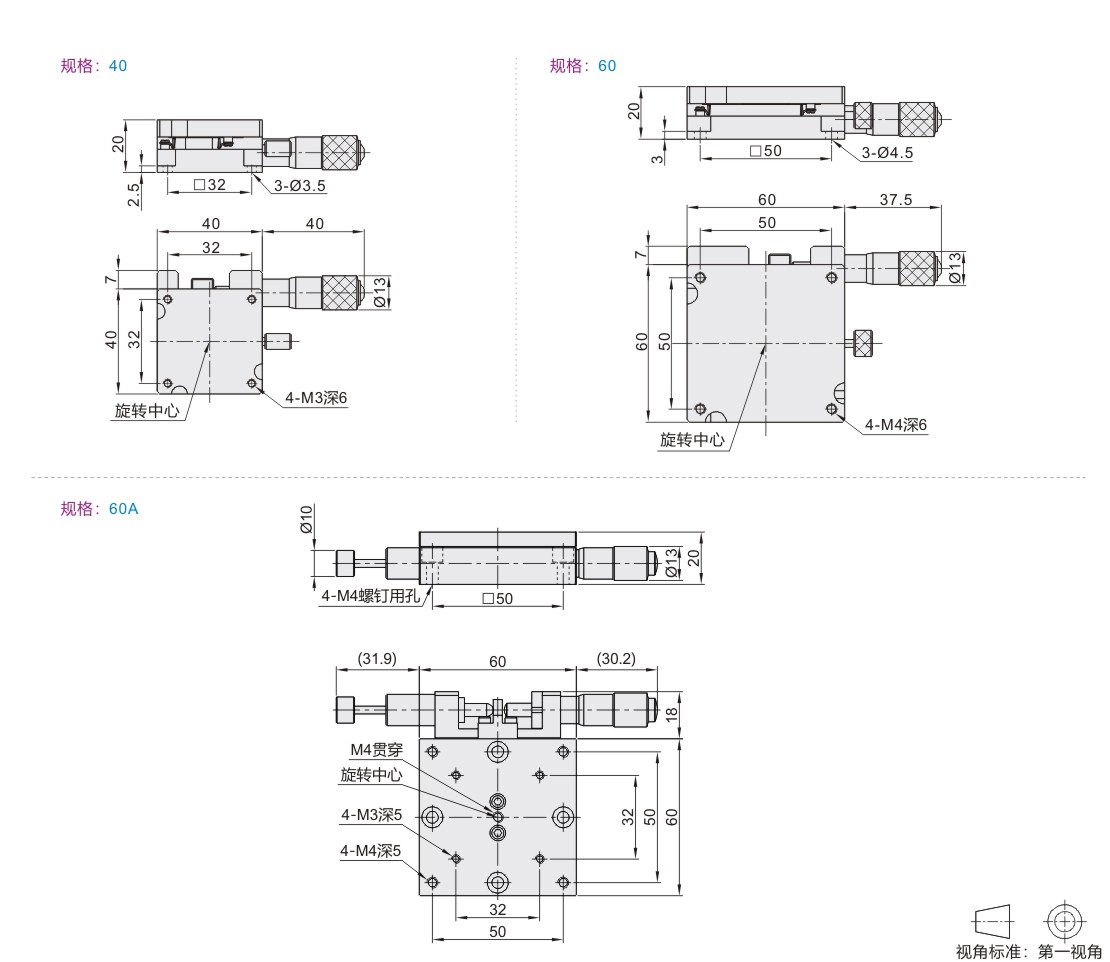

            参数图



            选型表

            型号
            		 台面尺寸
            (mm)
            		 行程
            		 标尺刻度最小
            读取量(''/刻度)
            		 耐负载
            (N)
            		 平行度
            (μm)
            		 主体重量
            (kg)
            代码 规格
            ELF21 40 40×40 ±10° ≈1'51'' 9.8 50 0.14
            60 60×60 ≈1'12'' 29.4 0.26
            60A ±5° ≈55'' 20 0.25
