        经济型手动位移台 X轴 燕尾槽式 宽度60 长行程齿轮齿条驱动式 铝合金/黄铜材质 黑色阳极氧化处理

        条件筛选：

        材质 铝合金
        表面处理 黑色阳极氧化
        宽度 60
        传动方向 X轴
        导轨形式 燕尾槽式
        进给方式 长行程齿轮齿条驱动式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            主体 齿条
            E-EIM02 齿轮齿条驱动型 长行程型 X轴 铝合金 黄铜 黑色阳极氧化


            安装于滑台底面或顶面的零件平面度不足时 ，可能无法发挥出产品应有的性能(平面度的参考标准 ：10 μm以内)。
            该产品的倒装负载 、垂直负载和侧装负载一般为水平负载的1/3 ，实际负载与具体使用工况有关。
            耐负载数值仅为参考值 ，震动和负载有大力臂等工况不适合使用。
            使用方法 ：将锁紧旋钮松开后 ，调节驱动机构(微分头/进给丝杠)至目标位后拧紧锁紧旋钮。
            请注意 ：拧紧锁紧旋钮后禁止调节驱动机构(微分头/进给丝杠)或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力 ，会导致台面偏移。


             产品可选两个滑块，但行程要减少相应滑块的长度，滑块总长度不能大于自身行程。

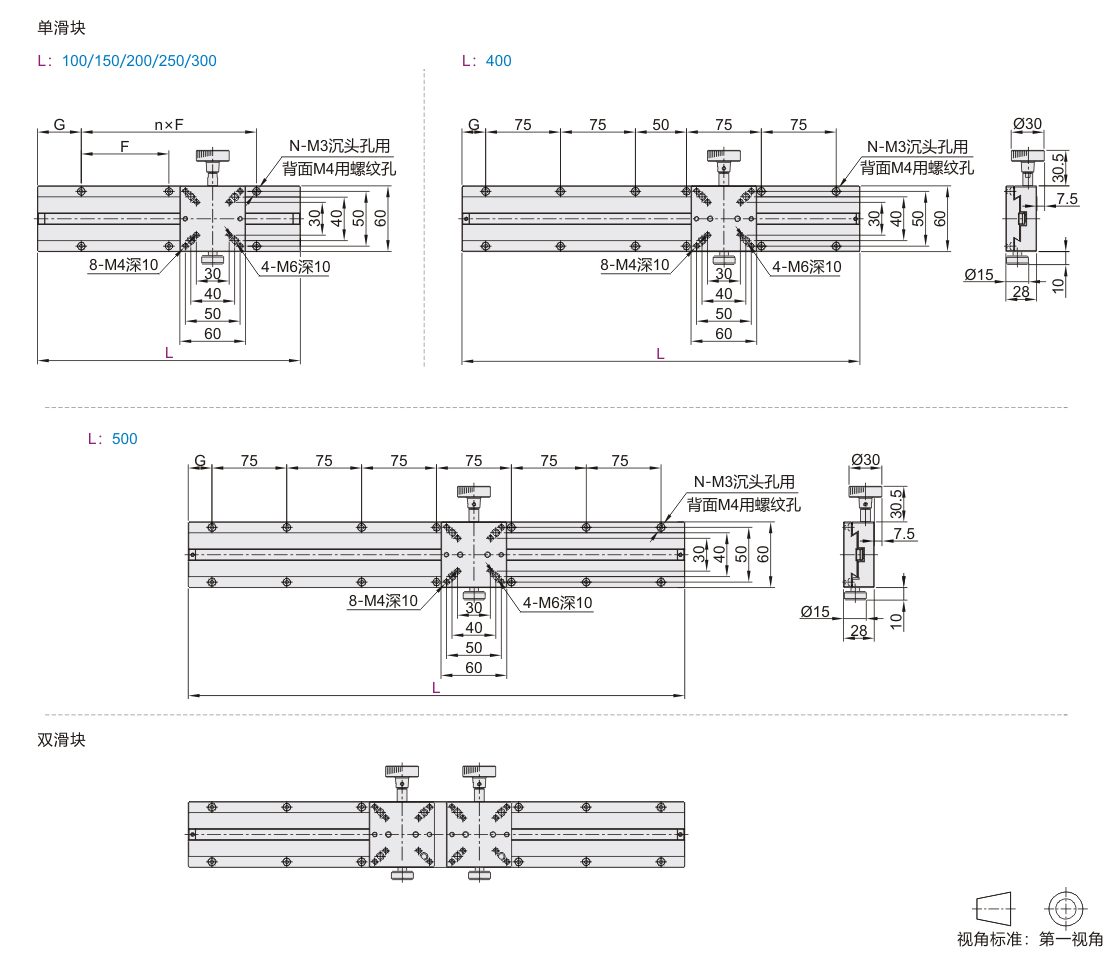

            参数图


            选型表

            型号
            		 滑块数量
            		 G
            		 n×F
            		 N
            安装孔个数
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 旋钮回转
            一圈移动量
            (mm)            		 标尺刻度
            最小读取量
            (mm)            		 平行度)
            (µm)
            		 水平耐负载
            (N/kgf)
            		 主体重量
            (kg)
            代码 L
            E-EIM02 100  无指定(单滑块) 12.5 1×75 4 60×60 60 18 0.1 50 59.4(6) 0.35
            150  25 1×100 100 0.46
            200  2×75 6 160 0.53
            250  无指定(单滑块)
            2(双滑块)            		 2×100 210 0.61
            300  50 2×10 260 0.69
            400  25 — 12 360 0.81
            500  14 460 0.93
