        经济型手动位移台 XY轴  燕尾槽式 齿轮齿条驱动式 薄型 铝合金/黄铜材质 黑色阳极氧化处理

        条件筛选：

        材质 铝合金
        厚度 薄型
        表面处理 黑色阳极氧化
        传动方向 XY轴
        导轨形式 燕尾槽式
        进给方式 齿轮齿条驱动式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码           类型
            		 传动方向                   材质             表面处理
            主体 齿条
            E-EIL36 齿轮齿条驱动型 薄型 XY轴 铝合金 黄铜 黑色阳极氧化



            安装于滑台底面或顶面的零件平面度不足时，可能无法发挥出产品应有的性能（平面度的参考标准：10μm以内）。

            该产品的倒装负载、垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。

            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。

            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。

            请注意，拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                 由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

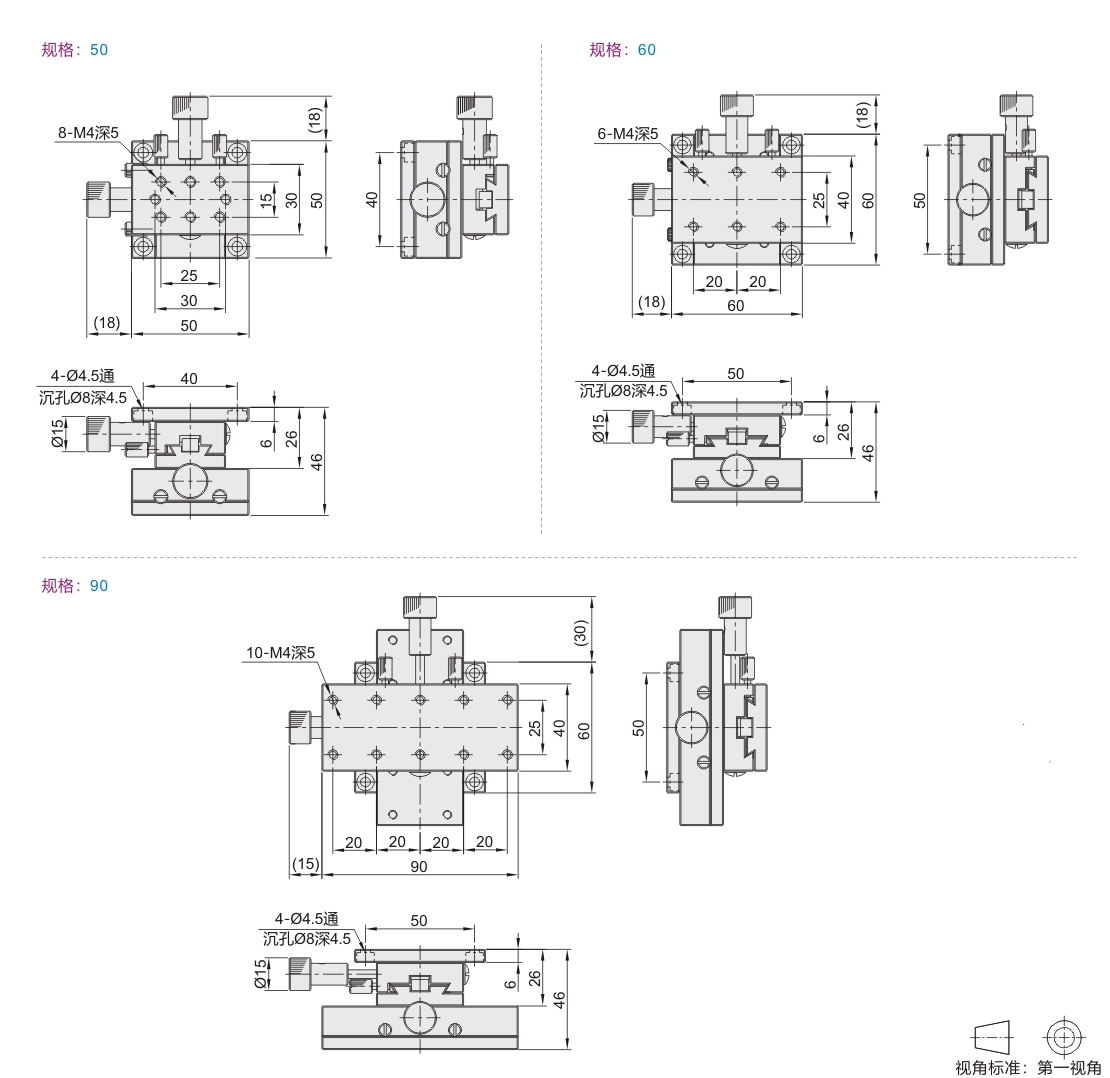

            参数图



            选型表

            型号
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 标尺刻度
            最小读取量
            (mm)
            		 平行度
            (μm)
            		 旋钮旋转
            1圈移动量
            (mm)
            		 水平耐负载
            (N)
            		 主体重量
            (Kg)
            代码 规格
            E-EIL36 50 30×50 ±15 0.1 80 18 14.7 0.23
            60 40×60 ±21 24.5 0.56
            90 40×90 ±35 0.81
