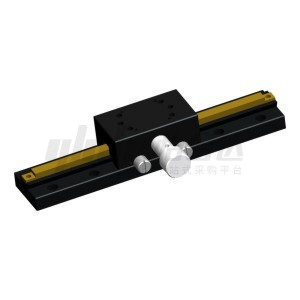

        经济型手动位移台 X轴  燕尾槽式 宽度30 长行程齿轮齿条驱动式 铝合金/黄铜材质 黑色阳极氧化处理

        条件筛选：

        材质 铝合金
        表面处理 黑色阳极氧化
        宽度 30
        传动方向 X轴
        导轨形式 燕尾槽式
        进给方式 长行程齿轮齿条驱动式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            主体 齿条
            E-EIM01 齿轮齿条驱动型 长行程型 X轴 铝合金 黄铜 黑色阳极氧化


            安装于滑台底面或顶面的零件平面度不足时，可能无法发挥出产品应有的性能（平面度的参考标准：10μm以内）。
            该产品的倒装负载、垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至自标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。


            ※ 以一字型螺丝刀将Ⓐ（预压调整螺丝）向右拧紧，滑动阻力上升：向左拧松，滑动阻力下降。
            产品可选两个滑块，但行程要减少相应滑块的长度，滑块总长度不能大于自身行程。

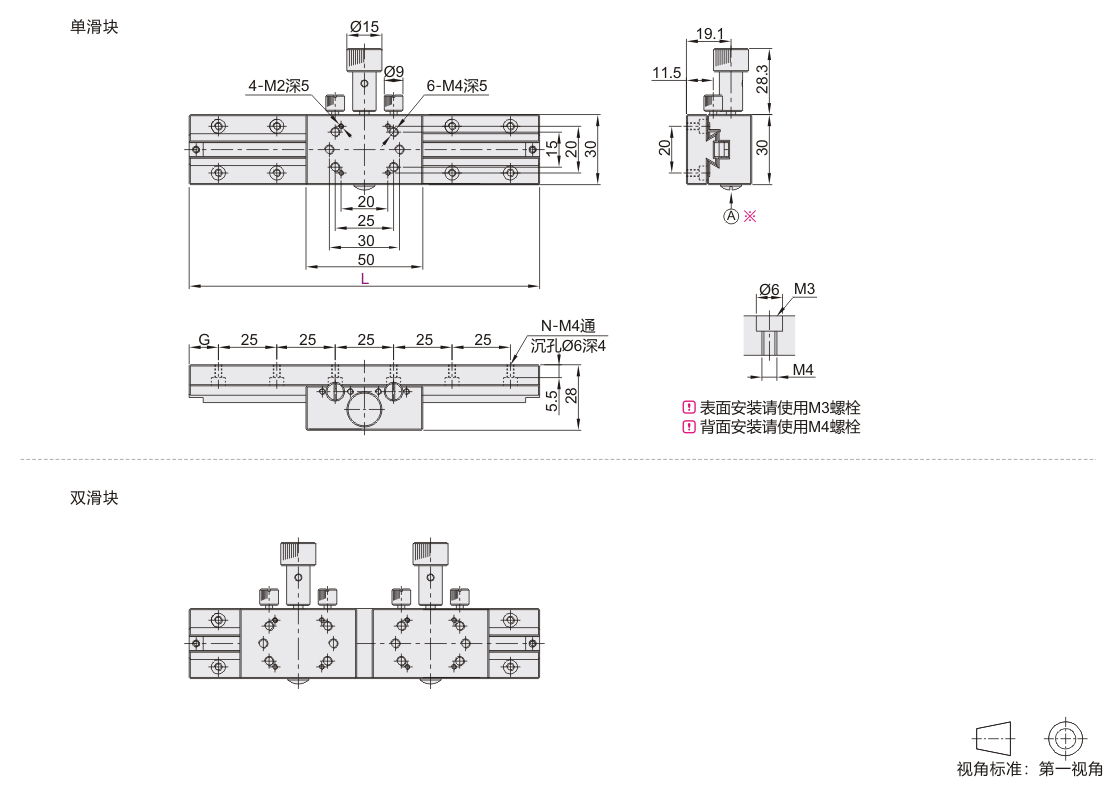

            参数图


            选型表

            型号
            		 滑块数量
            		 G
            		 N
            安装孔个数
            		 行程
            (mm)
            		 旋钮回转一圈
            移动量(mm)
            		 标尺刻度最小
            读取量(mm)
            		 平行度
            (μm)
            		 水平耐负载
            (N)
            		 主体重量
            (kg)
            代码 L
            E-EIM01 80  无指定(单滑块) 15 6 ±30 18 0.1 40 29.4 0.15
            100  12.5 8 ±40 0.18
            150  无指定(单滑块)
            2(双滑块)            		 12 ±65 50 0.23
            200  16 ±90 0.30


             以上行程仅为单滑块时的行程。
