        手动位移台 Z轴 燕尾槽式 进给丝杠驱动式 铜合金 精密型 铜合金材质 黑色氟树脂处理

        条件筛选：

        性价比 精密型
        材质 铜合金
        厚度 标准型
        表面处理 黑色氟树脂
        传动方向 Z轴
        导轨形式 燕尾槽式
        进给方式 进给丝杠驱动式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            EJL01 进给丝杠驱动型 Z轴 铜合金 黑色氟树脂



            安装于滑台底面或顶面的零件平面度不足时，可能无法发挥出产品应有的性能（平面度的参考标准：10μm以内）。

            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。

            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。

            请注意：拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                 由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

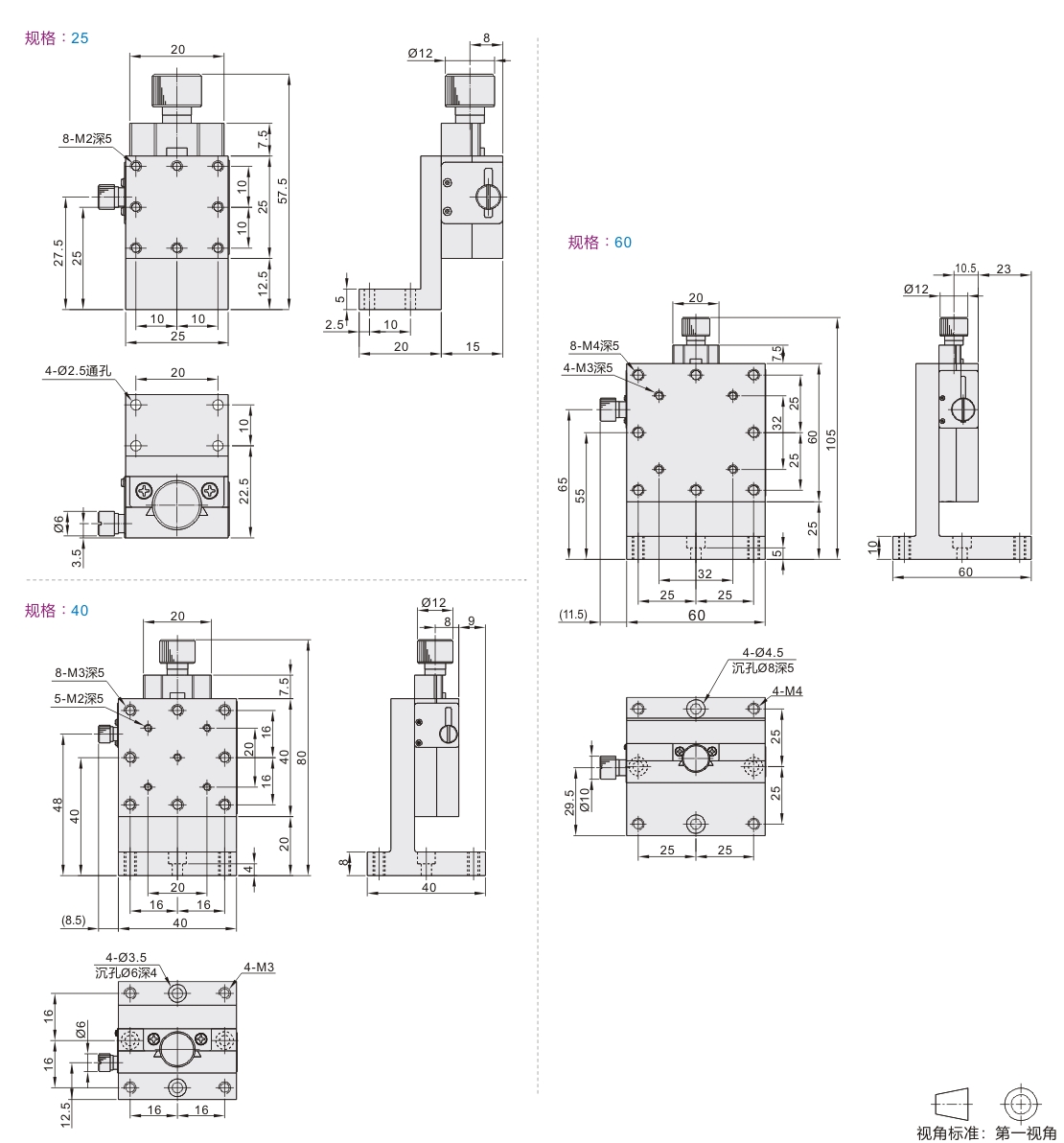

            参数图



            选型表

            型号
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 标尺刻度
            最小读取量
            (mm)
            		 移动精度
            (直线度)
            (µm)
            		 旋钮旋转
            1圈移动量
            (mm)
            		 耐负载
            (N)
            		 主体重量
            (kg)
            代码 规格
            EJL01 25  25×25 ±3 0.1  30  0.5  9.8  0.09
            40  40×40 ±7 0.26
            60  60×60 ±9 19.6  0.75
