        手动位移台 Z轴 燕尾槽式 齿轮齿条驱动型 宽度25 长行程型 精密型 铝合金/黄铜材质 黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        材质 铝合金
        厚度 标准型
        表面处理 黑色阳极氧化
        传动方向 Z轴
        导轨形式 燕尾槽式
        进给方式 长行程齿轮齿条驱动式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码           类型
            		 传动方向                   材质             表面处理
            主体 丝杠螺母
            EJS01 齿轮齿条驱动型 长行程型 Z轴 铝合金 黄铜 黑色阳极氧化



            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。

            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。

            请注意，拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                 由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。




            ※ 以一字型螺丝刀将Ⓐ（预压调整螺丝）向右拧紧，滑动阻力上升：向左拧松，滑动阻力下降。
            产品可选两个滑块，但行程要减少相应滑块的长度，滑块总长度不能大于自身行程。

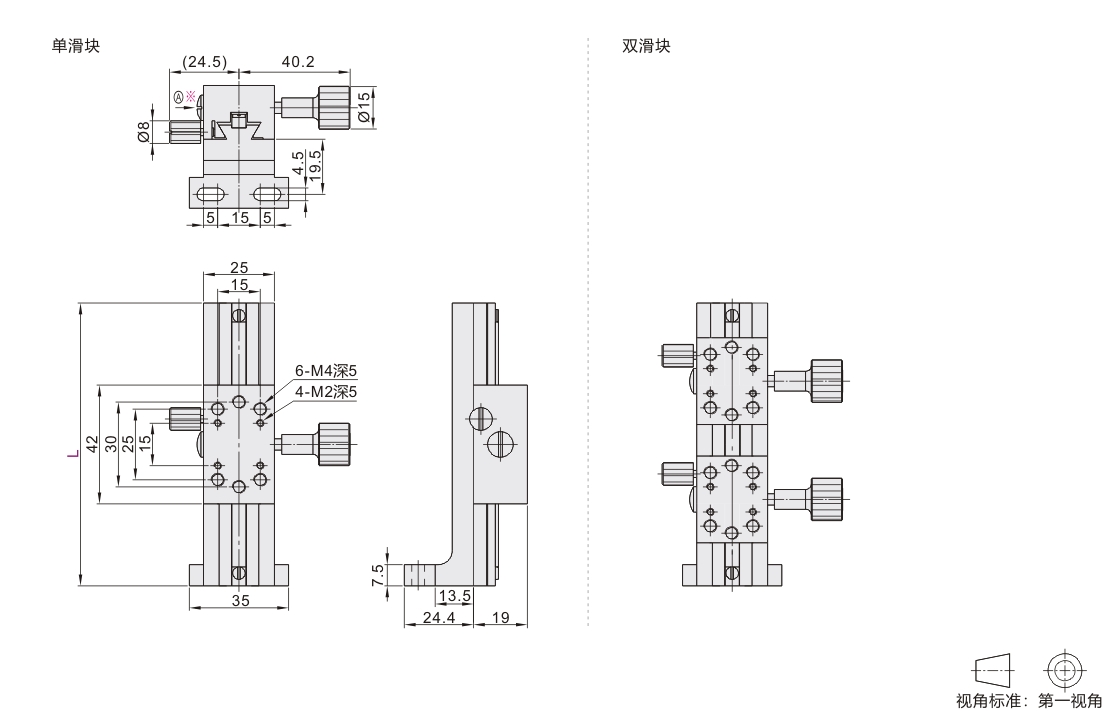

            参数图



            选型表

            型号
            		 滑块数量
            		 行程
            (mm)
            		 旋钮回转
            一圈移动量
            (mm)
            		 标尺刻度
            最小读取量
            (mm)
            		 耐负载
            (N)
            		 主体重量
            (kg)
            代码 L
            EJS01 50 无指定(单滑块) ±15 18 0.1 14.7 0.14
            70 ±25 0.16
            100 ±40
            150 无指定(单滑块)
            2(双滑块)            		 ±65 0.24



            以上行程仅为单滑块时的行程。
