        手动位移台 水平Z轴 燕尾槽式 齿轮齿条驱动型 精密型 黑色氟树脂/黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        厚度 标准型
        传动方向 水平Z轴
        导轨形式 燕尾槽式
        进给方式 齿轮齿条驱动式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            主体 齿条
            ELB01 齿轮齿条驱动型 水平Z轴 铜合金 黑色氟树脂
            ELB02 铝合金 黄铜 黑色阳极氧化



            该产品的倒装负载、垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。

            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。

            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。

            请注意，拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                 由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

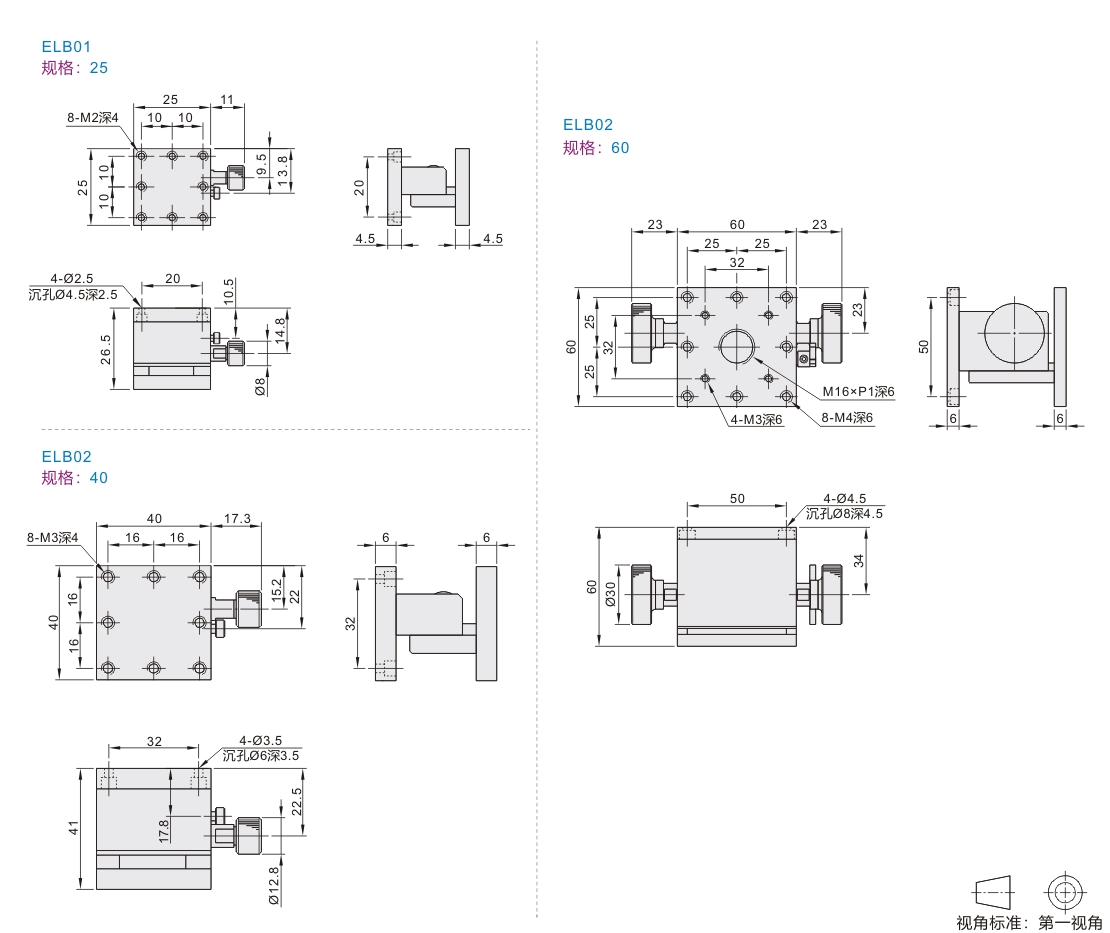

            参数图



            选型表

            型号
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 把手回转
            一圈移动量
            (mm)
            		 移动精度
            (直线度)
            (µm)
            		 水平耐负载
            (N)
            		 主体重量
            (kg)
            代码 规格
            ELB01 25 25×25 ±2.5 8 30 6.9 0.08
            ELB02 40 40×40 ±5 13 9.8 0.12
            60 60×60 ±10 18 14.7 0.47
