        手动位移台 XYZ轴 燕尾槽式长行程进给丝杠驱动式 精密型 铝合金/黄铜材质 黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        材质 铝合金
        厚度 标准型
        表面处理 黑色阳极氧化
        传动方向 XYZ轴
        导轨形式 燕尾槽式
        螺距 0.5
        进给方式 长行程进给丝杠驱动式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            主体 丝杠螺母
            EJL52 进给丝杠驱动型 长行程型 XYZ轴 铝合金 黄铜 黑色阳极氧化



            安装于滑台底面或顶面的零件平面度不足时，可能无法发挥出产品应有的性能
                (平面度的参考标准：10μm以内)。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构(微分头/进给丝杠)至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构(微分头/进给丝杠)或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。



            ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

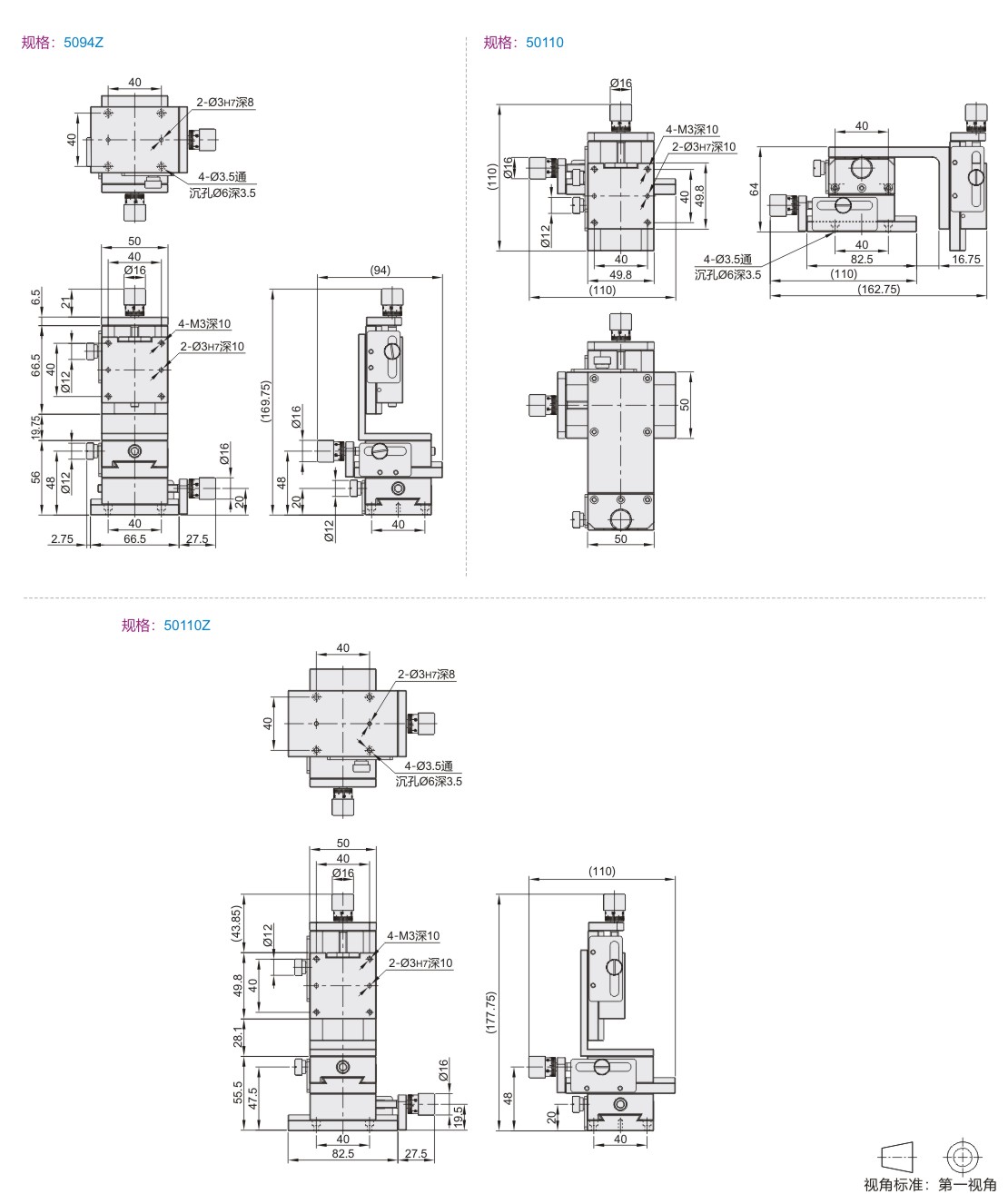

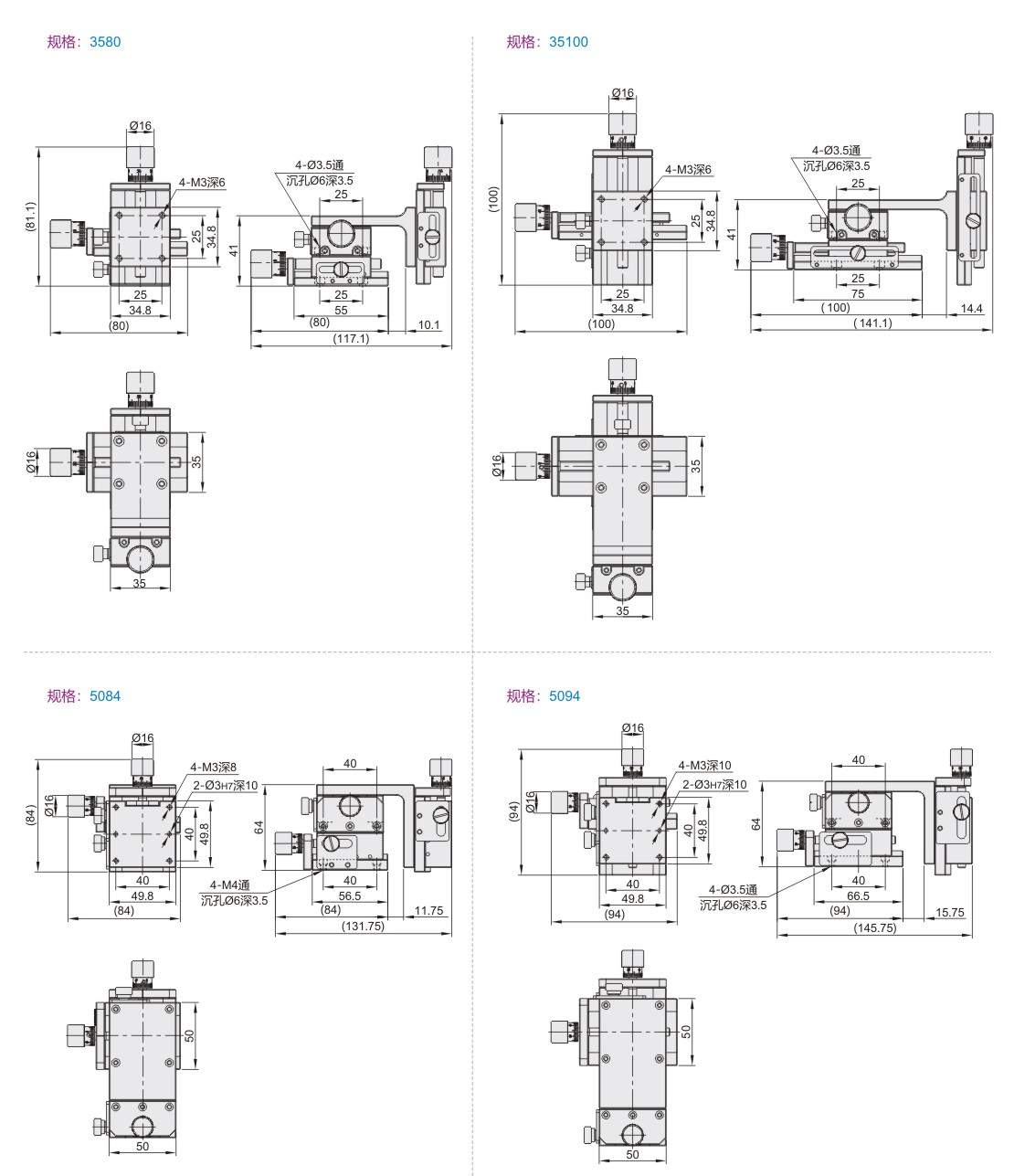

            参数图



            选型表

            型号
            		 台面尺寸(mm)
            		 行程(mm)
            		 旋钮最小读取量
            (mm/刻度)
            		 旋钮旋转1圈的
            移动量(mm)
            		 直线精度(mm)
            		 耐负载(N)
            		 主体重量(kg)
            代码 规格
            EJL52 3580 34.8×34.8 20 0.01 0.5 0.05 49 0.41
            35100 40 0.47
            5084 49.8×49.8 15 1.05
            5094 25 1.2
            5094Z 1.15
            50110 35 1.35
            50110Z 1.3
