        经济型组合式手动位移台 XYZθ轴  回转交叉滚柱引导式 铝合金材质 黑色阳极氧化处理

        条件筛选：

        材质 铝合金
        表面处理 黑色阳极氧化
        传动方向 XYZθ轴
        导轨形式 回转交叉滚柱引导式
        进给方式 千分尺进给式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            E-EIW01 微分头驱动型 XYZθ轴 铝合金 黑色阳极氧化



            安装使用中交叉导轨、微分头有可能会生锈，请务必注意采取防锈措施。
            交叉滚子导轨耐冲击性弱，掉落或对其施加过大力度，将会产生滑动异常，使用时请充分注意。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构(微分头/进给丝杠)至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构(微分头/进给丝杠)或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

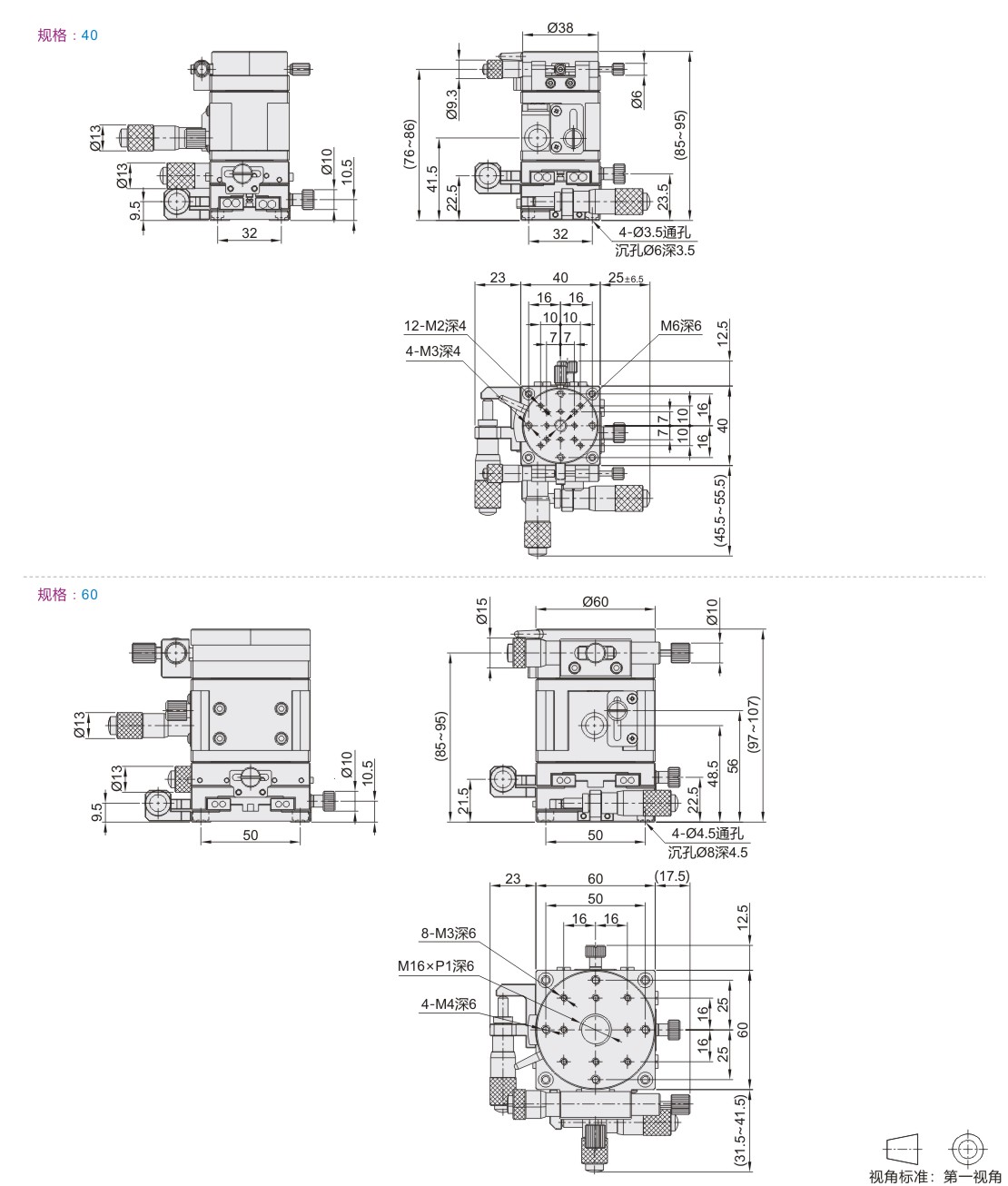

            参数图



            选型表

            型号
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 耐负载
            (N)
            代码 规格
            E-EIW01 40  Ø38                 X轴:±6.5    Y轴:±6.5    Z轴:0~10   θ轴:粗调360°  微调±5°                9.8
            60  Ø60 29.4
