        手动位移台 XZ轴 线性滚珠引导式 千分尺进给式 精密型 标准型 SUS440C 无电解镀镍处理

        条件筛选：

        性价比 精密型
        材质 SUS440C
        厚度 标准型
        表面处理 无电解镀镍
        传动方向 XZ轴
        导轨形式 线性滚珠引导式
        进给方式 千分尺进给式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            EJH01 千分尺进给型 XZ轴 SUS440C 无电解镀镍



            安装使用中微分头有可能会生锈，请务必注意采取防锈措施。
            线性滚子导轨耐冲击性弱，掉落或对其施加过大力度，将会产生滑动异常，使用时请充分注意。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构(微分头/进给丝杠)至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构(微分头/进给丝杠)或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

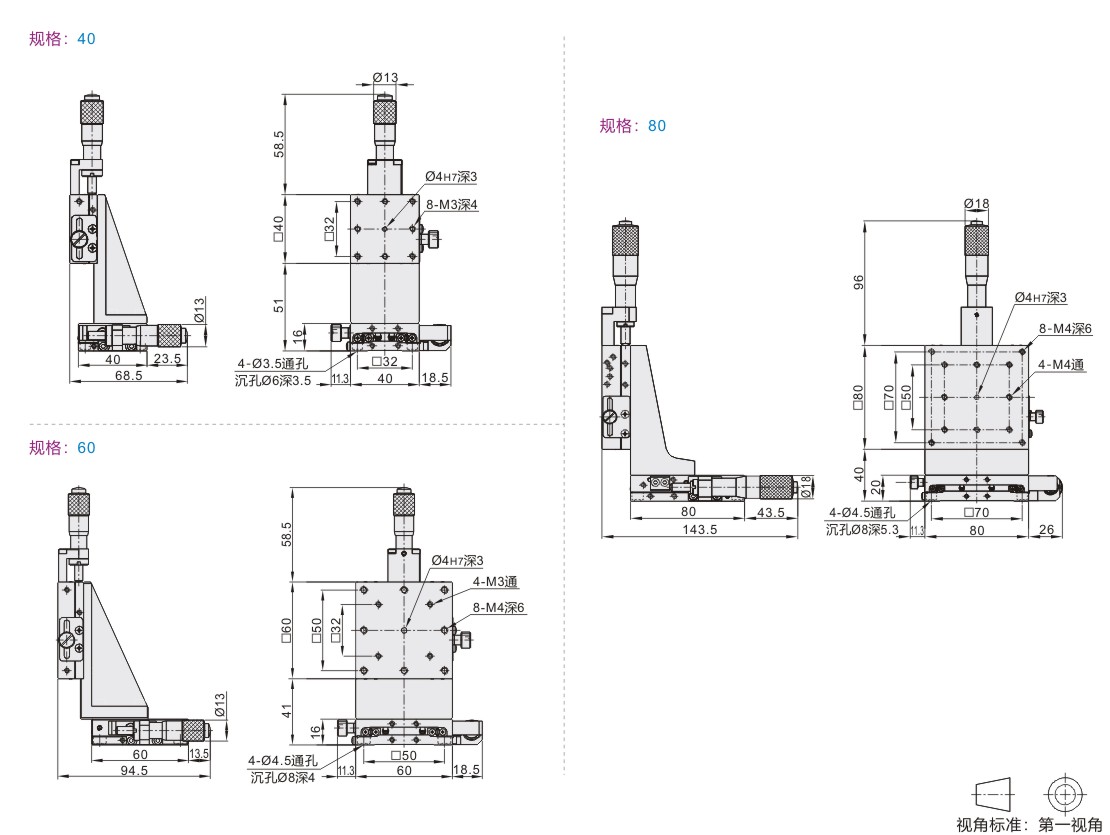

            参数图



            选型表

            型号
            		 上层
            		 下层
            		 台面
            尺寸
            (mm)
            		 行程
            (mm)
            		 微分头
            最小
            读取量
            (µm)
            		 耐负载
            （N）            		 移动精度
            		 容许力矩负载(N·m)
            		 力矩刚性(''/N·cm)
            		 主体
            重量
            （kg）            		 附件(4个)
            代码 规格 直线度 上下
            摆动            		 左右
            摆动            		 上下
            摆动            		 左右
            摆动            		 侧向
            滚动            		 上下
            摆动            		 左右
            摆动            		 侧向
            滚动            		 不锈钢内六角
            圆柱头螺钉
            EJH01 40 EJG01-40 EJE01-40 40×40 ±6.5 10 49 3μm 25'' 15'' 5 5 5 0.84 0.56 0.56 0.55 TAC21-M3-L6
            60 EJG01-60 EJE01-60 60×60 10 9 9 0.16 0.13 0.13 0.98 TAC21-M4-L6
            80 EJG01-80 EJE01-80 80×80 ±12.5 18.2 17.7 17.7 0.08 0.06 0.06 2.1
