      产品选型

      规格

      Z

      图片仅供参考，请以已选的规格为准

        简易调整组件 X轴 压紧丝杠型 标准型 普通旋钮型 主体黑色阳极氧化处理

        条件筛选：

        类型 标准型
        材质 铝合金
        表面处理 黑色阳极氧化
        传动方向 X轴
        进给握柄类型 普通旋钮型
        进给方式 压紧丝杠型
        防尘盖板 无
        导向机构 导向轴
        种类筛选 简易调整组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 主体
            		 导向轴
            		 弹簧 压紧丝杠 附件
            材质 表面处理 材质 硬度 材质 材质 表面处理
            HHJ01 标准型 普通旋钮型 A6063 黑色阳极氧化 SUS304 56HRC~ SUS631 S45C 无电解镀镍 内六角圆柱头螺钉



            特点 ：价格较为实惠 ，适用于调整精度要求不太高的场合 。使用了弹簧 ，可抑制背隙的产生。



            附件

            规格 附件螺钉
            		 数量 材质
            20 内六角圆柱头螺钉
            		 TAC21-M4-L12 2个
            		 SUS304
            25
            40 短头内六角圆柱头螺钉
            		 TAF01-M5-L16 4个 ML40Cr
            60

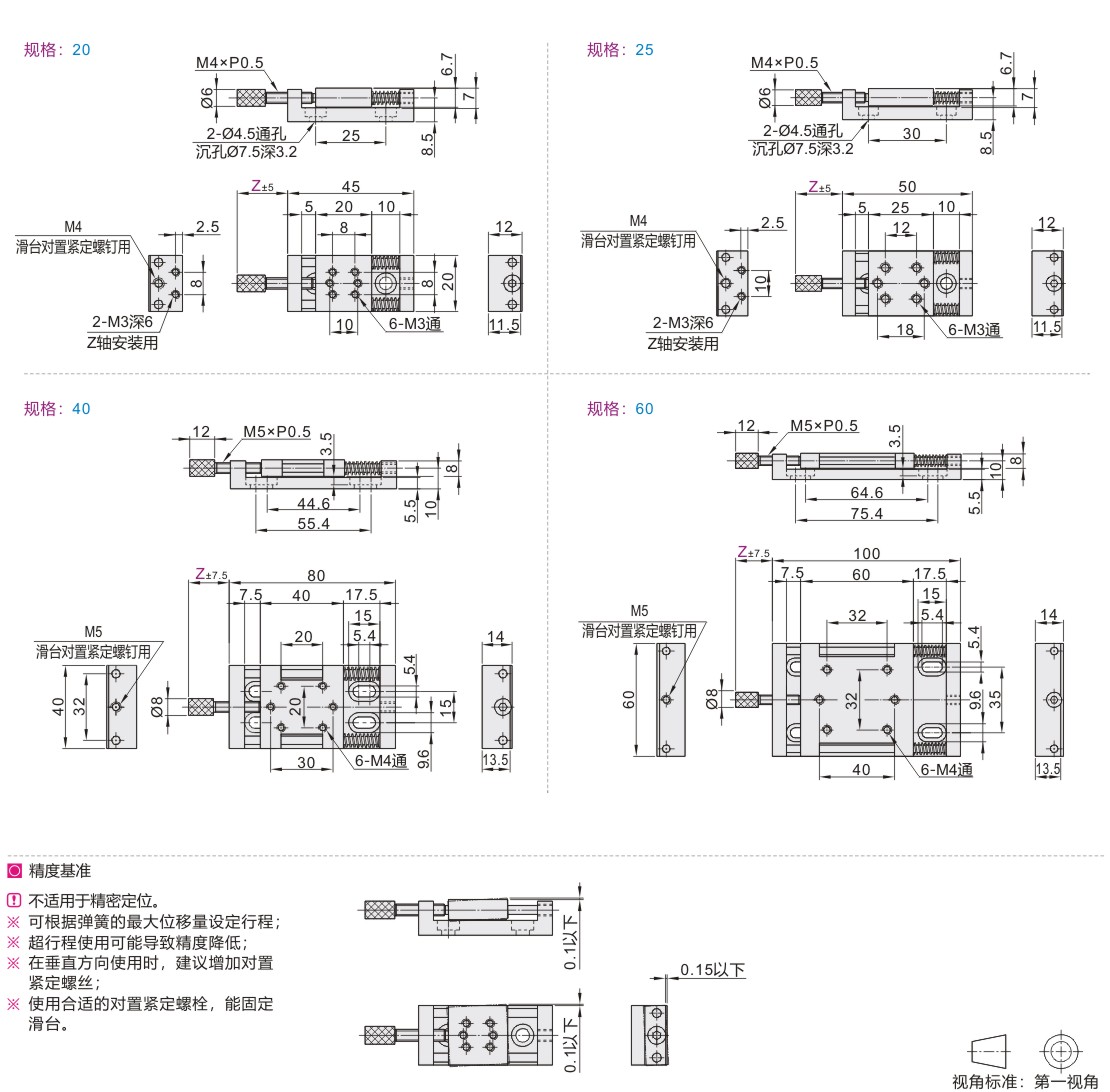

            参数图



            选型表

            型号 Z
            		 滑台面 移动量 耐负载(N) 旋钮旋转1圈
            移动量(mm)            		 重量
            (g)
            代码 规格  水平 垂直
            HHJ01 20  18  28  38  20 ×20 ±5   9.8  2  0.5  38
            25  25 ×25 55
            40  19.5  30  40  40 ×40 ±7.5    14.7  8  104
            60  19.5  40  60  60 ×60 193



            旋钮旋转1圈的移动量为0.5mm。
