        简易调整组件 X轴 进给丝杠型 侧面调整型 铝合金

        条件筛选：

        种类筛选 简易调整组件
        类型 侧面调整型
        材质 铝合金
        表面处理 黑色阳极氧化
        传动方向 X轴
        进给握柄类型 大旋钮型
        进给方式 进给丝杠型
        防尘盖板 无
        导向机构 导向槽

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            HHL01 侧面调整型 A6063 黑色阳极氧化



            特点：
             1.位移台底板安装孔为沉孔与螺纹孔结构 ，正反面皆可安装固定;
             2.通过螺栓可实现强力锁紧。
            ※ 在竖放(Z轴方向)或倒放状态下使用时，
                容易导致上表面翘起或脱落 ，因此建
                议减少此使用方法。
            ※ 关于底板的安装孔的使用建议 ，正
                面安装使用沉孔 ，反面安装使用
                螺纹孔。

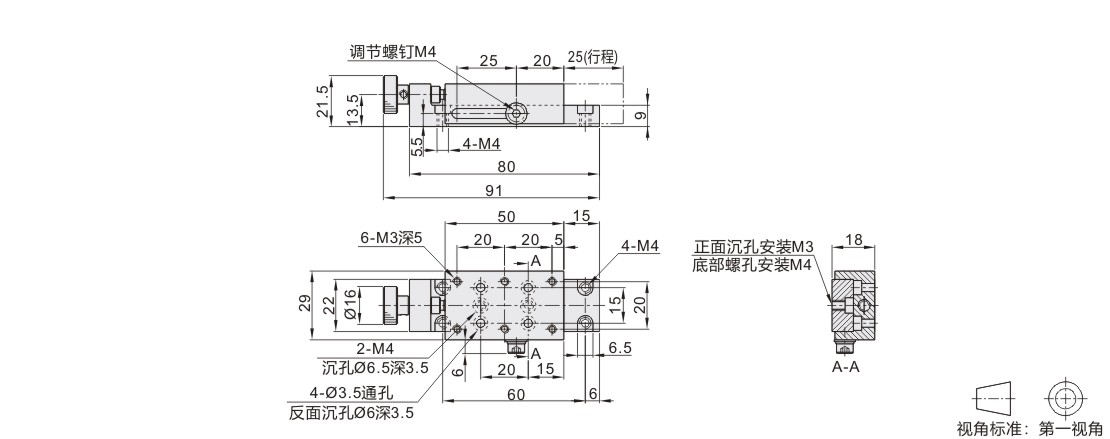

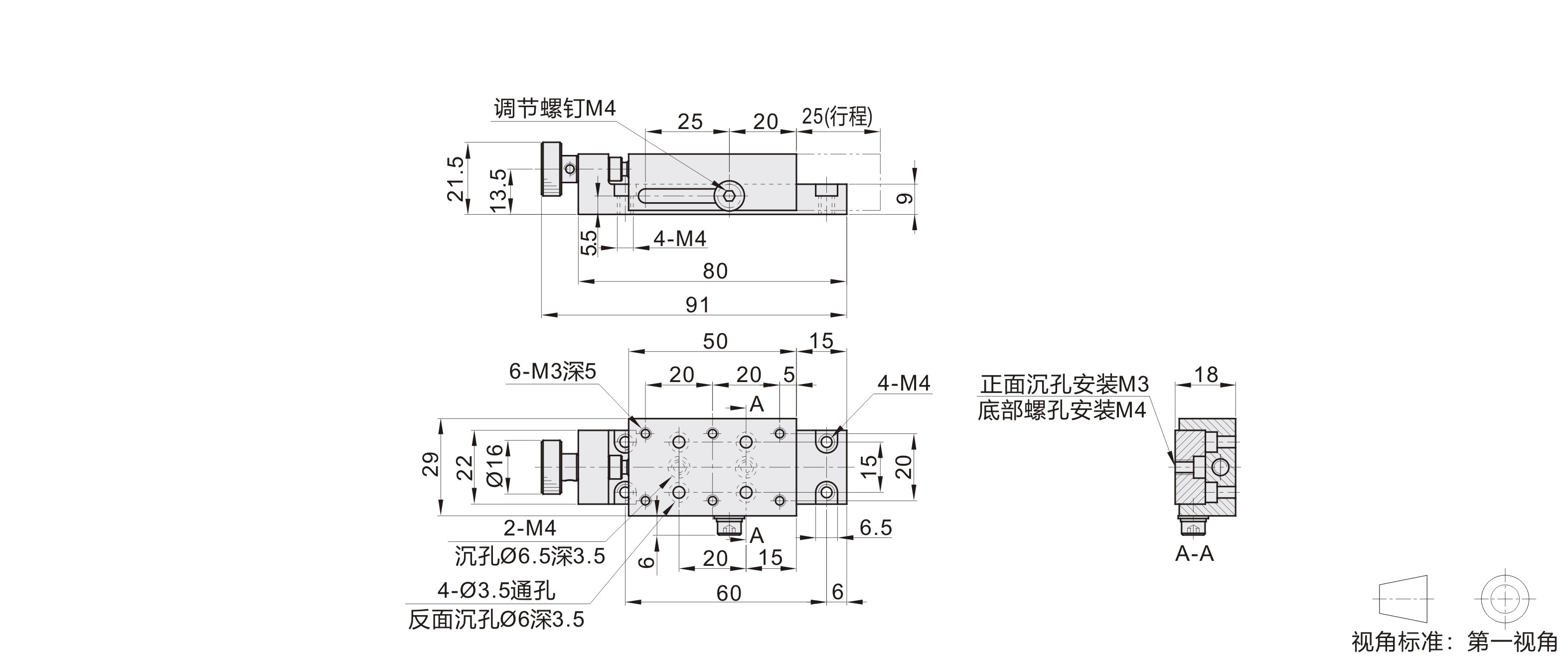

            参数图



            选型表

            型号 台面尺寸
            (mm)            		 行程
            (mm)            		 耐负载(N) 旋钮旋转1圈
            移动量(mm)            		 重量(kg)
            代码 规格
            HHL01 30 29×50 25 9.8 0.8 0.1
