        简易调整组件 X轴 进给丝杠型 键引导型 方形 L形 A6063材质

        条件筛选：

        材质 铝合金
        传动方向 X轴
        进给握柄类型 大旋钮型
        进给方式 进给丝杠型
        防尘盖板 无
        导向机构 导向槽
        种类筛选 简易调整组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            HHL11 键引导型
            		 方形 X轴 A6063
            		 本色阳极氧化
            HHL21 黑色阳极氧化
            HHL31 L形
            		 本色阳极氧化
            HHL41 黑色阳极氧化



            特点 ：基于键导向的简易调整主件 ，通过固定螺栓可实现强力锁紧。

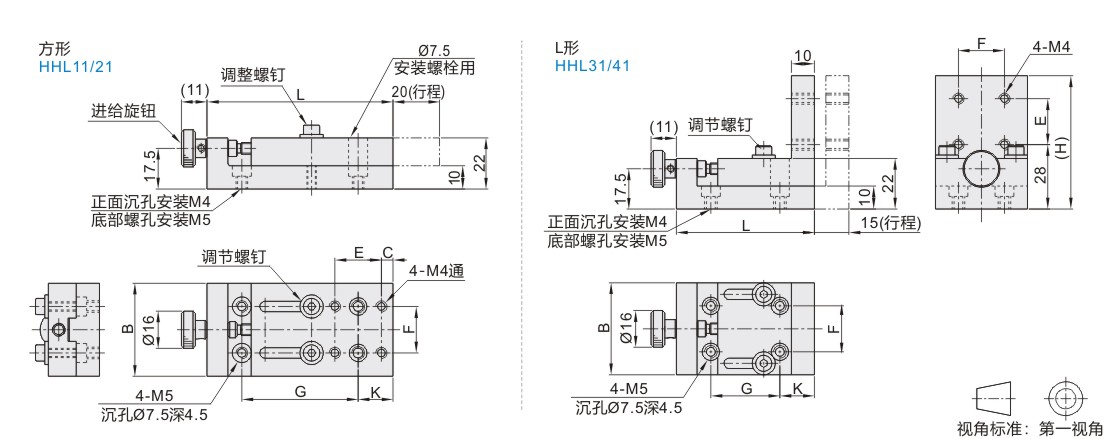

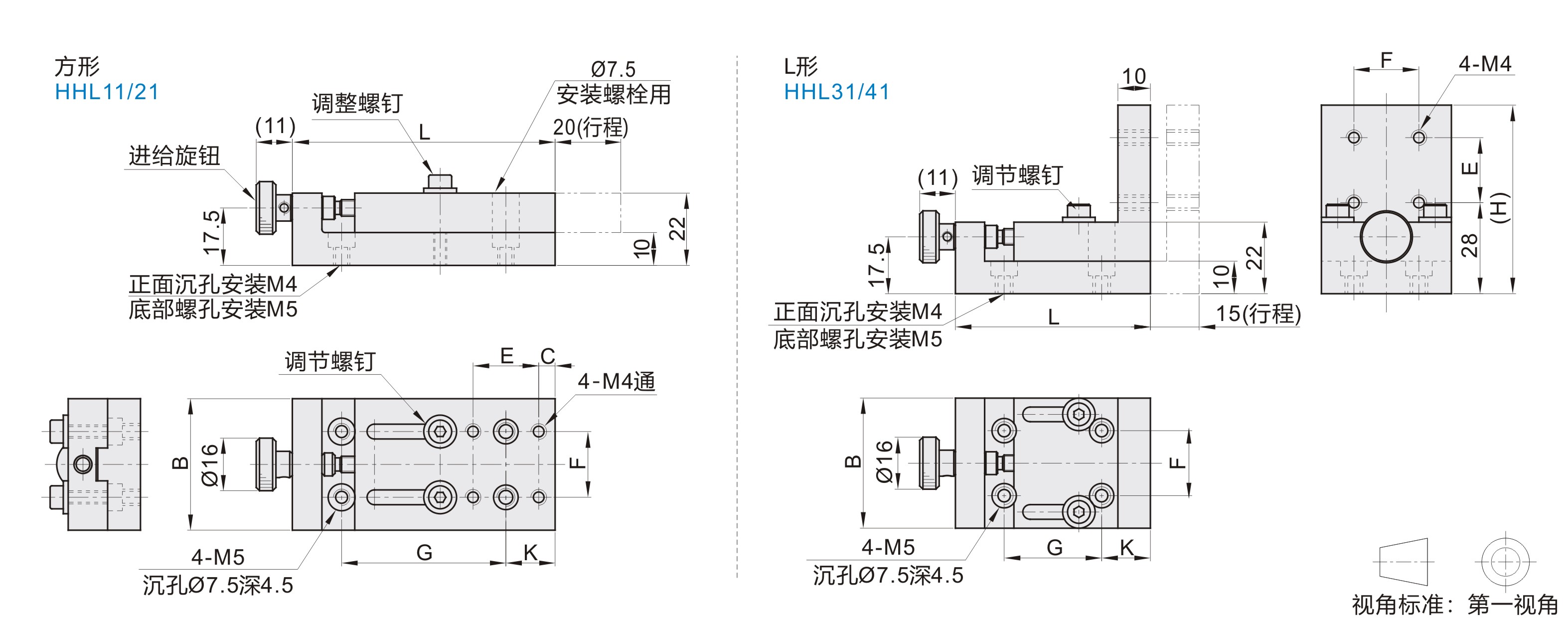

            参数图



            选型表

            型号 台面尺寸
            (mm)            		 行程
            (mm)            		 耐负载
            (N)            		 旋钮旋转1圈
            移动量(mm)            		 B L E F C G K H 调节
            螺钉            		 重量
            (kg)            		 附件(4个)
            代码 规格 不锈钢内六角圆柱头螺钉
            HHL11
            HHL21            		 40 40×80 20 19.6 0.8 40 80 20 20 5 50 15 — M4 0.18 TAC21-M4-L10
            60 60×100 30.2 60 100 30 30 10 60 25 M5 0.34
            HHL31
            HHL41            		 40 40×60 15 9.8 40 60 20 20 — 30 15 58 M4 0.18
            60 60×60 19.6 60 30 30 73 M5 0.28
