        简易调整组件 X轴 进给丝杠型 左右螺纹型 大旋钮型 S45C/黄铜材质 发黑处理

        条件筛选：

        类型 左右螺纹型
        材质 S45C
        表面处理 发黑
        传动方向 X轴
        进给握柄类型 大旋钮型
        进给方式 进给丝杠型
        防尘盖板 无
        导向机构 导向槽
        种类筛选 简易调整组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            主体 丝杠螺母
            HHN31 进给丝杠型 左右螺纹型 X轴 S45C 黄铜 发黑



            特点：利用左右螺杆换向机构，通过一个旋钮开闭两个滑台，适用于导轨快速调整、定心夹具等装置。

            不适用于精密定位。






            ※ 利用带球头的内六角扳手 ，可轻松实现长行程移动。

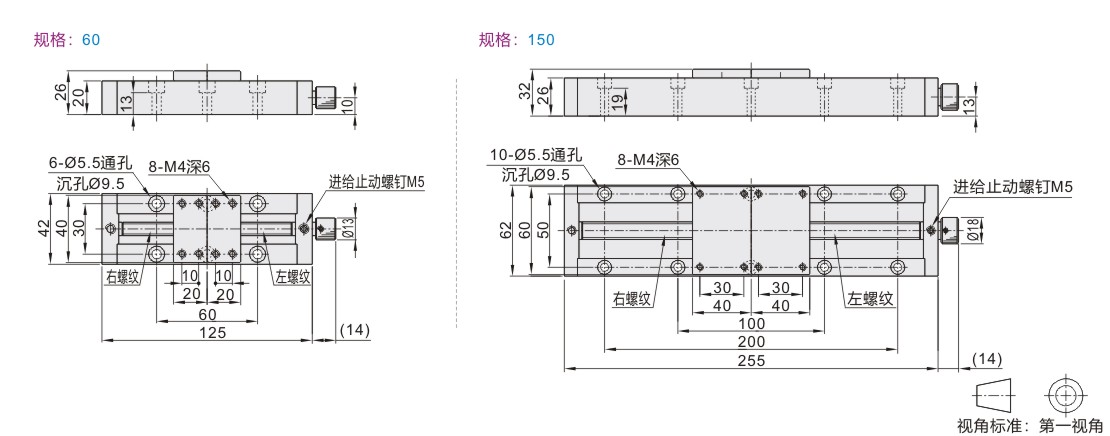

            参数图



            选型表

            型号 台面尺寸
            (mm)            		 行程
            (mm)            		 耐负载(N) 旋钮转一圈
            的移动量            		 重量
            (kg)            		 附件
            代码 规格 不锈钢内六角圆柱头螺钉
            HHN31 60  20×40 单侧30 98  2.5(单侧1.25) 0.64  TAC21-M5-L20    6个
            150  40×60 单侧75 196  3.5(单侧1.75) 2.16  TAC21-M5-L20  10个
