        简易调整组件 X轴 手轮型 手轮带位置显示器型 无防尘盖板 梯形丝杠型 本色阳极氧化处理

        条件筛选：

        类型 重载型
        材质 铝合金
        表面处理 本色阳极氧化
        传动方向 X轴
        导轨数量 2
        进给方式 梯形丝杠型
        防尘盖板 无
        导向机构 直线导轨
        种类筛选 简易调整组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            主体 丝杠螺母
            HHQ31 手轮型 X轴
            		 铝合金
            		 黄铜
            		 本色阳极氧化
            HHQ36 手轮带位置显示器型



            特点 ：可选择手轮方向 ，较适合空间受限的场合。

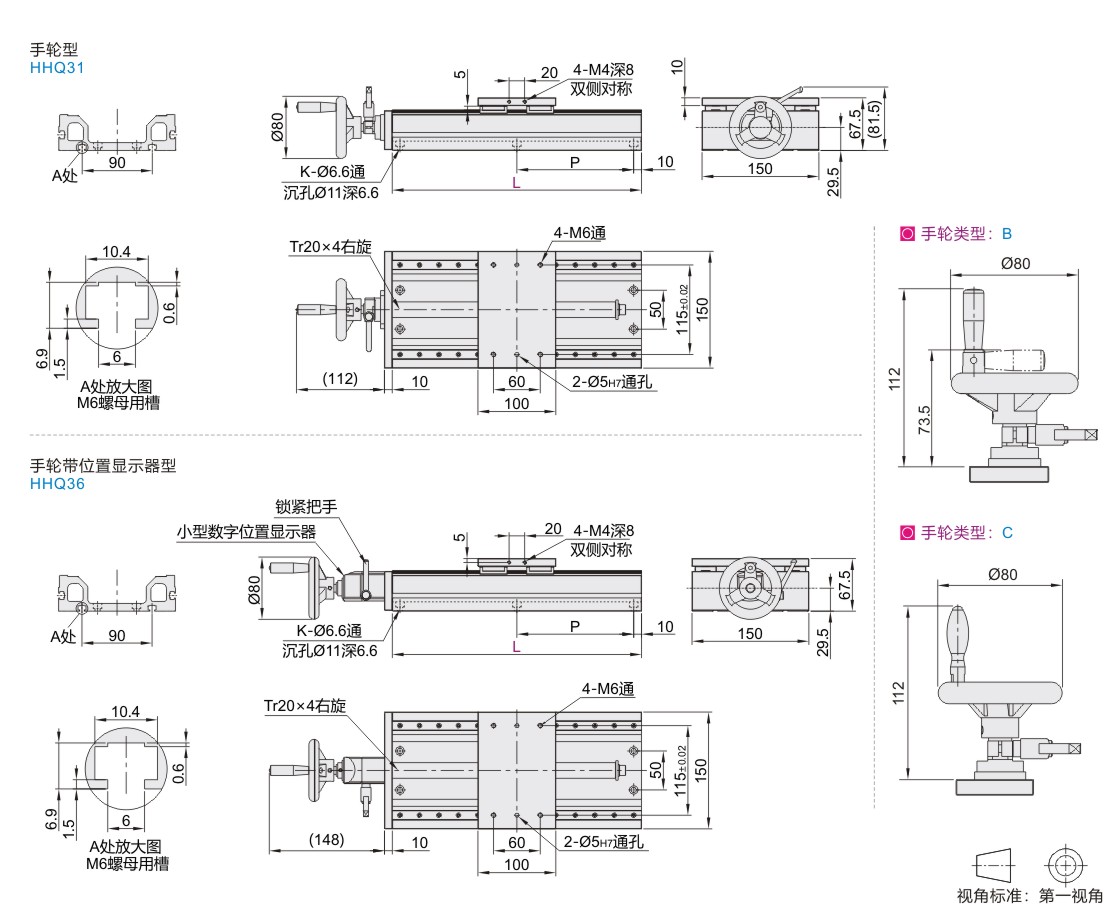

            参数图



            选型表

            型号 手轮类型
            		 行程
            (mm)            		 丝杆导程
            (mm)            		 耐负载
            (N)            		 框架安装孔 平行度
            (mm)            		 背隙
            (mm)            		 重量
            (kg)
            代码 L P(间距) K(孔数)
            HHQ31
            HHQ36            		 170 无指定(塑料手轮)
            B(折叠型塑料手轮）
            C(喇叭型手轮)            		 62 4 1470 150 4 0.15 0.3 4.2
            220 112 200 4.7
            320 212 150 6 5.7
            370 262 175 6.2
            420 312 200 6.7
            470 362 150 8 7.2
