同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      进给握柄类型

      产品选型

      L

      手轮类型

      图片仅供参考，请以已选的规格为准

        简易调整组件 X轴 手轮型 手轮带位置显示器型 重载型 带防尘盖板 梯形丝杠型 本色阳极氧化处理

        条件筛选：

        类型 重载型
        材质 铝合金
        表面处理 本色阳极氧化
        传动方向 X轴
        导轨数量 1
        进给方式 梯形丝杠型
        防尘盖板 有
        导向机构 直线导轨
        种类筛选 简易调整组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型
            		 传动方向 材质 表面处理
            主体 丝杠螺母
            HHQ32 手轮型 单导轨
            		 X轴
            		 铝合金
            		 黄铜
            		 本色阳极氧化
            HHQ42 手轮带位置显示器型



            内部丝杠锁紧螺母为铜螺母。

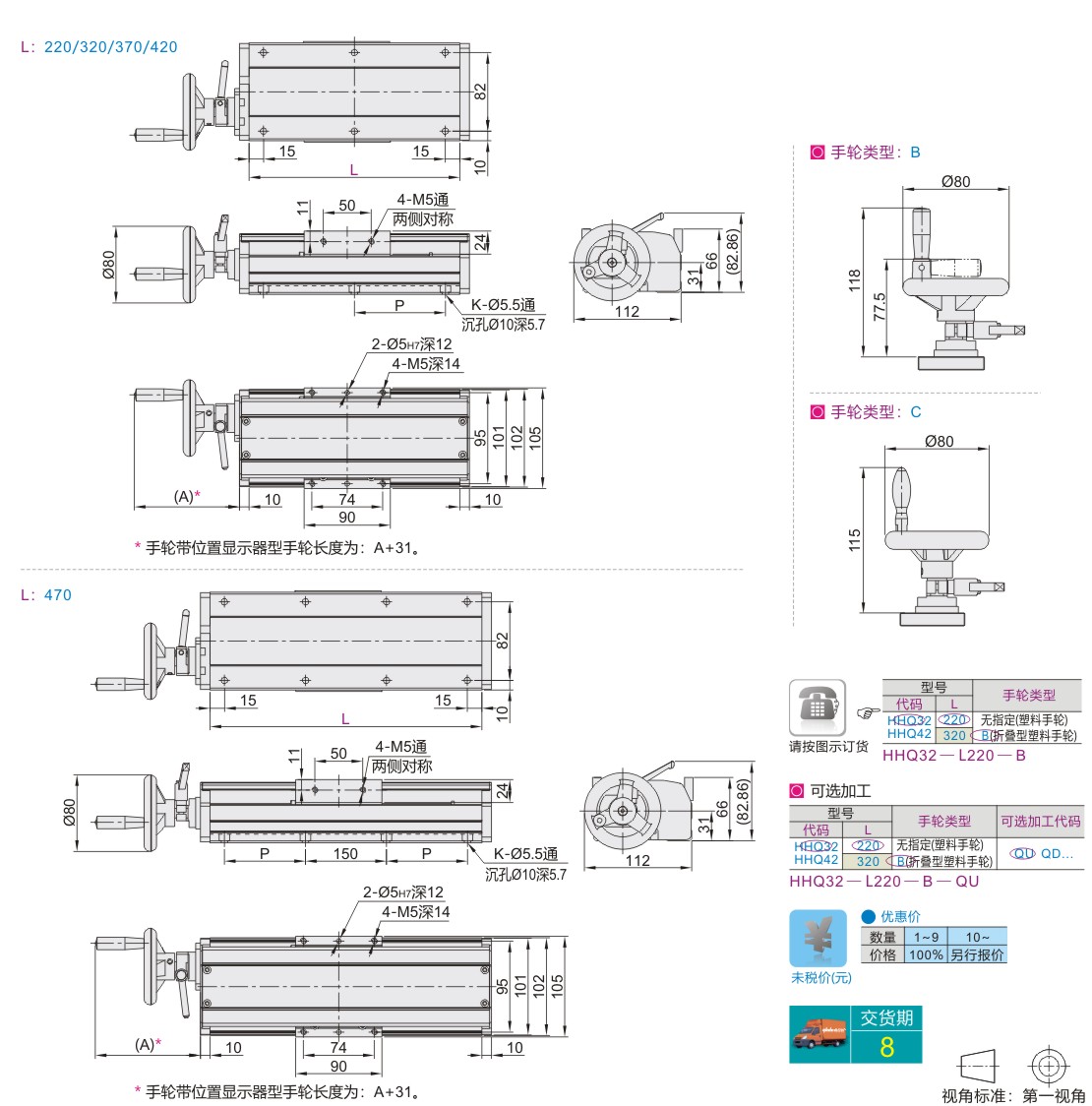

            参数图



            选型表

            型号
            		 手轮类型 行程
            (mm)
            		 容许负载(N)
            		 容许力矩(N·m)
            		 框架安装孔
            		 平行度
            (mm)            		 梯形丝杠 (A)
            		 重量(kg)
            代码 L 水平 垂直 Mxd Myd Mzd P(间距) K(孔数) 丝杠轴径 导程 无指定 B C 无指定 B C
            HHQ32
            HHQ42            		 220  无指定(塑料手轮)
            B            (折叠型塑料手轮)
            C(喇叭型手轮)            		 120  500  120  39  35  35  190  4  0.15  20  4  102  118  115  2.7  2.7  3
            320  220  145  6  3.7  3.7  4
            370  270  170  4.2  4.2  4.5
            420  320  195  4.7  4.7  5
            470  370  145  8  5.2  5.2  5.5
