同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      进给握柄类型

      产品选型

      L

      手轮类型

      图片仅供参考，请以已选的规格为准

        简易调整组件 Z轴 手轮型 手轮带位置显示器型 重载型 梯形丝杠型 无防尘盖板 本色阳极氧化处理

        条件筛选：

        类型 重载型
        材质 铝合金
        表面处理 本色阳极氧化
        传动方向 Z轴
        导轨数量 2
        进给方式 梯形丝杠型
        防尘盖板 无
        导向机构 直线导轨
        种类筛选 简易调整组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            主体 丝杠螺母
            HHQ41 手轮型 Z轴
            		 铝合金
            		 黄铜
            		 本色阳极氧化
            HHQ46 手轮带位置显示器型



            特点 ：可根据作业情况 ，从4个方向中选择手轮方向。

            滑块不会因自身重力而滑落。

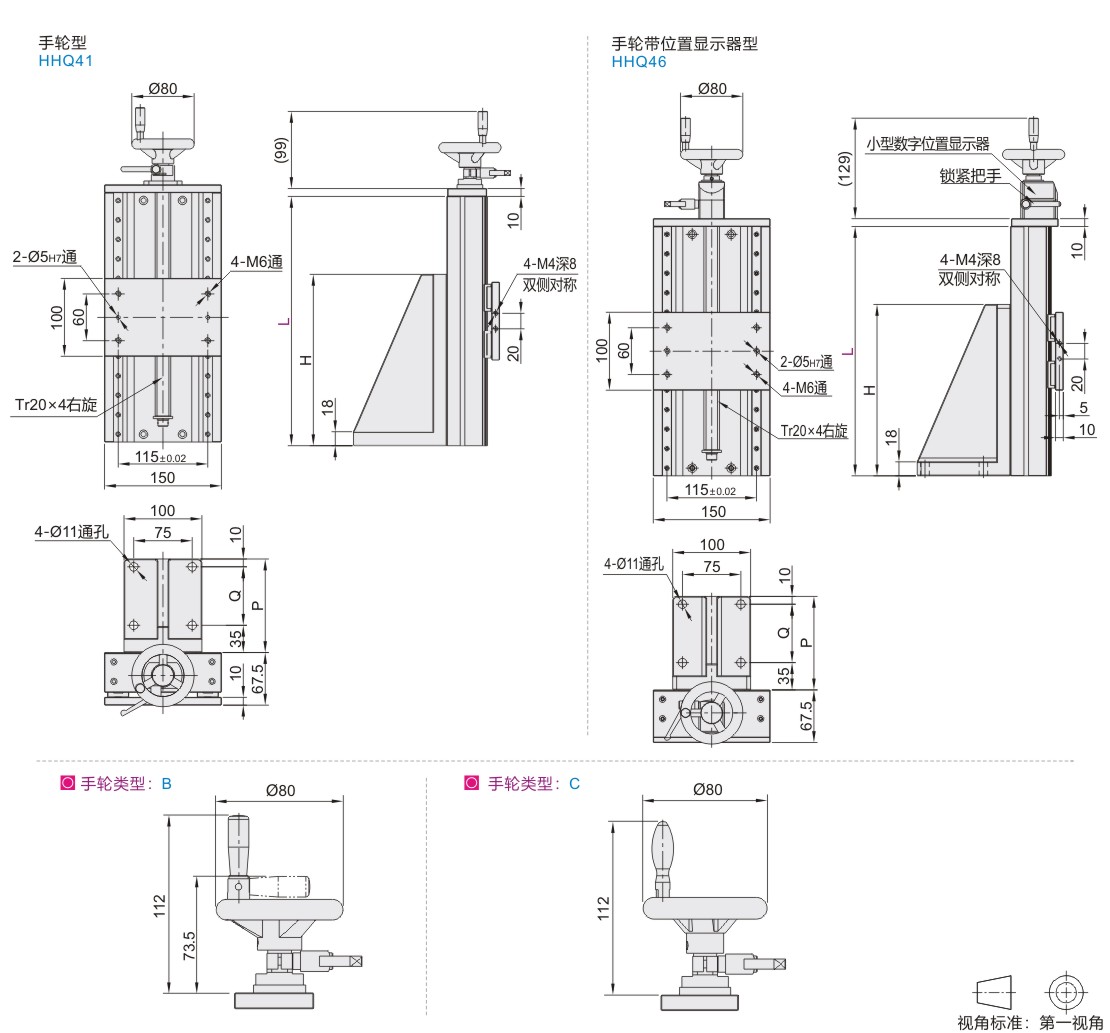

            参数图



            选型表

            型号 手轮类型
            		 行程
            (mm)            		 耐负载
            (N)            		 H Q P 平行度
            (mm)            		 导程
            (mm)            		 背隙
            (mm)            		 重量
            (kg)
            代码 L
            HHQ41
            HHQ46            		 170 无指定(塑料手轮)
            B            (折叠型塑料手轮)
            C(喇叭型手轮)            		 62 294 220 75 120 0.15 4 0.3 6.8
            220 112 7.5
            320 212 8.6
            370 262 9.2
            420 312 350 105 150 11.0
            470 362 11.5
