      型号：

      型号筛选

      未生成型号，还有 3 项未选择

      代码

      参数选型

      进给握柄类型

      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        简易调整组件 X轴 进给丝杠型 标准型 厚度10 黑色阳极氧化处理

        条件筛选：

        类型 标准型
        材质 铝合金
        厚度 10
        表面处理 黑色阳极氧化
        传动方向 X轴
        进给方式 进给丝杠型
        防尘盖板 无
        导向机构 导向轴
        种类筛选 简易调整组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 厚度 材质 表面处理 附件
            主体 导向轴 旋钮 进给丝杠 丝杠螺母
            HHB01 标准型 普通旋钮型 10 A6063 SUS304 SUS303 SUS304 黄铜 黑色阳极氧化 内六角
            圆柱头螺钉
            HHB21 大旋钮型



            附件

            规格 附件螺钉
            		 数量 材质
            20 短头内六角圆柱头螺钉 TAF01-M3-L12 4个 ML40Cr
            25 内六角圆柱头螺钉

            		 TAC21-M3-L12 SUS304
            40 TAC21-M4-L12
            40A
            60
            60A
            60B

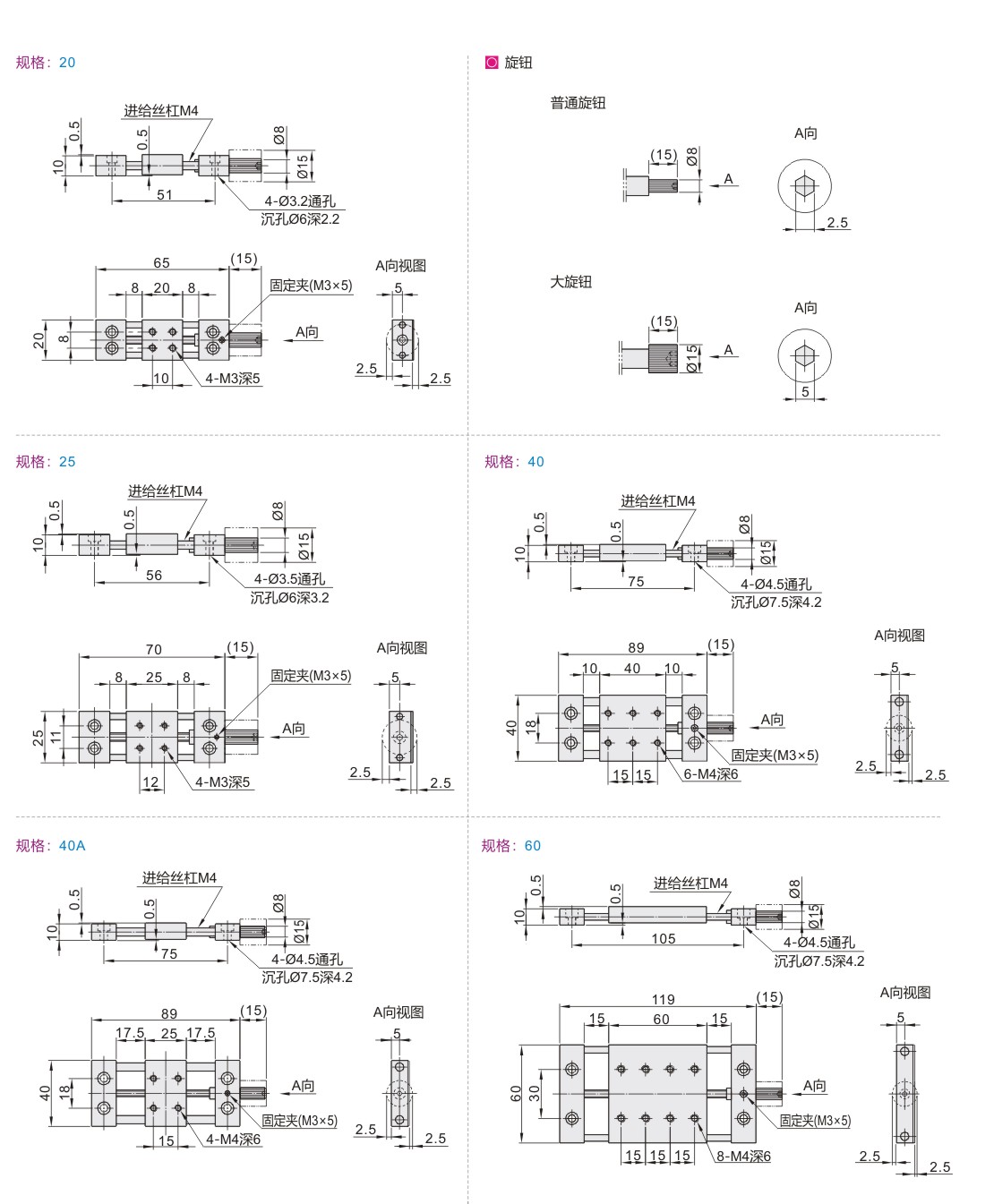

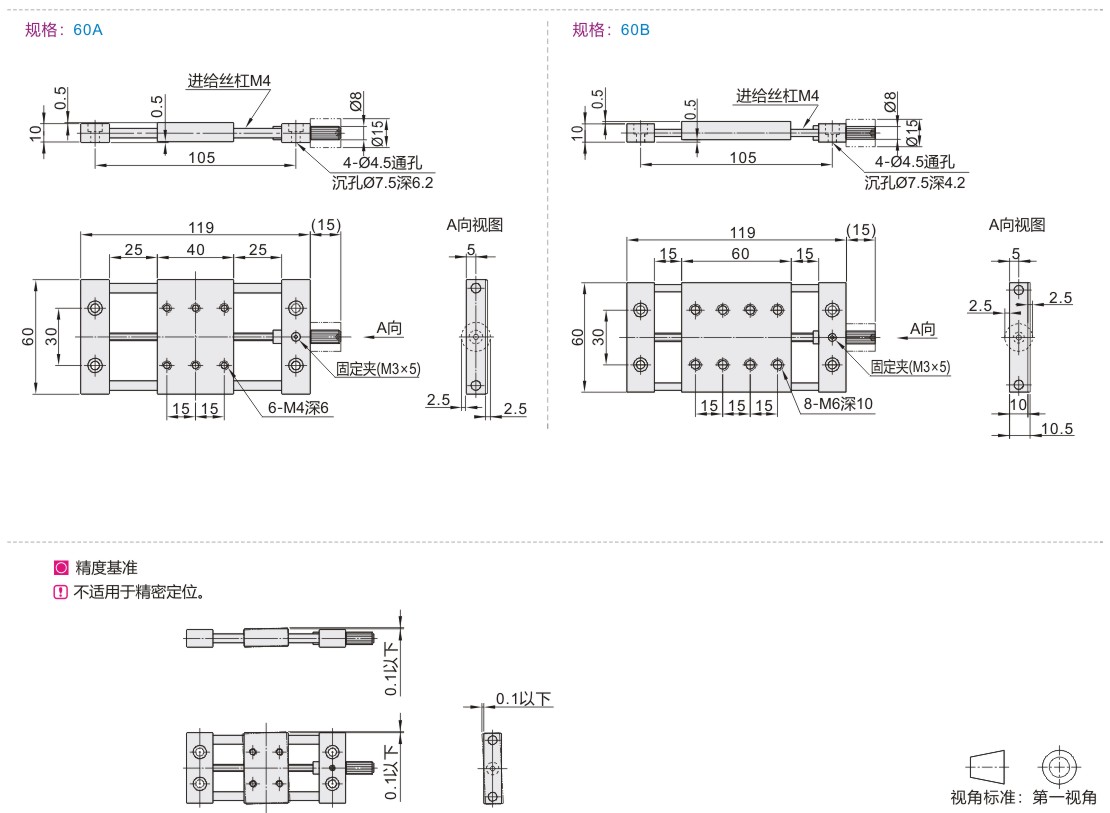

            参数图



            选型表

            型号 台面尺寸 移动量 耐负载(N) 旋钮旋转1圈
            移动量(mm)            		 重量
            (g)
            代码    规格 水平 垂直
            普通旋钮型
            HHB01

            大旋钮型
            HHB21            		    20  20 ×20 ±7 19.6  9.8  0.7  39
               25  25 ×25 49
               40  40 ×40 ±9 39.2  19.6  104
               40A 40 ×25 ±17 91
               60  60 ×60 ±13 176
               60A 60 ×40 ±23 147
               60B 60 ×60 ±13 176



            旋钮旋转1圈的移动量为0.7mm。
