经济型回转电动位移台 θ轴 滚珠丝杠 角接触轴承引导式 铝合金材质 黑色阳极氧化处理
条件筛选：
材质 铝合金
表面处理 黑色阳极氧化
行程 标准型
传动方向 θ轴
传动方式 滚珠丝杠
光电开关位置 内藏
导轨形式 角接触轴承引导式
种类筛选 电动位移台
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
驱动器选择
材质图

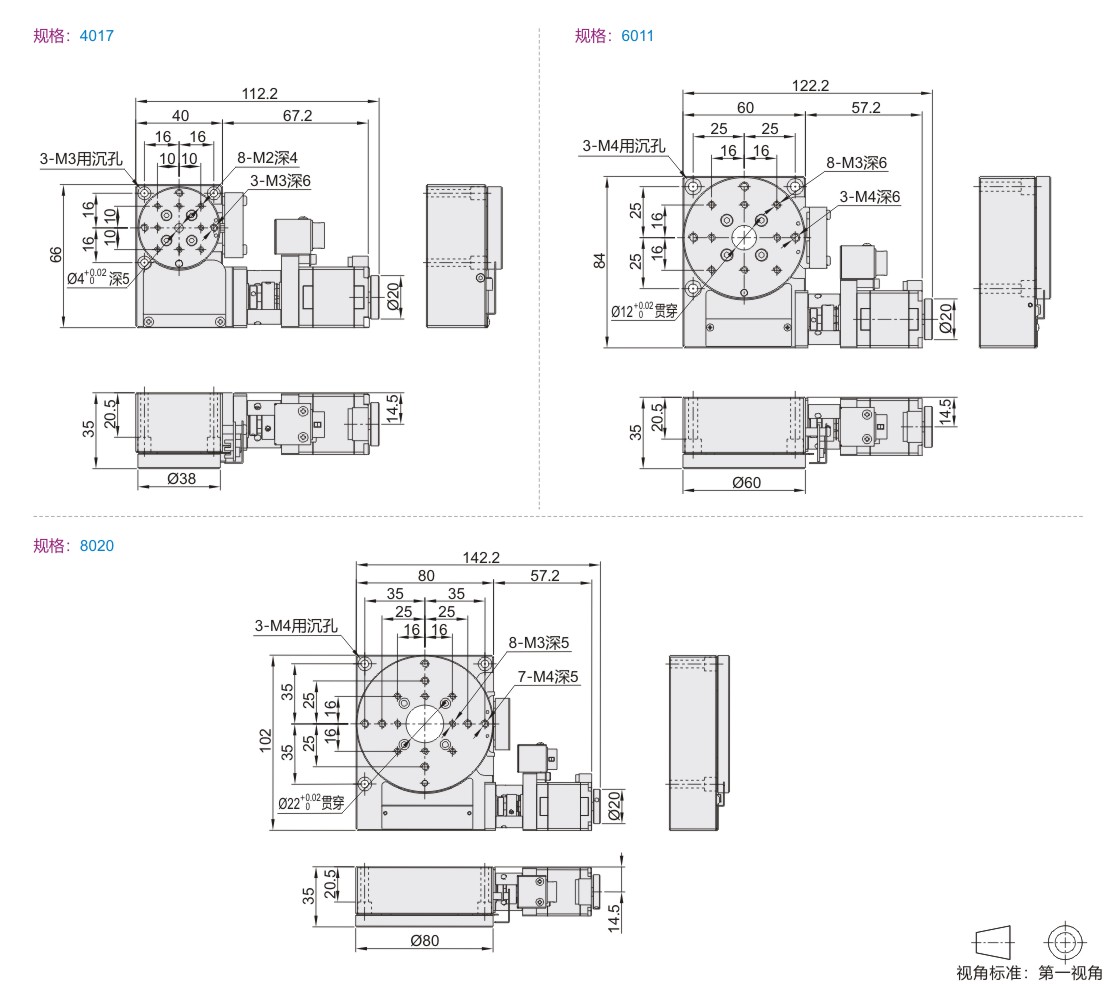

参数图
材质图
| 代码 | 类型 | 传动方向 | 传动方式 | 主体材质 | 表面处理 |
| E-EHR02 | 角接触轴承引导式 |
|
滚珠丝杠 | 铝合金 | 黑色阳极氧化 |
特点：高耐久，加减速性能提高，背隙降低，低价格。
导程：1mm，如需其他导程，请另行咨询。 马达：如需高转矩、高分辨率或伺服马达，请另行咨询。
参数图
选型表
| 型号 |
驱动器选择 |
线缆选择 |
台面尺寸 ( mm) |
移动量 (°) |
电机 |
转换比 (度/圈) |
最大速度 (°/sec) |
|
| 代码 | 规格 | |||||||
| E-EHR02 | 4017 | N(无) A (怡合达驱动器) B (鸣志驱动器) 驱动器详细参数见下表。 |
N(无) 2(2m长线缆） 4(4m长线缆） 接头类型 ：HRS-12P接头 |
Ø38 | 17 | 两相 步进电机 |
3.468229 | 34 |
| 6011 | Ø60 | 11 | 2.121096 | 21 | ||||
| 8020 | Ø80 | 20 | 1.660282 | 16 | ||||
自备线缆时，请使用HR10A-10P-12S（73）（HRS)12针插孔接头。 传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。 需接地线，避免静电干扰。 位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。 转换比：电机转动一圈，台面旋转角度
| 型号 |
重复定位精度 (°) |
空转 (°) |
平行度 (μm) |
载重 ( kgf) |
重量 ( kg) |
|
| 代码 | 规格 | |||||
| E-EHR02 | 4017 | 0.005 | 0.005 | <30 | 4 | 0.45 |
| 6011 | 6 | 0.66 | ||||
| 8020 | 0.9 | |||||
驱动器参数表
| 驱动器 | A (怡合达驱动器) | B (鸣志驱动器) |
| 电压 | DC12-40V | DC12-48V |
| 驱动电流 | 0.5-2 .6A/相 | 0.3-2.2A/相 |
| 细分 | 16档 | 16档 |

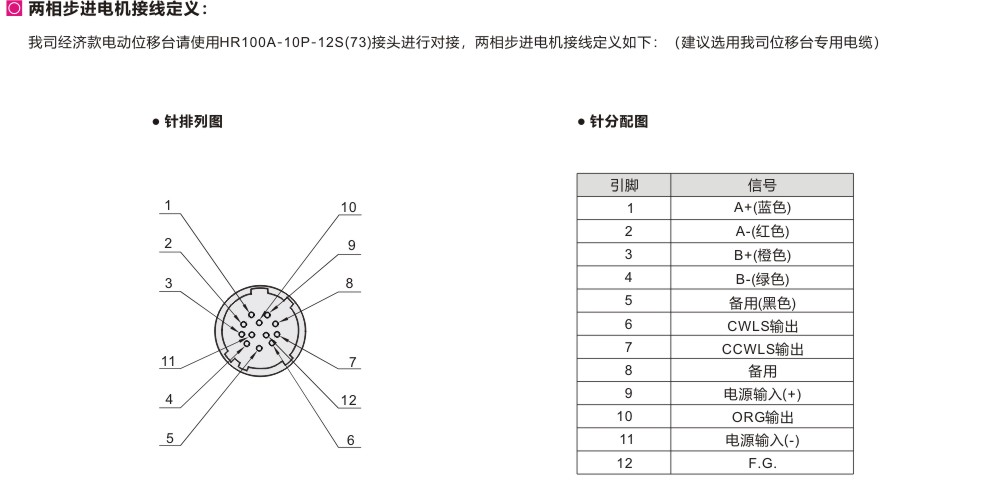

接线图
-
