        经济型电动位移台 XY轴 光电开关外置 线性滚珠引导式 SUS440C材质 无电解镀镍处理

        条件筛选：

        材质 SUS440C
        表面处理 无电解镀镍
        行程 标准型
        传动方向 XY轴
        传动方式 滚珠丝杠
        光电开关位置 外置
        导轨形式 线性滚珠引导式
        种类筛选 电动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            驱动器选择

            材质图

            参数图

            材质图
            代码 类型 传动方向 传动方式 主体材质 表面处理
            E-EHY01 线性滚珠引导式 XY轴 滚珠丝杠 SUS440C 无电解镀镍



            特点：高刚性、省空间、低价格。

            导程：1mm，如需其他导程，请另行咨询。

            电机：如需高转矩、高分辨率或伺服电机，请另行咨询。

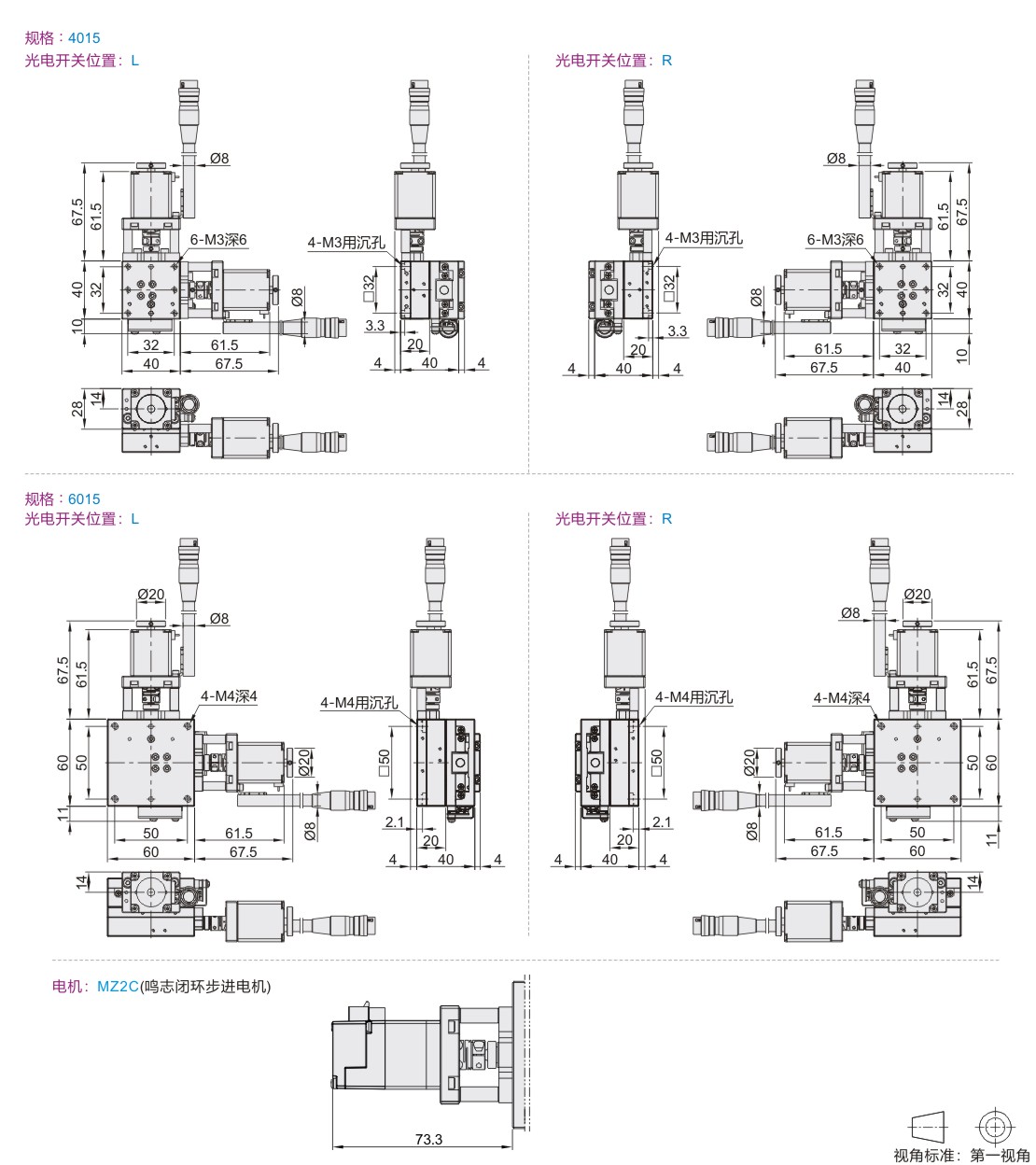

            参数图



            选型表

            型号
            		 光电开关
            位置
            		 驱动器选择
            		 线缆选择
            		 电机端选择
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 最大速度
            (mm/sec)
            代码 规格
            E-EHY01 4015 L(电机左侧)
            R            (电机右侧)            		 N(无驱动器)
            A            (怡合达脉冲驱动器)
            B            (鸣志脉冲驱动器)
            G            (鸣志EC总线驱动器)
            (注1)
            		     N(无)
                2            (2m长线缆）
                4            (4m长线缆）
                5            (5m长线缆）
                7            (7m长线缆）
              10            (10m长线缆）            		 无指定
            (两相步进电机)
            MZ2C
            (鸣志闭环步进电机)
            (注2)            		 40×40 ±7.5 10
            6015 60×60



            注1：驱动器详细对应参数见怡合达电商平台对应产品型号的(驱动器选择)模块按需下载。

            注2：当选择两相步进电机时，可自备线缆，请使用HR10A-10P-12S(73)(HRS)12针插孔接头；

                         当选择鸣志闭环步进电机时，必须要选线缆，配套线缆包含(传感器5芯线缆×2PCS、动力线缆×2PCS、编码器线缆×2PCS)。

            传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。              位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。



            型号
            		 单向定位精度
            (μm)
            		 重复定位精度
            (μm)
            		 反向间隙
            (μm)
            		 平行度
            (μm)
            		 直线度
            (μm)
            		 载重
            (kgf)
            		 重量
            (kg)
            代码 规格
            E-EHY01 4015 <15 ±1.5 <3.5 <25 <10 10 0.72
            6015 1.12
