经济型电动位移台 Z轴 光电开关外置 线性滚珠引导式 SUS440C材质 无电解镀镍处理
条件筛选：
材质 SUS440C
表面处理 无电解镀镍
行程 标准型
传动方向 Z轴
传动方式 滚珠丝杠
光电开关位置 外置
导轨形式 线性滚珠引导式
种类筛选 电动位移台
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
驱动器选择
材质图
参数图
材质图
| 代码 | 类型 | 传动方向 | 传动方式 | 主体材质 | 表面处理 |
| E-EHZ01 | 线性滚珠引导式 | 水平Z轴 | 滚珠丝杠 | SUS440C | 无电解镀镍 |
特点：水平滑台面能上下移动的Z轴滑台，高刚性、省空间、低价格。
导程：1mm，如需其他导程，请另行咨询。
电机：如需高转矩、高分辨率或伺服电机，请另行咨询。

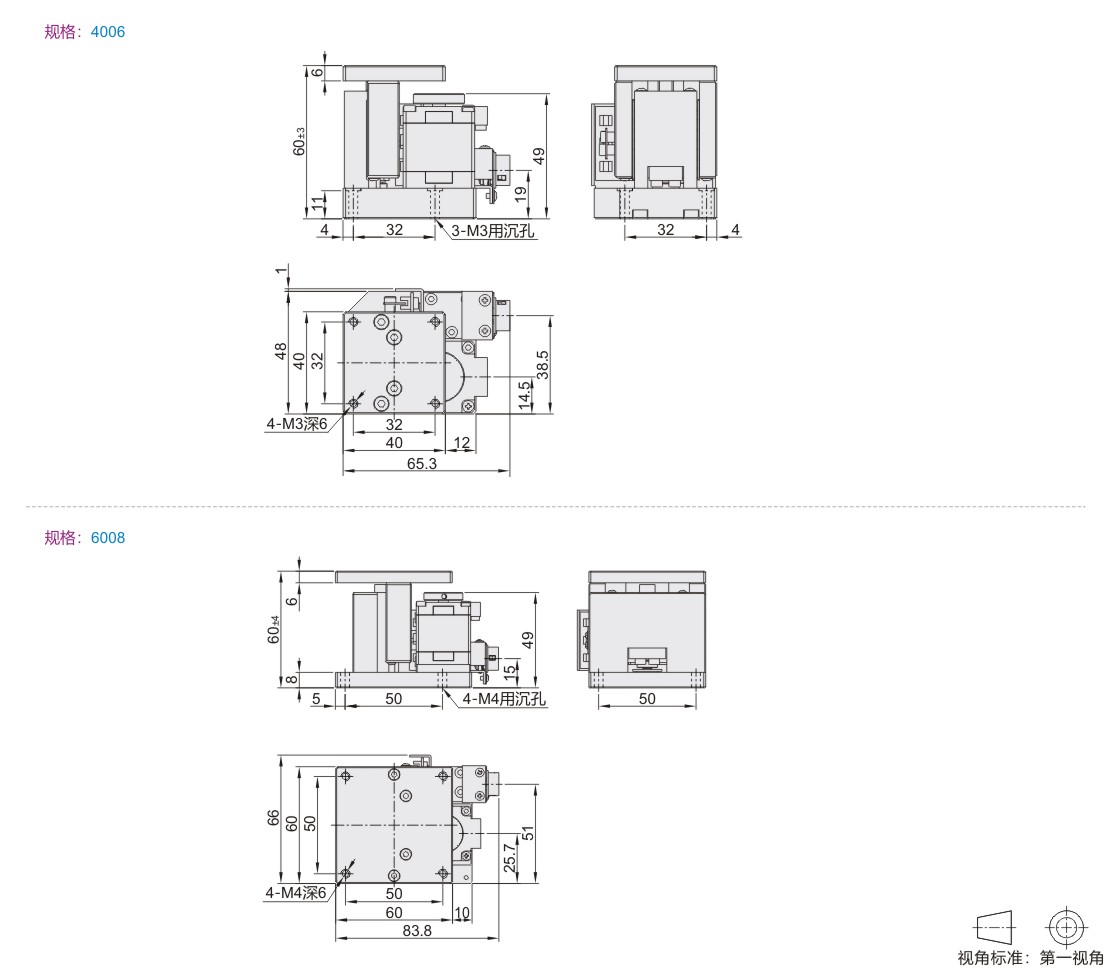

参数图
选型表
| 型号 |
驱动器选择 |
线缆选择 |
台面尺寸 (mm) |
行程 (mm) |
电机 |
最大速度 (mm/sec) |
|
| 代码 | 规格 | ||||||
| E-EHZ01 | 4006 | N(无) A(怡合达驱动器) B(鸣志驱动器) 驱动器详细参数见下表。 |
N(无) 2(2m长线缆） 4(4m长线缆） 接头类型：HRS-12P接头 |
40×40 | ±3 | 两相 步进电机 |
10 |
| 6008 | 60×60 | ±4 | |||||
自备线缆时，请使用HR10A-10P-12S(73)(HRS)12针插孔接头。 传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。
需接地线，避免静电干扰。 位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。
| 型号 |
单向定位精度 (μm) |
重复定位精度 (μm) |
平行度 (μm) |
载重 (kgf) |
重量 (kg) |
|
| 代码 | 规格 | |||||
| E-EHZ01 | 4006 | <30 | ±5 | <50 | 3 | 0.54 |
| 6008 | 4 | 0.95 | ||||
驱动器参数表
| 驱动器 | A(怡合达驱动器) | B(鸣志驱动器) |
| 电压 | DC12-40V | DC12-48V |
| 驱动电流 | 0.5-2.6A/相 | 0.3-2.2A/相 |
| 细分 | 16档 | 16档 |
-
