        经济型电动位移台 X轴 滚珠丝杠 交叉滚柱引导式 标准型 铝合金材质 黑色阳极氧化处理

        条件筛选：

        材质 铝合金
        表面处理 黑色阳极氧化
        行程 标准型
        传动方向 X轴
        传动方式 滚珠丝杠
        重复定位精度 ±1μm
        光电开关位置 内藏
        导轨形式 交叉滚柱引导式
        种类筛选 电动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            驱动器选择

            材质图

            参数图

            材质图
            代码 类型 传动方向 传动方式 材质 表面处理
            E-EHX22 交叉滚柱引导式 X轴 滚珠丝杠 铝合金 黑色阳极氧化



            特点：低价格，体积小，行程长。

            导程：1mm。

            丝杠电机一体式设计，无法更换其他类型电机。

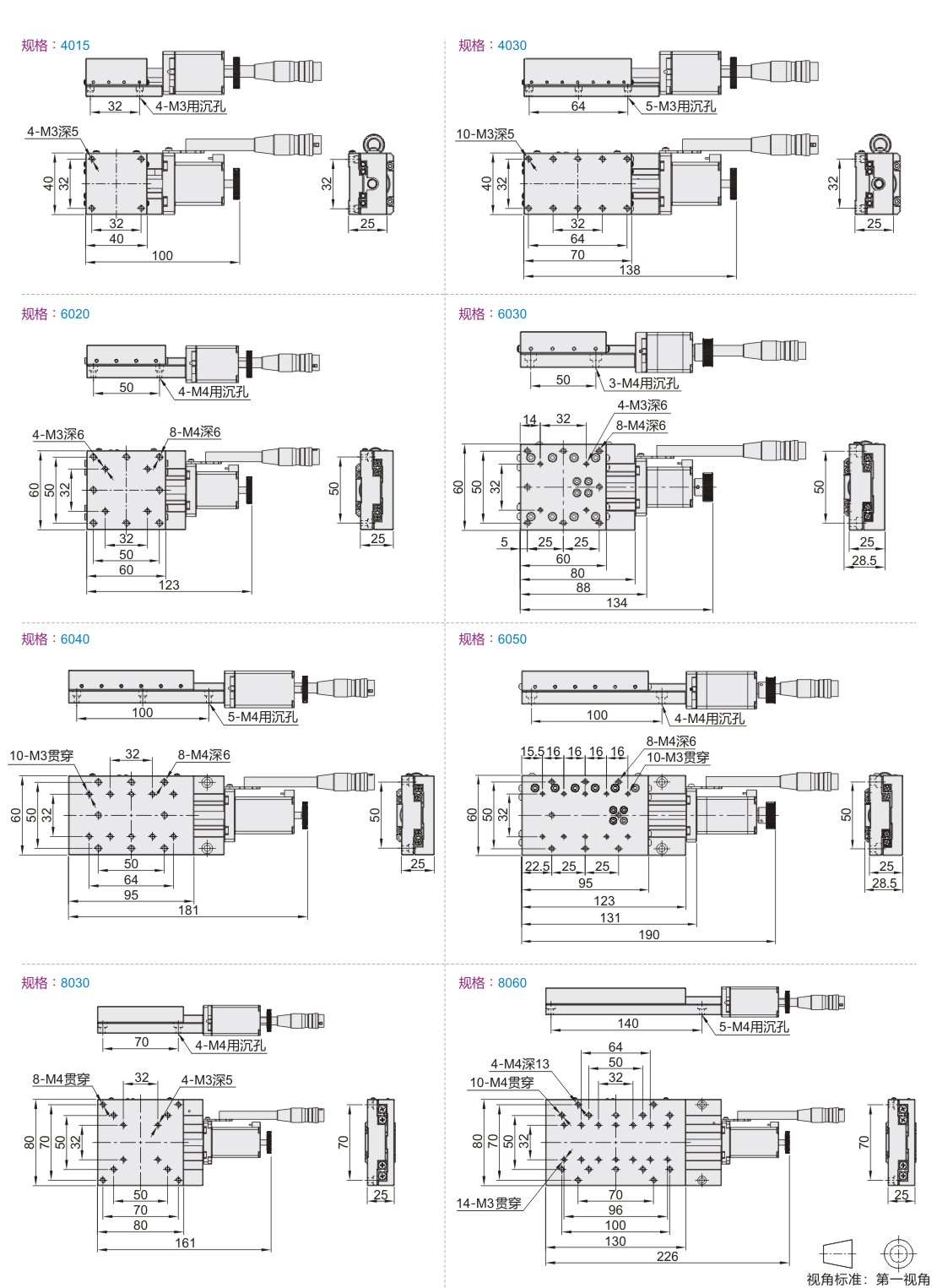

            参数图



            选型表

            型号 驱动器选择 线缆选择
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 电机
            		 最大速度
            (mm/sec)
            		 单向定位精度
            (μm)
            		 重复定位精度
            (μm)
            		 平行度
            (μm)
            		 直线度
            (μm)
            		 载重
            (kgf)
            		 重量
            (kg)
            代码 规格
            E-EHX22 4015 N(无驱动器)
            A(怡合达脉冲驱动器)
            B            (鸣志脉冲驱动器)
            G(鸣志EC总线驱动器)
            (注1)

            N(无）
            2            (2m长线缆）
            4(4m长线缆）
            5(5m长线缆）
            7            (7m长线缆）
            10(10m长线缆） 接头类型:
                HRS-12P
                接头。

            		 40×40 ±7.5 两相
            步进
            电机            		 10 ≤15 ±1.0 30 3 6 0.2
            4030 40×70 ±15 7 0.25
            6020 60×60 ±10 8 0.32
            6030 ±15 0.38
            6040 60×95 ±20 10 0.53
            6050 ±25 0.56
            8030 80×80 ±15 40 12 0.6
            8060 80×130 ±30 14 0.9



            注1：驱动器详细对应参数见怡合达电商平台对应产品型号的(驱动器选择)模块按需下载。

            传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。

            需接地线，避免静电干扰。

            位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。
