        经济型电动位移台 XY轴 光电开关内藏 交叉滚柱引导式 铝合金材质 黑色阳极氧化处理

        条件筛选：

        材质 铝合金
        表面处理 黑色阳极氧化
        行程 标准型
        传动方向 XY轴
        传动方式 滚珠丝杠
        光电开关位置 内藏
        导轨形式 交叉滚柱引导式
        种类筛选 电动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            驱动器选择

            材质图

            参数图

            材质图
            代码 类型 传动方向 传动方式 材质 表面处理
            E-EHY02 交叉滚柱引导式 XY轴 滚珠丝杠 铝合金 黑色阳极氧化



            特点：省空间、低价格。

            导程：1mm，如需其他导程，请另行咨询。

            电机：如需高转矩、高分辨率或伺服电机，请另行咨询。

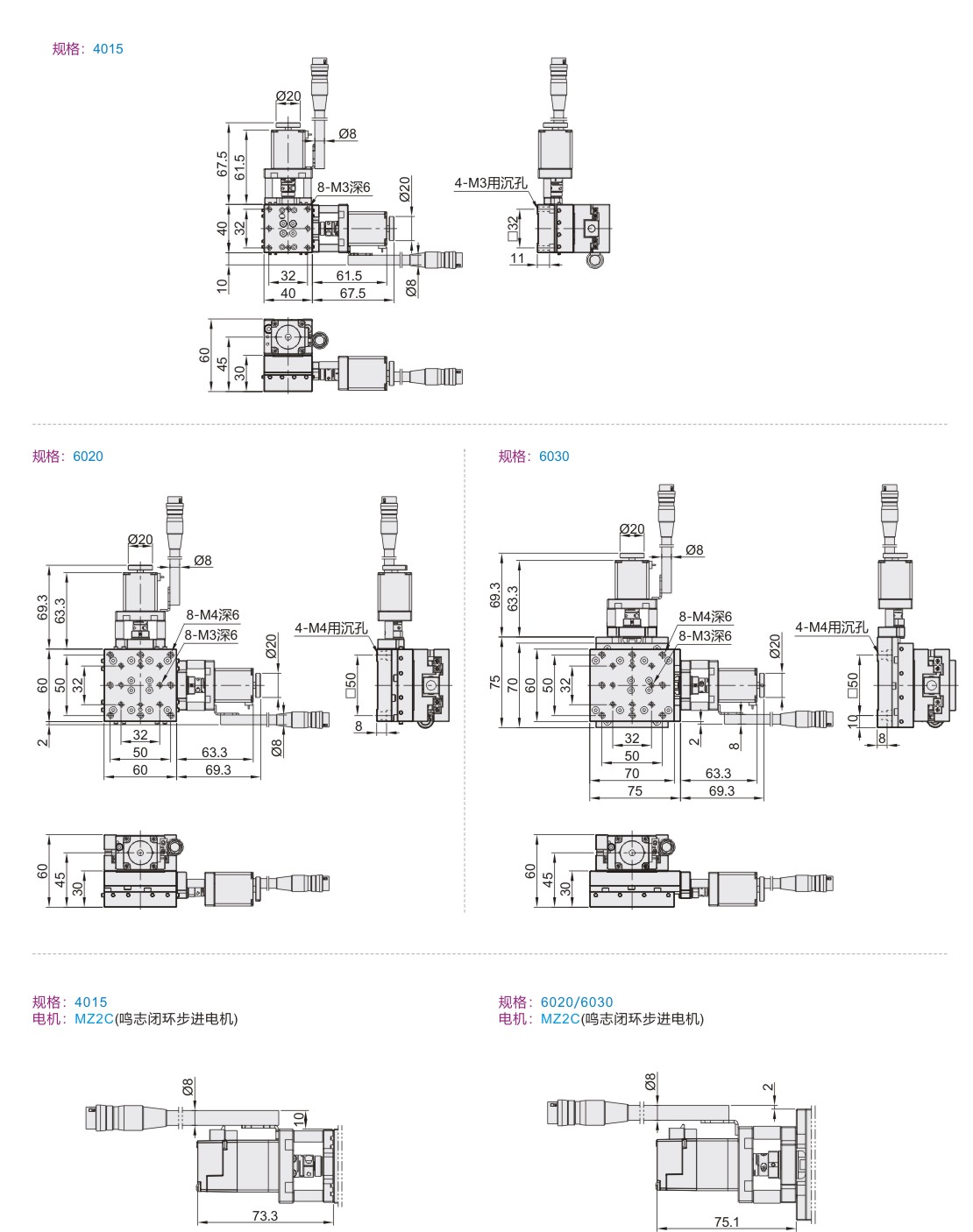

            参数图



            选型表

            型号
            		 驱动器选择
            		 线缆选择
            		 电机端选择
            		 最大速度
            (mm/sec)
            代码 规格
            E-EHY02 4015     N(无驱动器)
                A            (怡合达脉冲驱动器)
                B            (鸣志脉冲驱动器)
                G            (鸣志EC总线驱动器)
                (注1)            		           N(无）
                      2(2m长线缆）
                      4(4m长线缆）
                      5(5m长线缆）
                      7(7m长线缆）
                      10(10m长线缆）            		     无指定(两相步进电机)
                MZ2C            (鸣志闭环步进电机)
                                (注2)            		 10
            6020
            6030

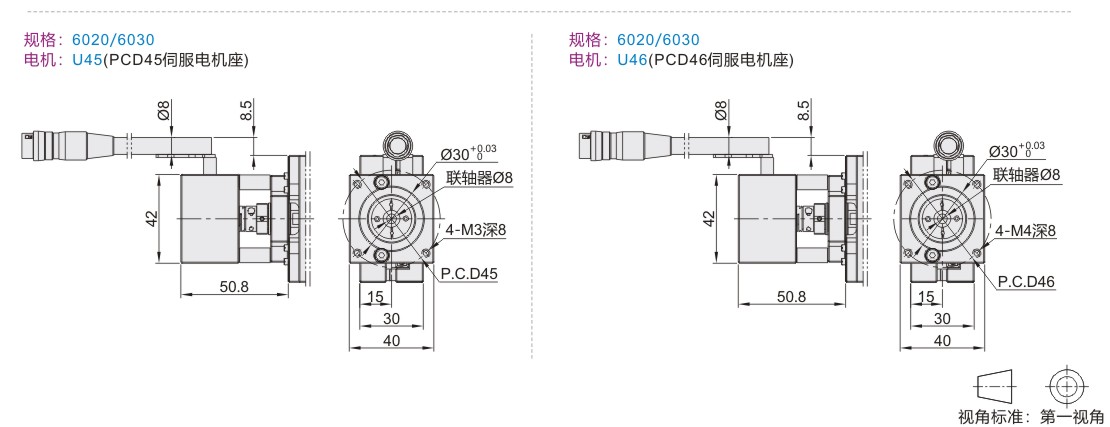

                NN(无电机/无驱动器)     U45(PCD45伺服电机座)
                U46            (PCD46伺服电机座)
                                 (注3)



            注1：驱动器详细对应参数见怡合达电商平台对应产品型号的(驱动器选择)模块按需下载。

            注2：当选择两相步进电机时，可自备线缆，请使用HR10A-10P-12S(73)(HRS)12针插孔接头；

                当选择鸣志闭环步进电机时，必须要选线缆，配套线缆包含(传感器5芯线缆×2PCS、动力线缆×2PCS、编码器线缆×2PCS)。

            注3：当选择U45、U46必须要选线缆，配套线缆为传感器5芯延长线缆×2PCS。

            传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。

            需接地线，避免静电干扰。

            位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。



            型号
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 单向定位精度
            (μm)
            		 重复定位精度
            (μm)
            		 反向间隙
            (μm)
            		 直线度
            (μm)
            		 载重
            (kgf)
            		 重量
            (kg)
            代码 规格
            E-EHY02 4015 40×40 ±7.5 <15 ±1.5 <3 <10 5 0.6
            6020 60×60 ±10 0.9
            6030 60×70 ±15 1.0
