电动位移台 ZR轴 滚珠丝杠 滚珠花键螺母引导式 重载型 标准型 铝合金材质 黑色阳极氧化处理
条件筛选：
性价比 标准型
类型 重载型
材质 铝合金
表面处理 黑色阳极氧化
传动方向 ZR轴
传动方式 滚珠丝杠
匹配电机种类 400W伺服电机
导轨形式 滚珠花键螺母引导式
种类筛选 电动位移台
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 传动方向 | 传动方式 | 主体 | ||
| 材质 | 表面处理 | |||||
| EHF03 | 滚珠花键螺母引导式 | 重载型 | ZR轴 | 滚珠丝杠 | 铝合金 | 黑色阳极氧化 |
本产品仅限垂直安装使用

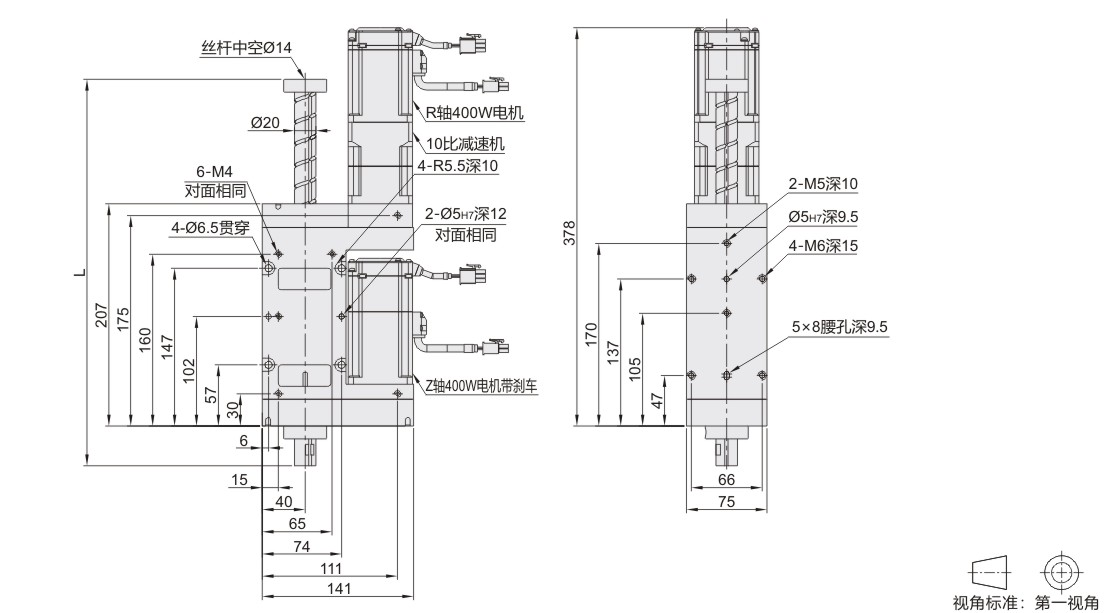

参数图
选型表
| 型号 | Z轴 有效行程 |
伺服电机 品牌 |
伺服电机端选择 | 选择线缆 | 驱动器 类型 |
减速比 | 最大速度 | ||||
| 代码 | 丝杠轴径 | 导程 | Z轴 | R轴 | Z轴 | R轴 | |||||
| EHF03 | 20 | 20 | 100 200 |
N(不带电机含减速机)* | U70(适配400W安装孔P.C.D70，M5电机安装座) | N(无) | 无指定(无驱动器) | 1:1.5 | 1:15 | 600mm/s | 150r/min |
| P(松下) | 400(400W电机) | 3(3米长线缆) 5(5米长线缆) |
EC(EtherCAT总线) PT(脉冲) |
||||||||
如需其他品牌电机，请另行咨询。 *当选N（不带电机）时，客户提供指定品牌电机（需使用绝对值电机），Z轴必需选用带刹车电机。
| 型号 |
Z轴 有效行程 |
R轴 有效行程 (°) |
丝杆 总长 L |
Z轴 推力 ( N) |
R轴 推力 ( N. m) |
重复定位精度 |
垂直负载(kg) |
本体 重量 ( kg) |
||||
| 代码 | 丝杠 轴径 |
导程 | Z轴 | R轴 | Z轴 | R轴 | ||||||
| EHF03 | 20 | 20 | 100 | 360 | 350 | 396 | 25.4 | ±0.01mm | ±0.01° | 10 | 10(悬臂小于 100mm) |
6.9 |
| 200 | 450 | 7.5 | ||||||||||
本体重量为不含线缆的重量。
搭配松下电机一览表
| 机电 功率 |
刹车 | 匹配的 电机型号 |
EC总线 驱动器型号 |
PT脉冲 驱动器型号 |
| 400W | 带刹车 | MHMF042L1V2M | MBDLT25BF | MBDLT25SG |
| 无刹车 | MHMF042L1U2M |
