        电动位移台 凸轮轴 变距滑台 变距轴 直线导轨式 底座宽度60 铝合金/SUS304材质 阳极氧化处理

        条件筛选：

        类型 变距滑台
        传动方向 变距轴
        传动方式 凸轮轴
        底座宽度 60
        导轨形式 直线导轨式
        种类筛选 电动位移台

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            重置

            代码

            产品选型

            N

            a

            b

            26~460
            /1

            电机安装方式

            电机品牌

            电机规格

            输出信号

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 传动方向 传动方式 底座宽度  材质 表面处理
            型材 轴承座 头部护盖 尾部护盖
            EHX43 直线导轨式 变距轴 凸轮轴 60 铝合金 SUS304 阳极氧化



            特点：多工位同步任意等分变距，实现高效的物件同步搬运
            适用范围：常用于锂电，光伏、半导体、医药、汽车等相关行业自动化搬运，移载。
            本产品不含电机，电机需另行选购。

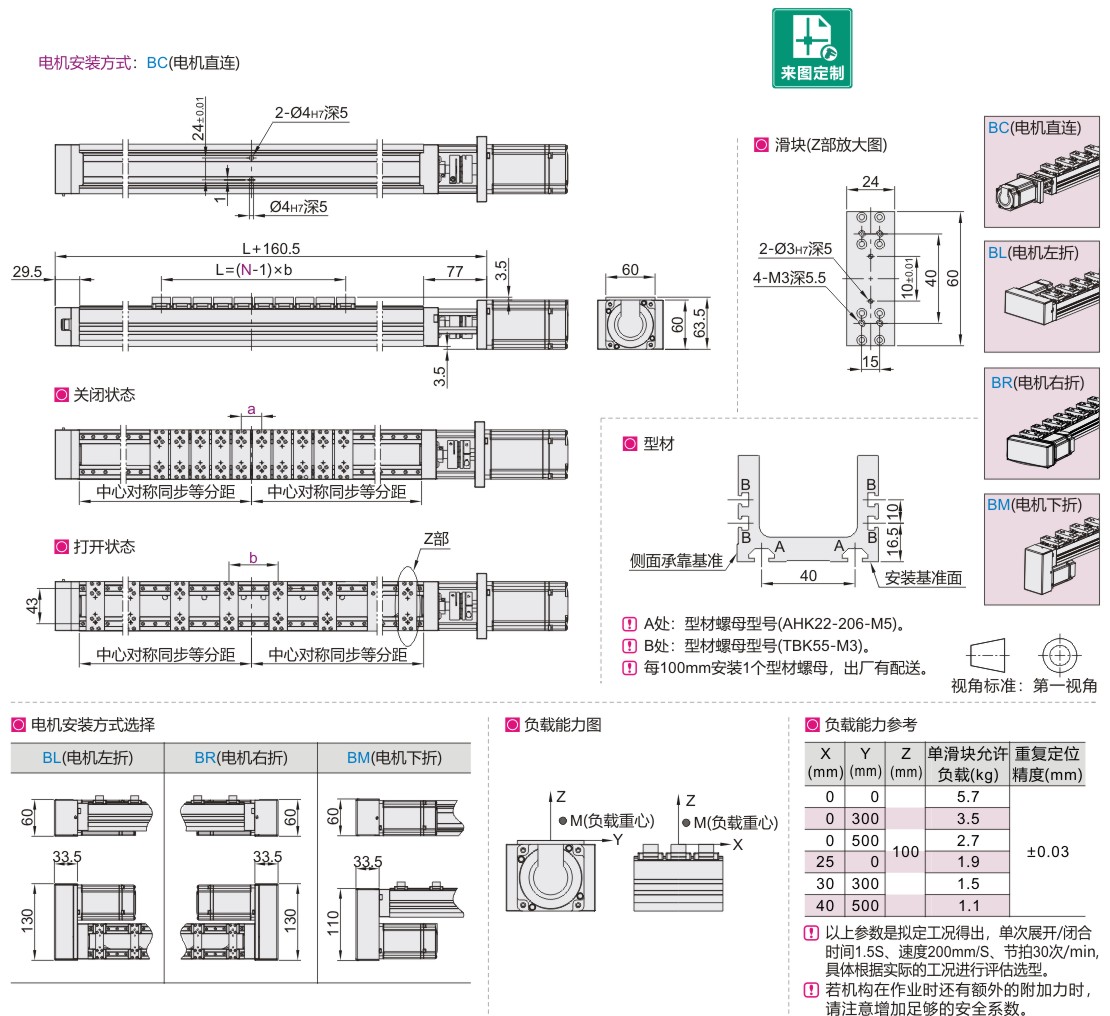

            参数图



            选型表

            型号 滑块
            最小
            中心距a            		 滑块
            最大
            中心距b            		 电机
            安装方式            		 电机
            品牌            		 电机
            规格            		 输出
            信号
            代码 滑块数量
            N
            EHX43 2 25~ 26~460 BC(电机直连)
            BL(电机左折)
            BR(电机右折)
            BM(电机下折)            		 P(松下)
            Y(安川)
            M(三菱）
            T(台达）
            H(汇川）
            L(雷赛)            		 F
            (伺服电机)
            S
            (步进电机)            		 NPN
            PNP
            3
            4 26~170
            5
            6 26~112
            7
            8 26~87
            9
            10 26~73
            11
            12 26~64
            13
            14 26~58
            15
            EHX43 16 25~ 26~54 BC(电机直连)
            BL(电机左折)
            BR(电机右折)
            BM(电机下折)            		 P(松下)
            Y(安川)
            M(三菱）
            T(台达）
            H(汇川）
            L(雷赛)            		 F
            (伺服电机)
            S
            (步进电机)            		 NPN
            PNP
            17
            18 26~50
            19
            20 26~47
            21
            22 26~45
            23
            24 26~43
            25



            选型需满足条件：a<b。底板为型材，安装孔为型材螺母，孔距可在型材范围内任意可调。
            展开遮光片可调，您可以根据需求在范围内调整转动角度的极限位。
