        经济型简易电动位移台 X轴 底座宽80 重复定位精度±0.03mm

        条件筛选：

        材质 铝合金
        表面处理 阳极氧化
        行程 标准型
        传动方向 X轴
        传动方式 滚珠丝杠
        底座宽度 80
        重复定位精度 ±0.03mm
        光电开关位置 外置
        导轨形式 直线导轨式
        种类筛选 简易型电动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 传动方向 传动方式 底座 导轨 滑块
            材质 表面处理 材质 表面处理 材质 表面处理
            E-EHE02 X轴 滚珠丝杠 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化



            本产品不含电机 ，电机须另行选购。







            参数图



            选型表

            型号
            		 有效行程
            (最小单位50)
            		 电机安装方式
            		 电机品牌
            		 电机规格
            		 刹车
            		 原点开关
            		 极限开关
            代码 丝杆导程
            E-EHE02 5
            10            		 50~800
            非标行程可定制            		 BC(电机直连)
            BM            (电机下折)
            BR            (电机右折)
            BL            (电机左折)            		           P(松下）
                      Y            (安川）
                      M            (三菱）
                      T            (台达）
                      H            (汇川）
                      L            (雷赛）            		 10(100W伺服)
            57            (57步进)
            (仅适用雷赛品牌)
                         电机安装座可定制            		 N(无刹车)
            B            (带刹车)            		       外置型
                  C            (电机侧)
                  D            (电机反侧)
                  无
                  E            (无)            		     外置型
                3            (1个)
                4            (2个)
                无
                5            (无)

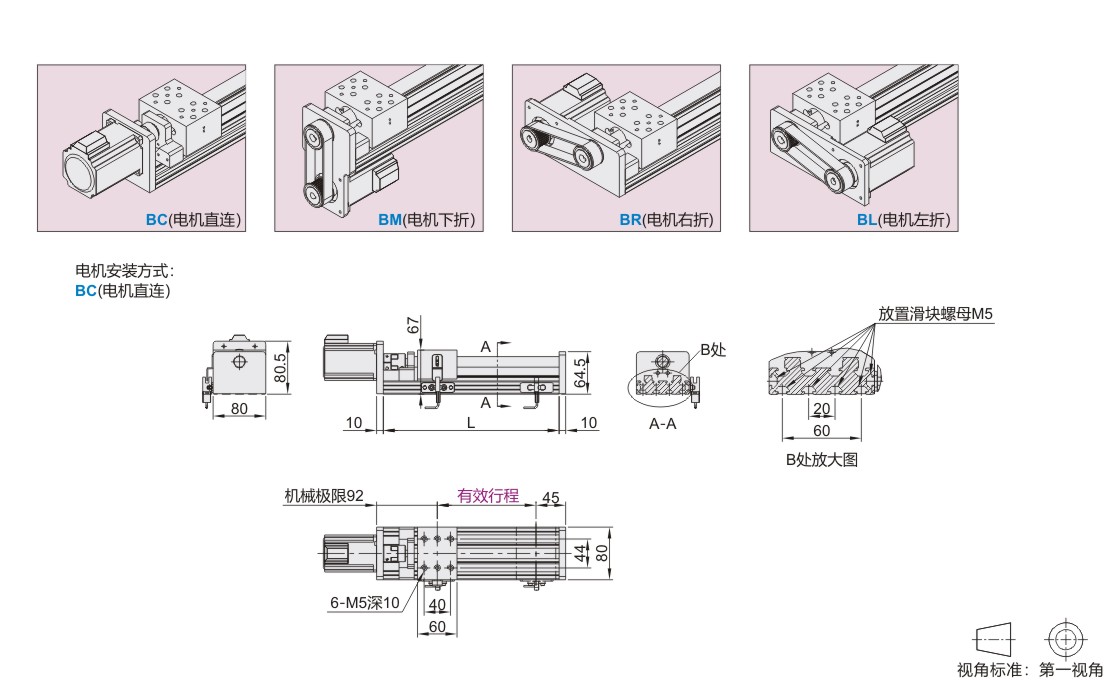

            电机安装方式选择



            详细参数表

            代码 57步进
            		 100W伺服
            性能 重复定位精度 ±0.03
            丝杆导程 5 10 5 10
            最大负载(kg) 水平使用 50 30 50 30
            竖直使用 12 8 12 8
            额定推力(N) 610 305 610 305
            零部件 滚珠丝杆外径 16
            直线导轨规格 12×8 两支 单滑块
            极限开关 外置型 FC-SPX303Z(NPN)
            内置型 此款滑台无内置型号



            如需欧姆龙品牌或PNP型光电开关，请与我司沟通。



            容许力矩表



            最高速度

            丝杆
            外径
            		 电机
            规格
            		 导程
            		 行程
            50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
            16 57步进 5 41
            10 83
            100W
            伺服            		 5 250 225 220 175 150
            10 500 450 400 350 300



            尺寸表

            代码 尺寸 行程
            50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
            BC(电机直连) L 167 217 267 317 367 417 467 517 567 617 667 717 767 817 867 917
            重量（kg）※ 3.3 3.5 3.7 3.9 4.1 4.3 4.5 4.7 4.9 5.1 5.3 5.5 5.7 5.9 6.1 6.3
            BM(电机下折)
            BR(电机右折)
            BL(电机左折)            		 L 143 193 243 293 343 393 443 493 543 593 643 693 743 793 843 893
            重量（kg）※ 3.1 3.3 3.5 3.7 3.9 4.1 4.3 4.5 4.7 4.9 5.1 5.3 5.5 5.7 5.9 6.1



            ※不含电机重量。



            搭配伺服电机一览表

            品牌 电机记号 有无刹车 电机容量 伺服电机型号 驱动器型号
            松下 P 无刹车(水平) 100W MSMF012L1U2M MADLN05SE
            有刹车(竖直) MSMF012L1V2M
            三菱 M 无刹车(水平) 100W HG-KN13J-S100 MR-JE-10A
            有刹车(竖直) HG-KN13BJ-S100
            台达（B2） T 无刹车(水平) 100W ECMA-C20401GS ASD-B2-0121-B
            有刹车(竖直) ECMA-C20401FS



            选用其它电机须咨询我司工作人员。

            表中型号为我司官网在售电机和驱动器型号，经济型简易电动位移台型号只提供模组机械部分，不配电机和驱动器。
