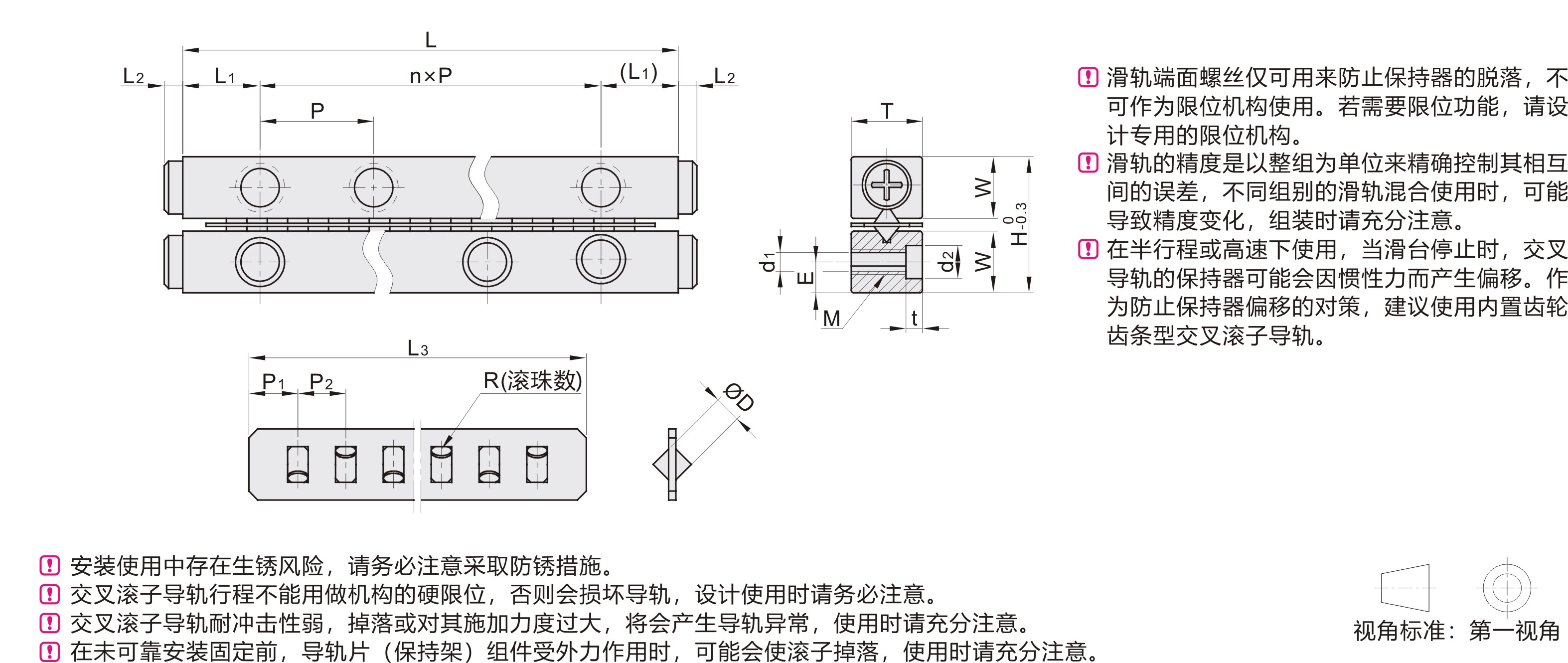

交叉滚子导轨标准型

型号		外形尺寸								保持器规格					安装孔尺寸						基本额定负荷		重量 (g)/2支
代码	规格	最大行程	H	T	W	L	n×p	L1	L2	D	L3	R	P1	P2	E	M	d1	d2	t		C(动)N	Co(静)N
(无) ICK01 无电解镀镍 ICK11	1020	12	8.5	4	3.9	20	1×10	5	1.6	Ø1.5	14	5	2	2.5	1.8	M2	1.65	3	1.4	+0.5 0	461	476	4
	1030	22				30	2×10				19	7									641	715	6
	1040	27				40	3×10				26.5	10									959	1190	8
	1050	32				50	4×10				34	13									1235	1350	10
	1060	37				60	5×10				41.5	16									1495	1564	12
	1070	42				70	6×10				49	19									1765	1854	14
	1080	52				80	7×10				54	21									1998	2065	16
	2030	18	12	6	5.5	30	1×15	7.5	1.5	Ø2	21	5	2.5	4	2.5	M3	2.55	4.4	2	+0.5 0	1105	1169	13
	2045	24				45	2×15				33	8									1898	2336	20
	2060	30				60	3×15				41	11									2269	2937	26
	2075	44			5.6	75	4×15				53	13									2990	3305	32
	2090	50				90	5×15				65	16									3680	3995	39
	20105	64				105	6×15				73	18									4140	4455	45
	20120	70				120	7×15				85	21									4830	5145	51
	20135	84				135	8×15				93	23									5290	5605	58
	20150	90				150	9×15				105	26									5980	6295	64
	20165	96				165	10×15				117	29									6670	7039	70
	20180	102				180	11×15				129	32									7360	7675	77
	3050	28	18	8	8.3	50	1×25	12.5	2	Ø3	36	7	3	5	3.5	M4	3.3	6	3.1	+0.5 0	3615	4057	46
	3075	48				75	2×25				51	10									5402	6773	68
	30100	58				100	3×25				71	14									8120	8435	90
	30125	78				125	4×25				86	17									9860	10278	112
	30150	88				150	5×25				106	21									12180	12495	134
	30175	108				175	6×25				121	24									13920	14235	157
	30200	118				200	7×25				141	28									16240	16555	179
	30225	138				225	8×25				156	31									17980	18295	201
	30250	148				250	9×25				176	35									20300	20615	223
	30275	168				275	10×25				191	38									22040	22408	245
	30300	178				300	11×25				211	42									24360	24675	267
	4080	58	22	11	10.2	80	1×40	20		Ø4	51	7	4.5	7	4.5	M5	4.3	8	4.2	+0.5 0	7700	8015	122
	40120	82				120	2×40				79	11									12100	12415	180
	40160	106				160	3×40				107	15									16500	16815	238
	40200	130				200	4×40				135	19									20900	21215	296
	40240	154				240	5×40				163	23									25300	25615	355
	40280	178				280	6×40				191	27									29700	30015	413
	40320	202				320	7×40				219	31									34100	34415	472
	40360	226				360	8×40				247	35									38500	38890	530
	40400	250				400	9×40				275	39									42900	43350	589
	40440	274				440	10×40				303	43									47300	47668	647
	40480	298				480	11×40				331	47									51700	52300	706
