        双列交叉滚子导轨 标准型

        条件筛选：

        性价比 标准型
        类型 浮球位置固定型
        主体材质 SUJ2
        种类筛选 双列交叉滚子导轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 导轨
        		 保持架 滚柱
        导轨 表面处理 材质 材质
        ICK02 双列交叉滚子导轨 SUJ2 — SUS304 SUJ2



          1套 ：3个轨道座/2个轨道片/8个端面螺丝。
          其它规格可定制。

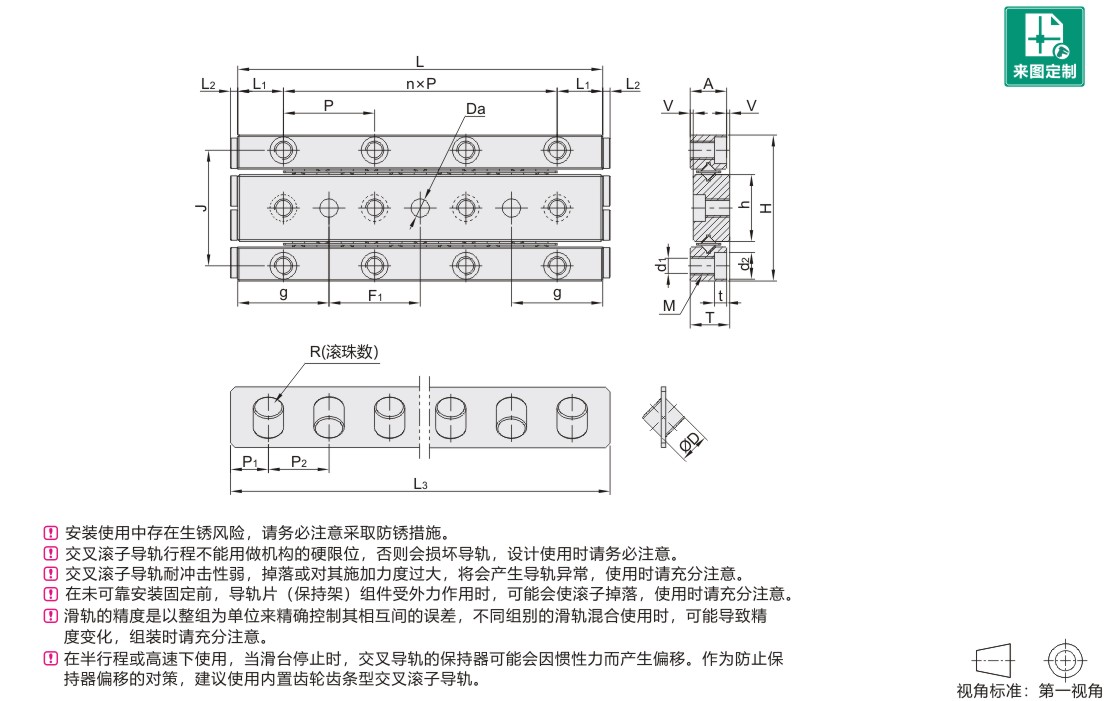

        参数图



        选型表

        型号 外形尺寸 保持器规格 安装孔尺寸 基本额定负荷 重量
        (g)
        代码 规格 最大
        行程        		 H T L A h V D L3 R P1 P2 J L1 L2 n×P g F1 Da M d1 d2 t C(动)
        N        		 Co(静)
        N
        ICK02 1020 12 17 4.5 20 4 7.8 0.5 1.5 14 5 2 2.5 13.4 5 1.5 1×10 10 10 2 M2 1.65 3 1.4 345 490 10
        1030 22 30 19 7 2×10 483 686 15
        2030 18 24 6.5 30 6 11 2 21 5 2.5 4 19 7.5 2 1×15 15 15 3 M3 2.55 4.4 2 635 880 31
        2045 24 45 33 8 2×15 1016 1408 46
        2060 30 60 45 11 3×15 1397 1936 62
        2075 44 75 53 13 4×15 1651 2288 77
        3050 28 36 8.5 50 8 16.6 3 36 7 3 5 29 12.5 2.5 1×25 25 25 4 M4 3.3 6 3.1 1925 2541 104
        3075 48 75 51 10 2×25 2750 3630 155
        30100 58 100 71 14 3×25 3850 5082 207
        30125 78 125 86 17 4×25 4675 6171 259
        30150 88 150 106 21 5×25 5775 7623 311
        4080 58 44 11.5 80 11 20.4 4 51 7 4.5 7 35 20 2.5 1×40 40 40 5 M5 4.3 8 4.2 4459 5348 272
        40120 82 120 79 11 2×40 7007 8404 409



                                                                                                                                                                                                                                                                                1kgf=9.81N
