        国产拖链 静音型 内高25 桥式 内外径打开

        条件筛选：

        特征 25系列
        拖链内高 25
        横梁形状 桥式
        开口方向 内外径打开
        拖链类型 静音型
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 3 项未选择

            重置

            代码

            产品选型

            F

            R

            N

            1~9999
            /1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
             代码 类型  开口方向 横梁 腔数 材质 颜色 允许温度 阻燃等级 附件
            VBF11 25系列拖链 内外径打开 桥式 单腔 工程塑料 黑色 -20°C~80℃ UL94-HB 接头


            本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
            本系列拖链不包含分隔片,分隔片需单独购买






            -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



            接头

             代码 类型
            		 材质 颜色 允许温度 阻燃等级
            VEF11

            静音型
            25系列拖链用

            方型

            		 工程塑料 黑色 -20°C~80℃ UL94-HB





            -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

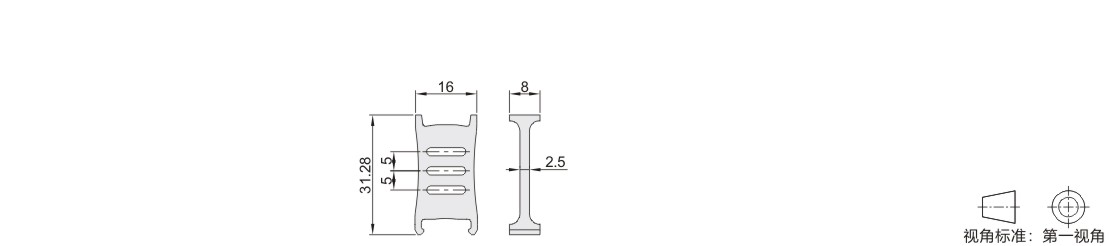

             分隔片

             代码 类型
            		 材质 颜色 允许温度 阻燃等级 适用
            拖链代码
            VGF11

            静音型
            25系列拖链用

            		 工程塑料 黑色 -20°C~80℃ UL94-HB VBF11

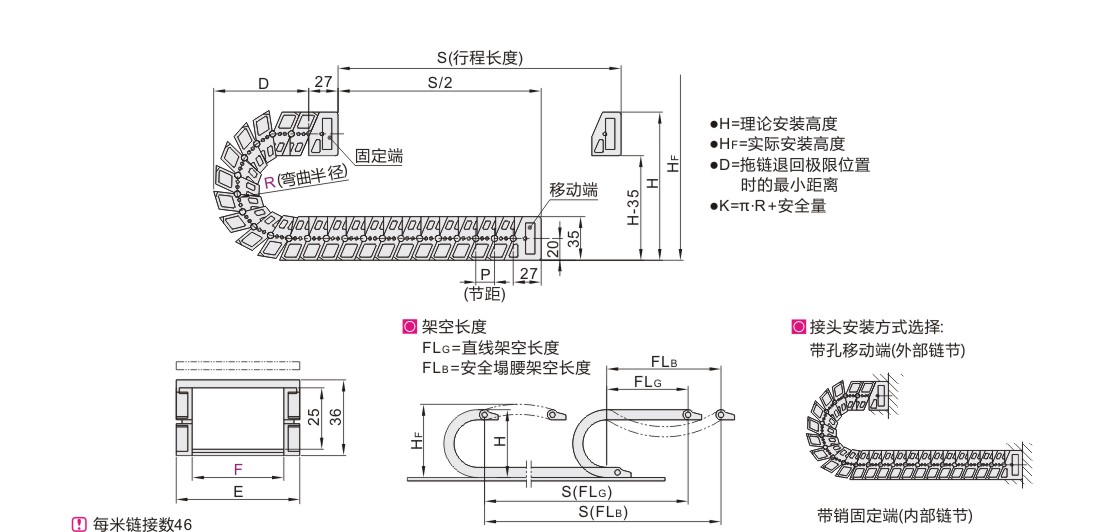

            参数图



            拖链

            型号
            		    弯曲
               半径R            		 链节数
            N            		 接头 安装尺寸
            		 实际安装
            高度HF            		 外宽
            E            		 节距
            P            		 最大电缆
            直径            		 最大架空
            负载(kg/m)            		 最大架空
            长度(m)            		 最大允许
            行程(m)            		 最大允许
            垂直悬挂(m)            		 重量
            (kg/m)
              代码      内宽F H D K
            VBF11 38 55 1~ VEF11-38 150  97 220 180 55 22 22 1.0 1.3 30 15 ≈0.78
            75 190 117 280 220
            57 55 VEF11-F57 150  97 220 180 74 ≈0.86
            75 190 117 280 220
            77 55 VEF11-F77 150  97 220 180 94 ≈0.98
            75 190 117 280 220
            103 55 VEF11-F103 150  97 220 180 120 ≈1 .13
            75 190 117 280 220

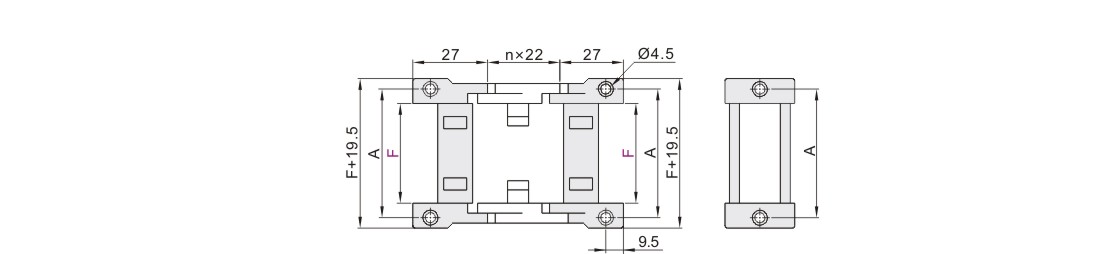

            接头

            型号
            		 A
            代码 内宽F
            VEF11
            		    38   48
               57   67
             77  87
            103 113
