        国产拖链 加强型 内高25 桥式/全封闭式 内外径打开

        条件筛选：

        连接方式 带黄点卡扣
        特征 25系列加强型
        拖链内高 25
        横梁打开方式 沿半径方向拆除
        开口方向 内外径打开
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            横梁形状

            产品选型

            F

            R

            N

            1~9999
            /1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
             代码 类型  开口方向 横梁 腔数 材质 颜色 允许温度 阻燃等级 附件
            VBP31 25系列拖链
            		 内外径打开
            		 桥式
            		 单腔
            		 工程塑料
            		 黑色
            		 -20°C~80℃
            		 UL94-HB
            		 接头
            VBP32 全封闭式



            本系列拖链标准型号包含一套接头（移动端、固定端各一个）
            本系列拖链不包含分隔片，分隔片需单独购买。








            -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



            接头

             代码 类型
            		 材质 颜色 允许温度 阻燃等级
            VEP31 加强型25系列拖链用
            		 方型 工程塑料
            		 黑色
            		 -20°C~80℃
            		 UL94-HB







            -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

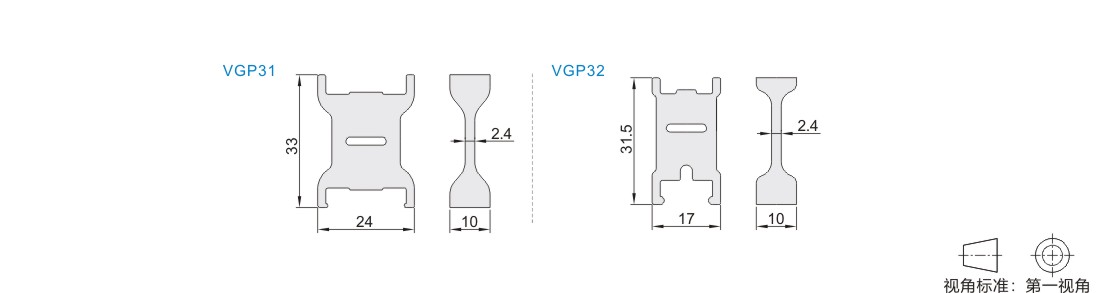

            分隔片

             代码 类型
            		 材质 颜色 允许温度 阻燃等级 适用
            拖链代码
            VGP31 加强型
            25系列拖链用            		 工程塑料
            		 黑色
            		 -20°C~80℃
            		 UL94-HB
            		 VBP31
            VGP32 VBP32

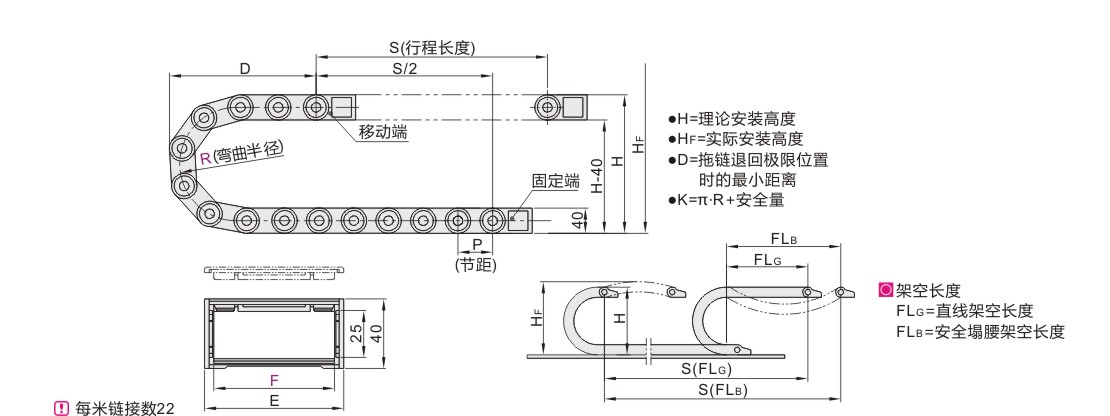

            参数图



            拖链

            型号
            		 弯曲
            半径R
            		 链节数
            N
            		 接头
            		 安装尺寸
            		 实际安装
            高度HF
            		 外宽
            E
            		 节距
            P
            		 最大电缆
            直径
            		 最大架空
            长度(m)
            		 最大允许
            行程(m)
            		 最大允许
            垂直悬挂(m)
            		 重量(kg/m)
            代码 内宽F H D K VBP31 VBP32
            VBP31
            VBP32            		 38 (55) 1~ VEP31-F38 150 125 290 185 58 46 22 1.3 70 30 ≈0.91 ≈0.98
            75 190 145 350 225
            100 240 170 430 275
            125 290 195 510 325
            150 340 220 590 375
            50 (55) VEP31-F50 150 125 290 185 70 ≈1.02 ≈1.11
            75 190 145 350 225
            100 240 170 430 275
            125 290 195 510 325
            150 340 220 590 375
            60 (55) VEP31-F60 150 125 290 185 80 ≈1.11 ≈1.23
            75 190 145 350 225
            100 240 170 430 275
            125 290 195 510 325
            150 340 220 590 375
            75 (55) VEP31-F75 150 125 290 185 95 ≈1.22 ≈1.34
            75 190 145 350 225
            100 240 170 430 275
            125 290 195 510 325
            150 340 220 590 375
            VBP31 103 55 VEP31-F103 150 125 290 185 123 ≈1.35 —
            75 190 145 350 225
            100 240 170 430 275
            125 290 195 510 325
            150 340 220 590 375



            VBP32无( )内规格。

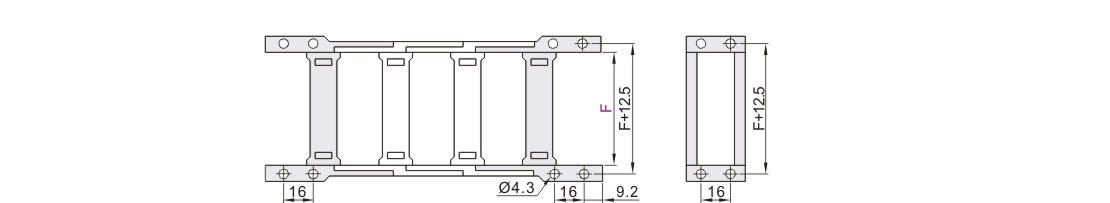

            接头

            型号
            代码 内宽F
            VEP31 38
            50
               60
               75
             103
