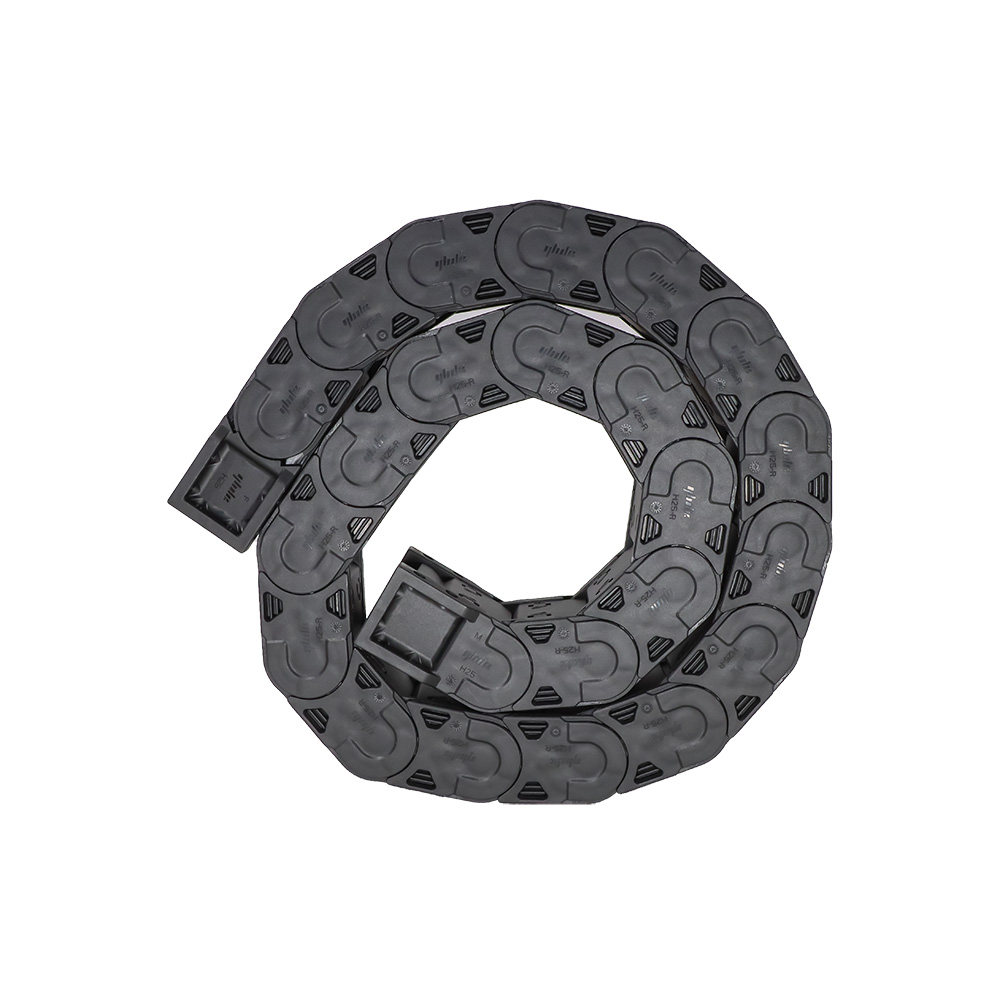

国产拖链加强型内高25 桥式/全封闭式内外径打开高性价比

条件筛选：

连接方式轴孔配合

特征 25系列加强型

拖链内高 25

横梁打开方式沿半径方向拆除

开口方向内外径打开

拖链类型一般用

种类筛选拖链

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 5 项未选择

代码

参数选型

横梁形状

产品选型

规格

R

N

1~9999

/1

技术图档

3D预览

产品简介

产品问答

材质图

参数图

材质图

拖链

代码	类型	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件
VBY31	25系列拖链	25	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头
VBY33				封闭式

本系列拖链标准型号包括一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

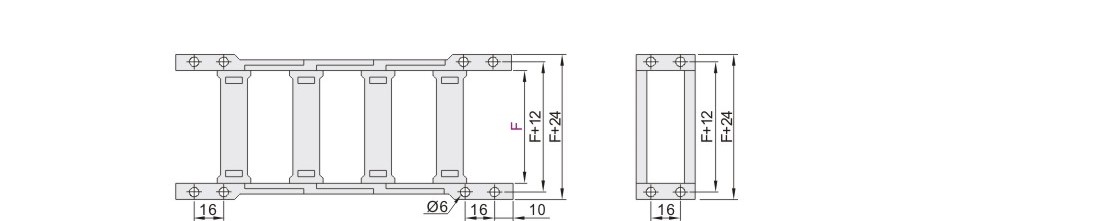

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VEY31	加强型 }25系列拖链	方型	工程塑料	黑色	-20℃~100℃	UL94-HB

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

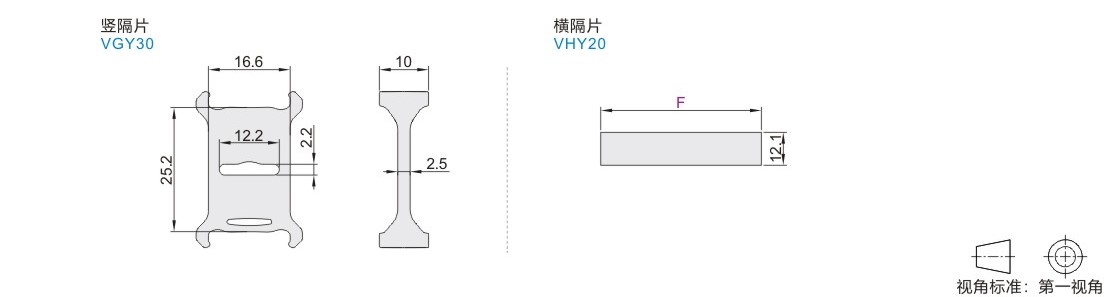

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级
VGY30	加强型 25系列拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB
VHY20		横隔片

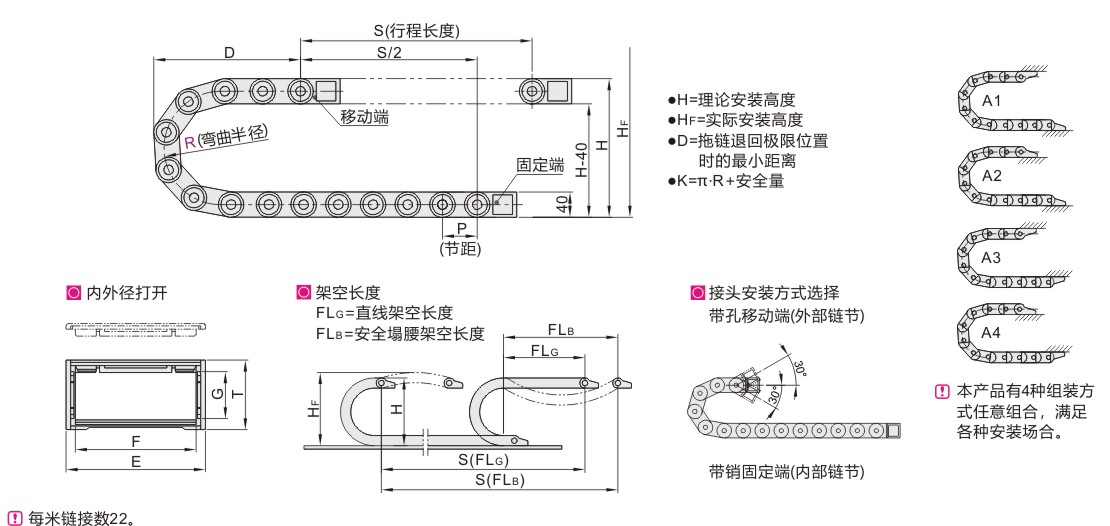

参数图

拖链

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 ( kg/m)
代码	规格									H	D	K
VBY31	2530	50	1~ (最小单位1)	VEY31-F30	25	40	30	48	46	140	162	341	175	22	5	1.3	≈0.85
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
	2540	50		VEY31-F40			40	58		140	162	341	175				≈0.87
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
	2550	50		VEY31-F50			50	68		140	162	341	175				≈0.91
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
	2580	50		VEY31-F80			80	98		140	162	341	175				≈1.04
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
	25100	50		VEY31-F100			100	118		140	162	341	175				≈1. 13
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
VBY33	2540	75		VEY31-F40			40	58		190	187	420	225				≈1.02
		100								240	212	498	275
		125								290	237	577	325
		150								340	262	655	375
	2560	75		VEY31-F60			60	78		190	187	420	225				≈ 1. 17
		100								240	212	498	275
		125								290	237	577	325
		150								340	262	655	375
	2580	75		VEY31-F80			80	98		190	187	420	225				≈1.35
		100								240	212	498	275
		125								290	237	577	325
		150								340	262	655	375
	25100	75		VEY31-F100			100	118		190	187	420	225				≈1.49
		100								240	212	498	275
		125								290	237	577	325
		150								340	262	655	375
