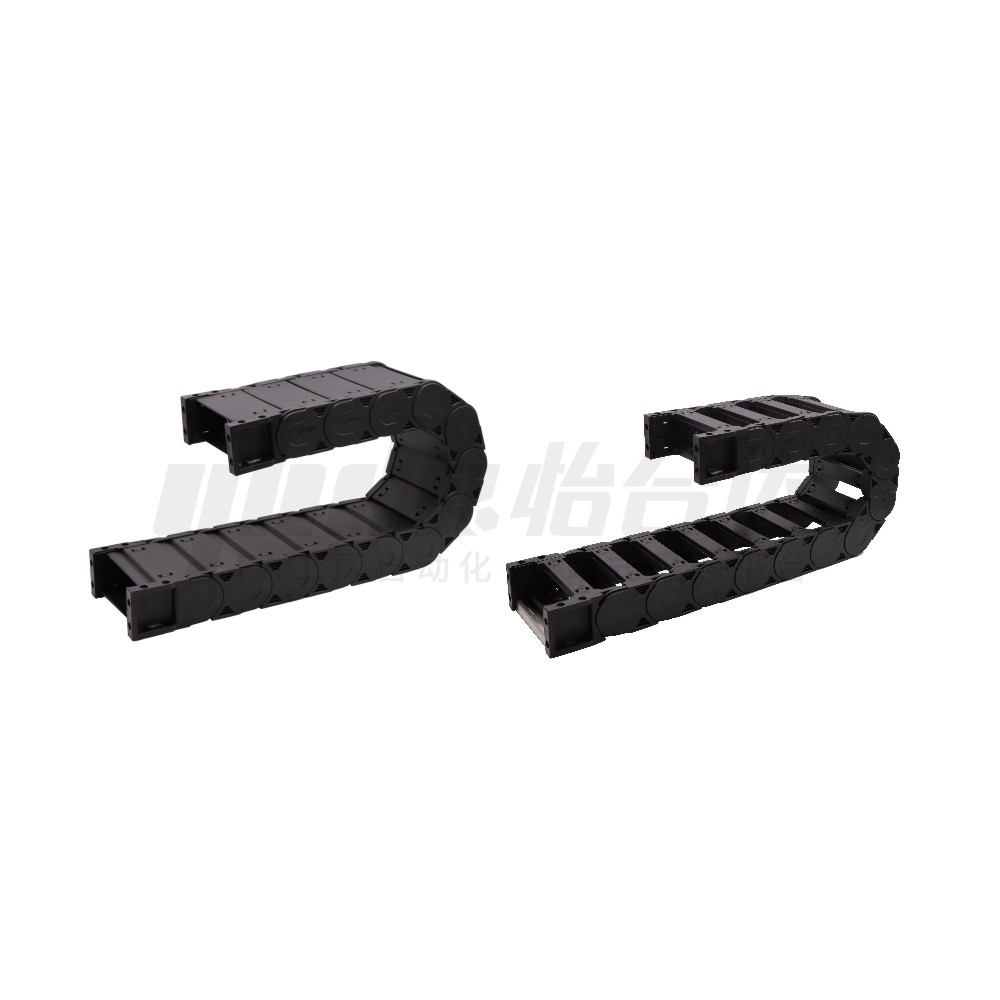

        国产拖链/接头/分隔片 加强型 高性价比型·35系列·内外径打开

        品牌名称：

        怡合达

        条件筛选：

        产地 国产
        连接方式 轴孔配合
        特征 35系列加强型
        电缆放入形式 内外径打开
        拖链内高 35
        横梁打开方式 沿半径方向拆除
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            横梁形状

            产品选型

            规格

            R

            N

            1~9999
            /1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 内高 开口方向 横梁 腔数 材质 颜色 允许温度
            		 阻燃等级
            		 附件
            VBY51 35系列拖链 35 内外径打开 桥式 单腔 工程塑料 黑色 -20℃~100℃ UL94-HB 接头
            VBY53 封闭式


            本系列拖链标准型号包括一套接头(移动端 、固定端各一个)。
            本系列拖链不包含分隔片 ，分隔片需单独购买。



              -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             接头

            代码
            		 类型
            		 材质 颜色 允许温度
            		 阻燃等级
            VEY51      加强型
            35系列拖链用            		 方型 工程塑料 黑色 -20℃~100℃ UL94-HB





               -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             分隔片

            代码
            		 类型
            		 材质 颜色 允许温度
            		 阻燃等级
            VGY50     加强型
            35系列拖链用            		 竖隔片 工程塑料 黑色 -20℃~100℃ UL94-HB
            VHY50 横隔片

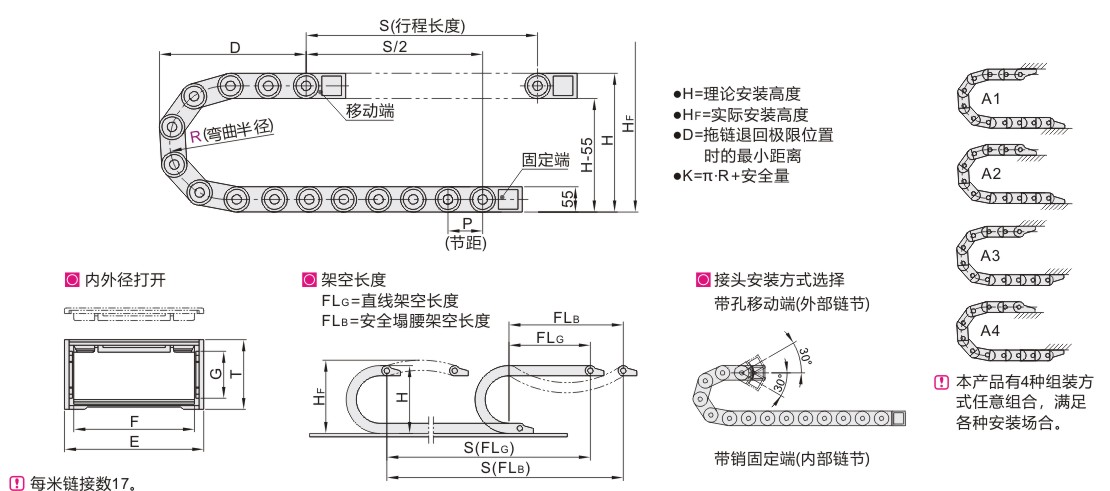

            参数图



            拖链(含接头拖链型号)

            型号 弯曲
            半径R            		 链节数
            N
            		 接头
            		 内高
            G
            		 外高
            T
            		 内宽
            F
            		 外宽
            E
            		 节距
            P
            		 安装尺寸
            		 实际安装
            高度HF            		 最大
            电缆直径            		 最大架空
            负载(kg/m)            		 最大架空
            长度(m)            		 重量
            (kg/m)
            代码 规格 H D K
            VBY51
            		 3550
            		 75 1~
            (最小单位1)            		 VEY51-F50
            		 35 55 50
            		 75
            		 59 205 221 472 255 30 10 1.5 ≈1.75
            100 255 246 550 305
            125 305 271 629 355
            150 355 296 707 405
            3575
            		 75 VEY51-F75
            		 75
            		 100
            		 205 221 472 255 ≈1.90
            100 255 246 550 305
            125 305 271 629 355
            150 355 296 707 405
            35100
            		 75 VEY51-F100
            		 100
            		 125
            		 205 221 472 255 ≈2.03
            100 255 246 550 305
            125 305 271 629 355
            150 355 296 707 405
            35125
            		 75 VEY51-F125
            		 125
            		 150
            		 205 221 472 255 ≈2.17
            100 255 246 550 305
            125 305 271 629 355
            150 355 296 707 405
            35150
            		 75 VEY51-F150
            		 150
            		 175
            		 205 221 472 255 ≈2.34
            100 255 246 550 305
            125 305 271 629 355
            150 355 296 707 405
            35200
            		 75 VEY51-F200
            		 200
            		 225
            		 205 221 472 255 ≈2.64
            100 255 246 550 305
            125 305 271 629 355
            150 355 296 707 405
            VBY53 3550 100 VEY51-F50 50 75 255 246 550 305 ≈1.93
            125 305 271 629 355
            150 355 296 707 405
            200 455 346 864 505
            3575 100 VEY51-F75 75 100 255 246 550 305 ≈2.14
            125 305 271 629 355
            150 355 296 707 405
            200 455 346 864 505
            35100 100 VEY51-F100 100 125 255 246 550 305 ≈2.36
            125 305 271 629 355
            150 355 296 707 405
            200 455 346 864 505
            35125 100 VEY51-F125 125 150 255 246 550 305 ≈2.58
            125 305 271 629 355
            150 355 296 707 405
            200 455 346 864 505
            35150 100 VEY51-F150 150 175 255 246 550 305 ≈2.81
            125 305 271 629 355
            150 355 296 707 405
            200 455 346 864 505

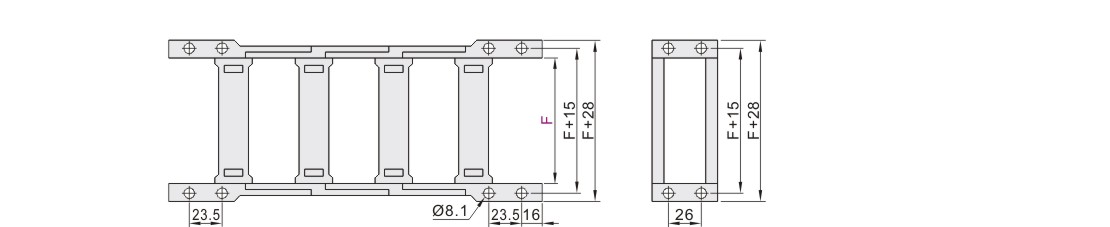

             接头

            型号
            代码 内宽F
            VEY51 50
            75
            100
            125
            150
            200

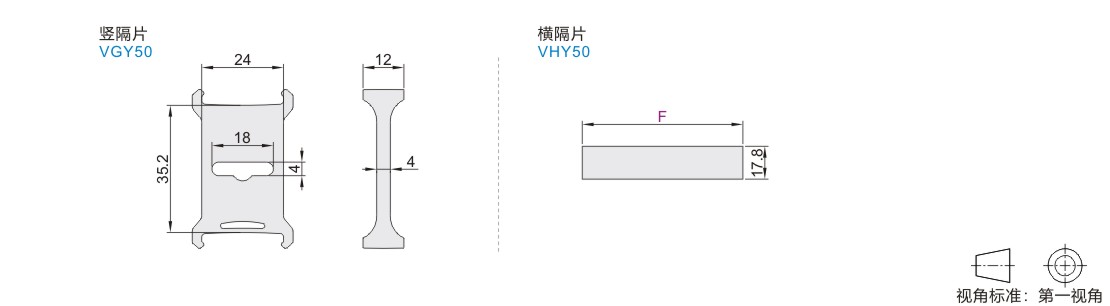

            竖隔片

            型号 适用拖链代码
            代码 适用拖链内高G
            VGY50 35  VBY51
            VBY53



            横隔片

            型号 适用拖链代码
            代码 适用拖链内宽F
            VHY50 50  VBY51
            VBY53
            VBY61
            VBY63
            75
            100
            125
            150
            200
