国产拖链加强型内高45 桥式/全封闭式内外径打开

代码	类型	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件
VBR01	45系列拖链	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头
VBR02			全封闭式

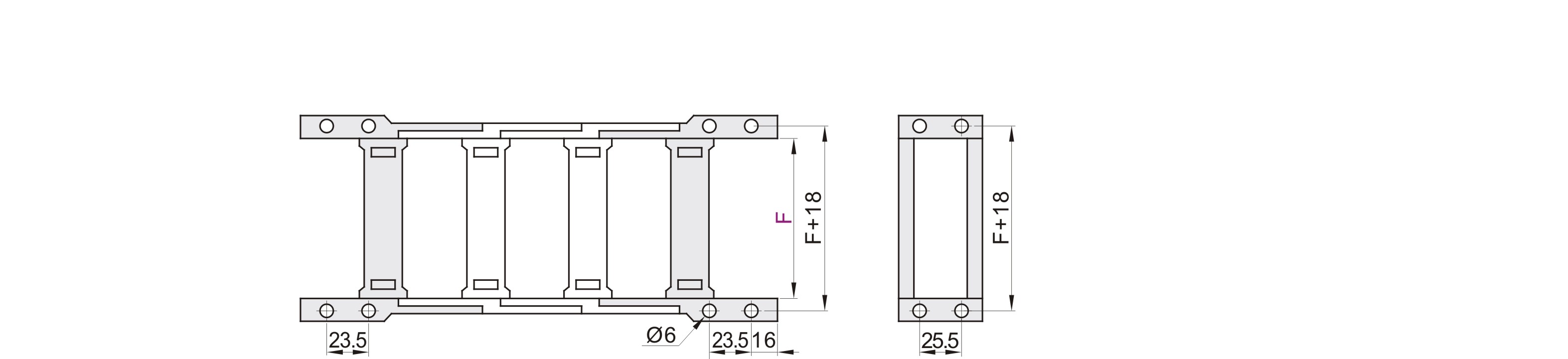

代码	类型		材质	颜色	允许温度	阻燃等级
VER01	加强型45系列拖链用	方型	工程塑料	黑色	-20°C~80℃	UL94-HB

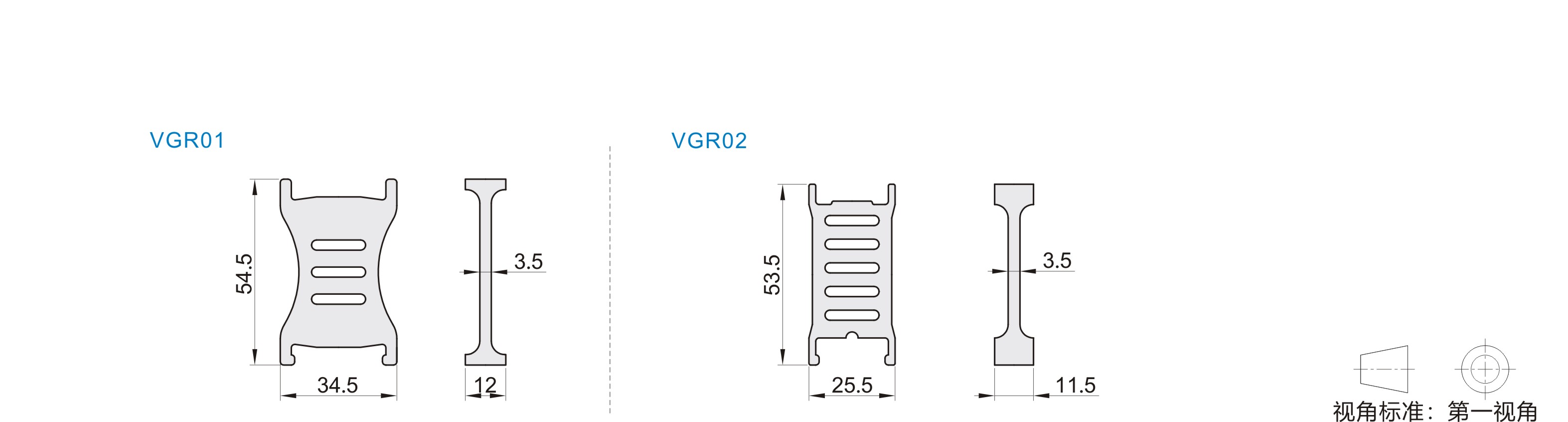

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VGR01	加强型 45系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	VBR01
VGR02						VBR02

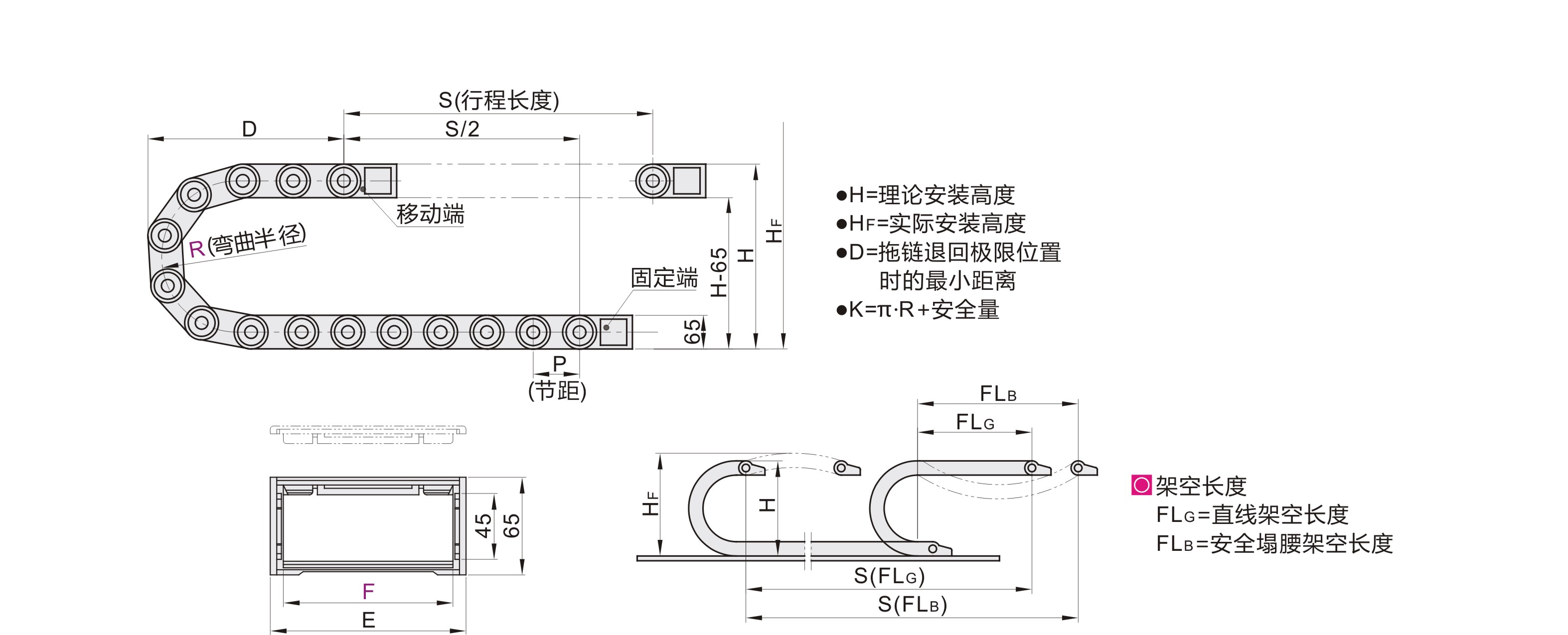

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
VBR01	50	75	1~	VER01-F50	215	195	480	275	78	80	40	2.8	80	30	≈1.97
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	60	75		VER01-F60	215	195	480	275	88						≈2.16
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	75	75		VER01-F75	215	195	480	275	103						≈2.32
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	100	75		VER01-F100	215	195	480	275	128						≈2.54
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	125	75		VER01-F125	215	195	480	275	153						≈2.74
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	800	525
		250			565	370	1035	625
	150	75		VER01-F150	215	195	480	275	178						≈2.93
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	175	75		VER01-F175	215	195	480	275	203						≈3.06
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	200	75		VER01-F200	215	195	480	275	228						≈3.28
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	250	75		VER01-F250	215	195	480	275	278						≈3.46
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
VBR02	75	100	1~	VER01-F75	265	220	560	325	103	80	40	2.8	80	30	≈2.51




		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	100	100		VER01-F100	265	220	560	325	128						≈2.7
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	130	100		VER01-F130	265	220	560	325	158						≈3.01
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	150	100		VER01-F150	265	220	560	325	178						≈3.1
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625

型号
代码	内宽F
VER01	50
	60
	75
	100
	125
	130
	150
	175
	200
	250
