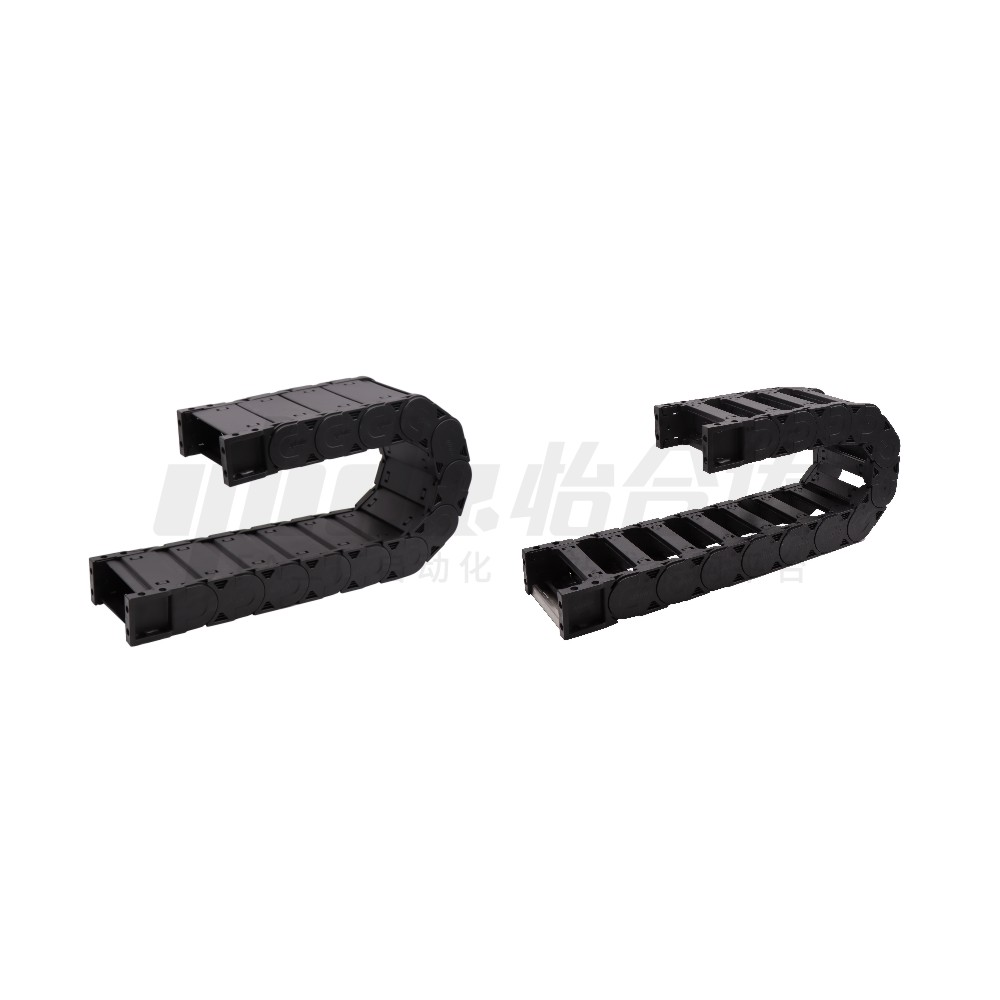

国产拖链/接头/分隔片加强型高性价比型·45系列·内外径打开

品牌名称：

怡合达

条件筛选：

产地国产

连接方式轴孔配合

特征 45系列加强型

电缆放入形式内外径打开

拖链内高 45

横梁打开方式沿半径方向拆除

开口方向内外径打开

拖链类型一般用

种类筛选拖链

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 5 项未选择

代码

参数选型

横梁形状

产品选型

规格

R

N

1~9999

/1

技术图档

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件
VBY61	45系列拖链	45	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头
VBY63				封闭式

本系列拖链标准型号包括一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。
每米链接数15。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码

类型

材质

颜色

允许温度

阻燃等级

VEY61

加强型

45系列拖链用

方型

工程塑料

黑色

-20℃~100℃

UL94-HB

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

分隔片

代码

类型

材质

颜色

允许温度

阻燃等级

VGY60

加强型

45系列拖链用

竖隔片

工程塑料

黑色

-20℃~100℃

UL94-HB

VHY50

横隔片

参数图

拖链(含接头拖链型号)

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
VBY61	4550	75	1~ (最小单位1)	VEY61-F50	45	65	50	79	67	215	242	504	275	40	15	2	≈2.19
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	4575	75		VEY61-F75			75	104		215	242	504	275				≈2.33
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	45100	75		VEY61-F100			100	129		215	242	504	275				≈2.45
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	45125	75		VEY61-F125			125	154		215	242	504	275				≈2.57
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	45150	75		VEY61-F150			150	179		215	242	504	275				≈2.72
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	45200	75		VEY61-F200			200	229		215	242	504	275				≈2.99
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
VBY63	4550	100		VEY61-F50			50	79		265	267	582	325				≈2.39
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	4575	100		VEY61-F75			75	104		265	267	582	325				≈2.60
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	45100	100		VEY61-F100			100	129		265	267	582	325				≈2.84
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	45125	100		VEY61-F125			125	154		265	267	582	325				≈3.06
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	45150	100		VEY61-F150			150	179		265	267	582	325				≈3.31
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	45200	100		VEY61-F200			200	229		265	267	582	325				≈3.78
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
