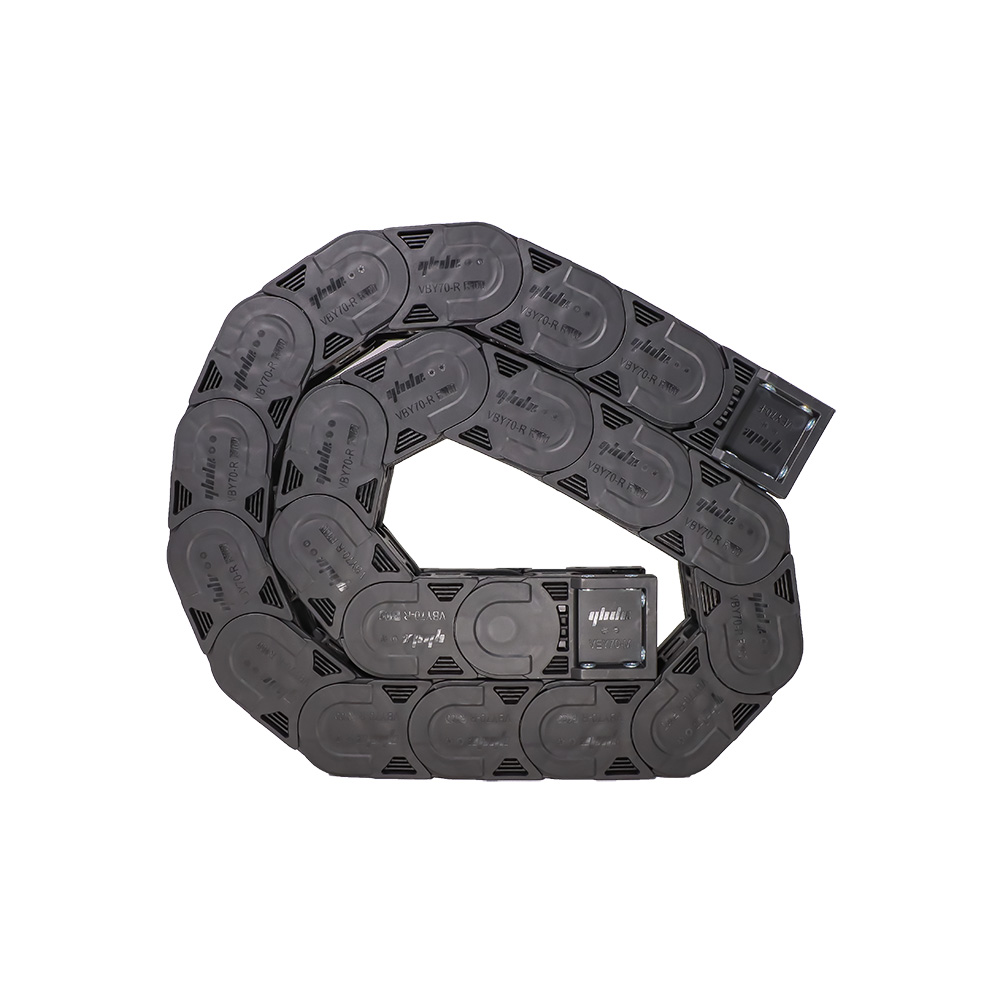

        国产拖链 加强型 内高55 桥式/全封闭式 内外径打开 高性价比

        品牌名称：

        怡合达

        条件筛选：

        产地 国产
        特征 55系列加强型
        拖链内高 55
        开口方向 内外径打开
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            横梁形状

            产品选型

            规格

            R

            N

            1~9999
            /1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 内高 开口方向 横梁 腔数 材质 颜色 允许温度
            		 阻燃等级
            		 附件
            VBY71 55系列拖链 55 内外径打开 桥式 单腔 工程塑料 黑色 -20℃~100℃ UL94-HB 接头
            VBY73 封闭式



            本系列拖链标准型号包括一套接头(移动端 、固定端各一个)。
            本系列拖链不包含分隔片 ，分隔片需单独购买。





                                                 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

            接头

            代码
            		 类型
            		 梳状板 材质 颜色 允许温度
            		 阻燃等级
            		 适用拖链代码
            VEY71       加强型       55系列拖链用 桥式 无 工程塑料 黑色 -20℃~100℃ UL94-HB VBY71
            VEY73 封闭式 VBY73





                                             ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

             分割片

            代码
            		 类型
            		 材质 颜色 允许温度
            		 阻燃等级
            		 适用拖链代码
            VGY70 加强型55系列拖链用 竖隔片 工程塑料 黑色 -20℃~100℃ UL94-HB VBY71/VBY73







            参数图



            拖链

            型号
            		 弯曲半径
            R
            		 链节数
            N
            		 接头
            		 内高
            G
            		 外高
            T
            		 内宽
            F
            		 外宽
            E
            		 节距
            P
            		 最大电缆
            直径
            		 最大架空
            负载(kg/m)
            		 最大架空
            长度(m)
            		 重量
            (kg/m)
            代码 规格
            VBY71 5550 100 135 150 175 200 250 300  350 1~ VEY71-F50 55 84 50 82 91 40 62 4 ≈3.06
            5575 VEY71-F75 75 107 ≈3.23
            55100  VEY71-F100 100 132 ≈3.40
            55130  VEY71-F130 130 162 ≈3.59
            55150  VEY71-F150 150 182 ≈3.76
            55175  VEY71-F175 175 207 ≈3.93
            55200  VEY71-F200 200 232 ≈4.13
            55250   VEY71-F250 250 282 ≈4.47
            55300   VEY71-F300 300 332 ≈4.85
            VBY73 5550 150 175 200 250 300 350  VEY73-F50 50 82 ≈3.32
            5575  VEY73-F75 75 107 ≈3.66
            55100   VEY73-F100 100 132 ≈4.00
            55130   VEY73-F130 130 162 ≈4.37
            55150   VEY73-F150 150 182 ≈4.66
            55175   VEY73-F175 175 207 ≈4.99
            55200   VEY73-F200 200 232 ≈5.32

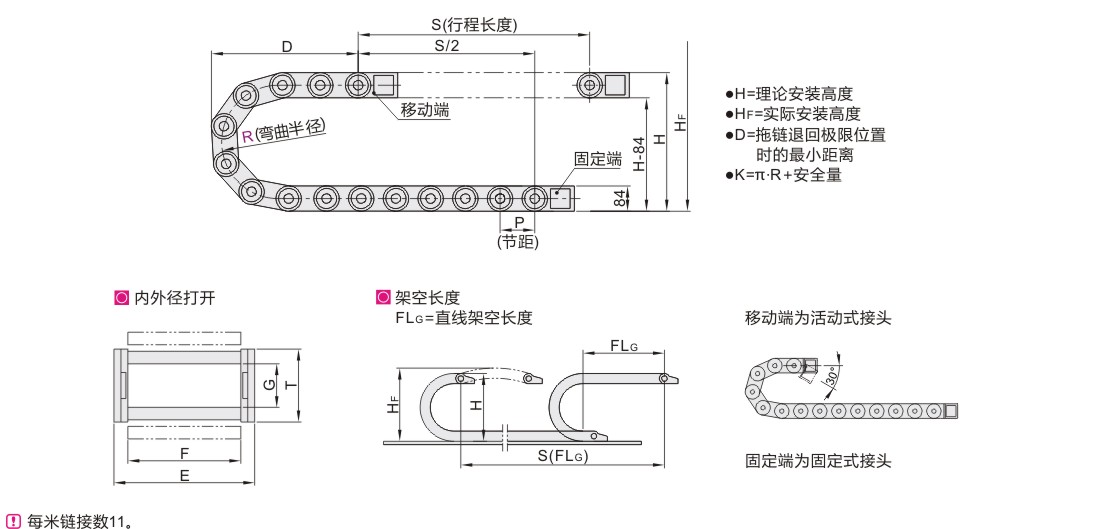

            安装尺寸

            弯曲半径R H HF D K
            100 284 359 275 496
            135 354 429 310 605.9
            150 384 459 325 653
            175 434 509 350 731.5
            200 484 559 375 810
            250 584 659 425 967
            300 684 759 475 1124
            350 784 859 525 1281

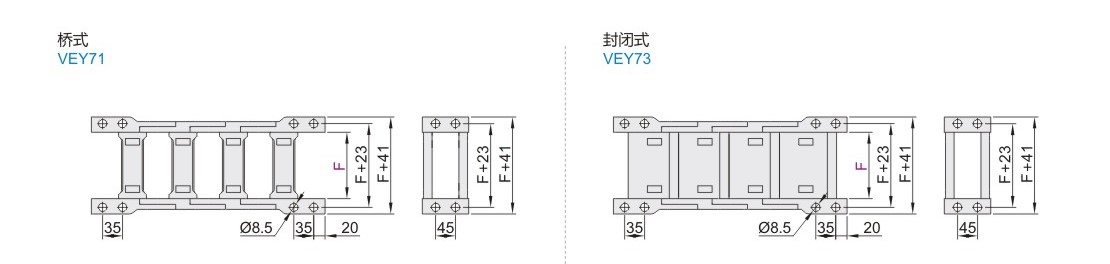

            接头

            型号
            代码 内宽F
            VEY71 50
            75
            100
            130
            150
            175
            200
            250
            300





            型号
            代码 内宽F
            VEY73 50
            75
            100
            130
            150
            175
            200

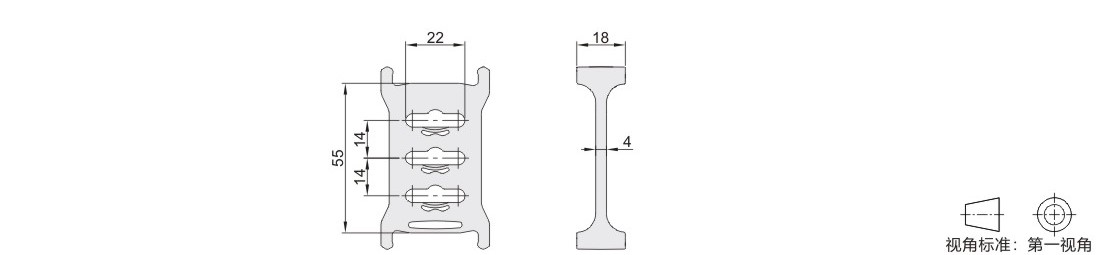

            分割片

            型号
            		 适用拖链代码
            代码 适用拖链内高G
            VGY70 55 VBY71
            VBY73
