        国产拖链 加强型 内高65 桥式/全封闭式 内外径打开

        条件筛选：

        连接方式 带黄点卡扣
        特征 65系列加强型
        拖链内高 65
        横梁打开方式 沿半径方向拆除
        开口方向 内外径打开
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 5 项未选择

        代码

        参数选型

        横梁形状

        产品选型

        F

        R

        N

        1~9999
        /1

        技术图档

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图



         拖链

        代码 类型 开口方向 横梁 腔数 材质 颜色 允许温度 阻燃等级 附件
        VBT01 65系列拖链 内外径打开 桥式 单腔
        		 工程塑料 黑色 -20°C~80°C UL94-HB 接头
        VBT02   封闭式





        ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



         接头

        代码 类型
        		 材质 颜色 允许温度 阻燃等级
        VET01 加强型65系列拖链用 方型 工程塑料 黑色 -20°C~80°C UL94-HB

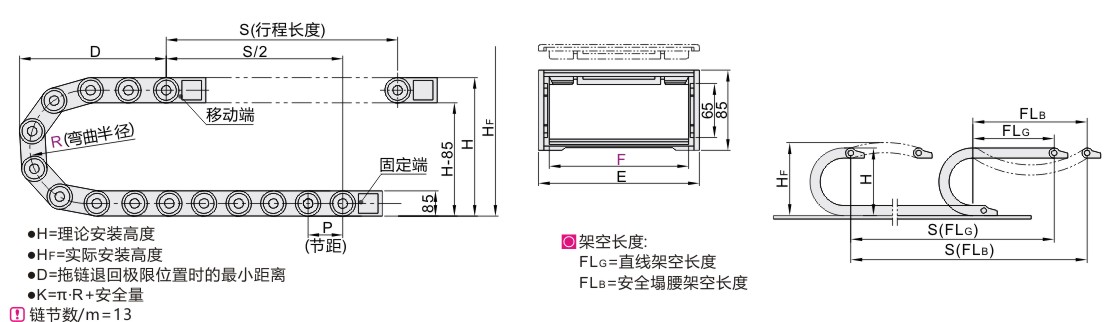

        参数图



        拖链

        型号 弯曲
        半径R        		 链节数
        N
        		 接头 安装尺寸 实际安装
        高度HF        		 外宽
        E        		 节距
        P        		 最大电缆
        直径        		 最大架空
        长度(m)        		 最大允许
        行程(m)        		 最大允许
        垂直悬挂(m)        		 重量
        (kg/m)
        代码 内宽F H D K
        VBT01 50 150 1~ VET01-F50 385 285 750 465 84 80 60 4 100 40 ≈2.78
        200 485 335 910 565
        250 585 390 1070 665
        75 150 VET01-F75 385 285 750 465 109 ≈2.93
        200 485 335 910 565
        250 585 390 1070 665
        100 150 VET01-F100 385 285 750 465 134 ≈3.04
        200 485 335 910 565
        250 585 390 1070 665
        125 150 VET01-F125 385 285 750 465 160 ≈3.20
        200 485 335 910 565
        250 585 390 1070 665
        130 150 VET01-F130 385 285 750 465 164 ≈3.25
        200 485 335 910 565
        250 585 390 1070 665
        150 150 VET01-F150 385 285 750 465 184 ≈3.29
        200 485 335 910 565
        250 585 390 1070 665
        175 150 VET01-F175 385 285 750 465 209 ≈3.38
        200 485 335 910 565
        250 585 390 1070 665
        200 150 VET01-F200 385 285 750 465 234 ≈3.55
        200 485 335 910 565
        250 585 390 1070 665
        250 150 VET01-F250 385 285 750 465 284 ≈3.94
        200 485 335 910 565
        250 585 390 1070 665
        VBT02 75 150 VET01-F75 385 285 750 465 103 ≈3.30
        200 485 335 910 565
        250 585 390 1070 665
        100 150 VET01-F100 385 285 750 465 134 ≈3.52
        200 485 335 910 565
        250 585 390 1070 665
        130 150 VET01-F130 385 285 750 465 164 ≈3.89
        200 485 335 910 565
        250 585 390 1070 665
        150 150 VET01-F150 385 285 750 465 184 ≈4.10
        200 485 335 910 565
        250 585 390 1070 665
        175 150 VET01-F175 385 285 750 465 209 ≈4.39
        200 485 335 910 565
        250 585 390 1070 665

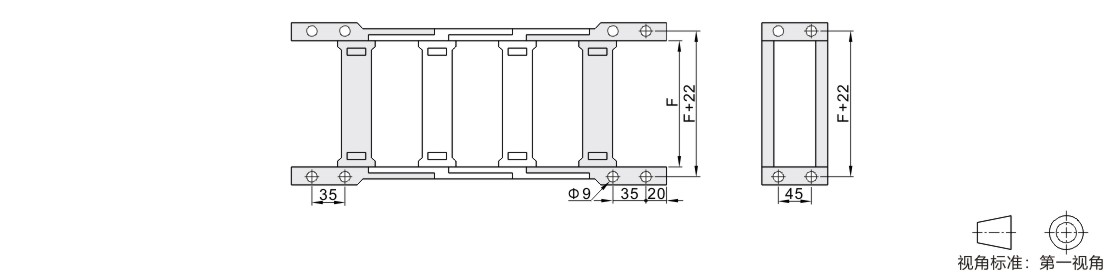

         接头

        型号
        代码 内宽F
        VET01 50
        75
        100
        125
        130
        150
        175
        200
        250
