        拖链接头 VBS系列拖链用 方型 无梳状板

        条件筛选：

        拖链内高 55
        拖链类型 一般用
        种类筛选 接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

            拖链

                代码    类型           开口方向 横梁 腔数     材质 颜色 允许温度 阻燃等级 附件
            VBS01 55系列拖链   内外径打开 桥式 单腔 工程塑料 黑色 -20°C~80°C UL94-HB 接头
            VBS02 全封闭式



             本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
            本系列拖链不包含分隔片，分隔片需单独购买。





            ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



            接头

            代码 类型 材质 颜色 允许温度 阻燃等级
            VES01 加强型55系列拖链用 方型 工程塑料 黑色 -20℃~80℃ UL94-HB





            ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

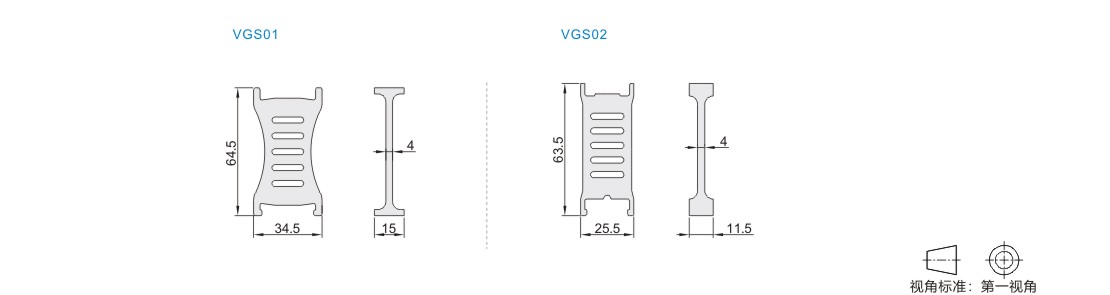

            分隔片

            代码 类型 材质 颜色 允许温度 阻燃等级 适用
            拖链代码
            VGS01 加强型
            55系列拖链用            		 工程塑料 黑色 -20°C~80℃ UL94-HB VBS01
            VGS02 VBS02

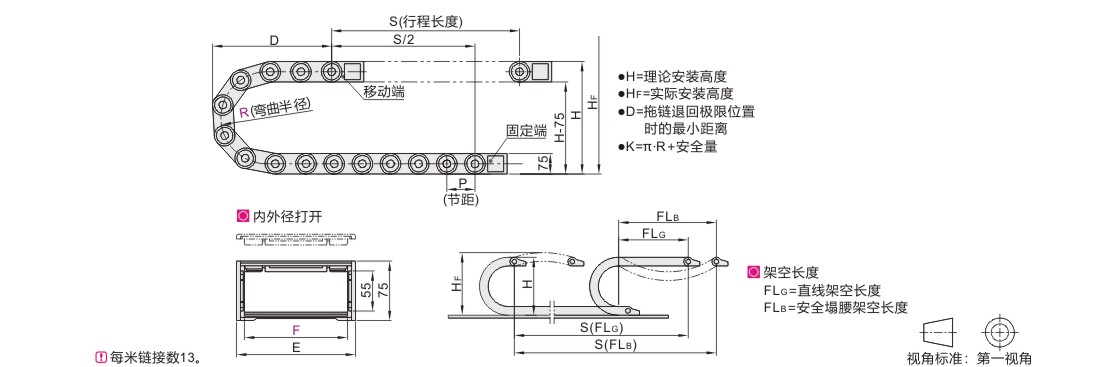

            参数图



            拖链

            型号 弯曲
            半径R            		 链节数
            N            		 接头 安装尺寸 实际安装
            高度HF            		 外宽
            E            		 节距
            P            		 最大电缆
            直径            		 最大架空
            长度(m)            		 最大允许
            行程(m)            		 最大允许
            垂直悬挂(m)            		 重量
            (kg/m)
            代码 内宽F H D K
            VBS01 50 100 1~ VES01-F50 275 230 600 325 81 80 50 3.5 90 35 ≈2.23
            150 375 280 750 425
            200 475 330 910 525
            75 100 VES01-F75 275 230 600 325 106 ≈2.58
            150 375 280 750 425
            200 475 330 910 525
            100 100 VES01-F100 275 230 600 325 131 ≈2.8
            150 375 280 750 425
            200 475 330 910 525
            125 100 VES01-F125 275 230 600 325 156 ≈3.04
            150 375 280 750 425
            200 475 330 910 525
            130 100 VES01-F130 275 230 600 325 161 ≈3.15
            150 375 280 750 425
            200 475 330 910 525
            150 100 VES01-F150 275 230 600 325 181 ≈3.28
            150 375 280 750 425
            200 475 330 910 525
            175 100 VES01-F175 275 230 600 325 206 ≈3.56
            150 375 280 750 425
            200 475 330 910 525
            200 100 VES01-F200 275 230 600 325 231 ≈3.85
            150 375 280 750 425
            200 475 330 910 525
            250 100 VES01-F250 275 230 600 325 281 ≈4.24
            150 375 280 750 425
            VBS02 50 125 1~ VER01-F50 325 255 675 375 81 80 50 3.5 90 35 ≈2.41
            150 375 280 750 425
            200 475 330 910 525
            75 125 VES01-F75 325 255 675 375 106 ≈2.74
            150 375 280 750 425
            200 475 330 910 525
            100 125 VES01-F100 325 255 675 375 131 ≈2.76
            150 375 280 750 425
            200 475 330 910 525
            130 125 VES01-F130 325 255 675 375 161 ≈3.35
            150 375 280 750 425
            200 475 330 910 525
            150 125 VES01-F150 325 255 675 375 181 ≈3.48
            150 375 280 750 425
            200 475 330 910 525
            175 125 VES01-F175 325 255 675 375 206 ≈3.7
            150 375 280 750 425
            200 475 330 910 525
            200 125 VES01-F200 325 255 675 375 231 ≈4.07
            150 375 280 750 425
            200 475 330 910 525

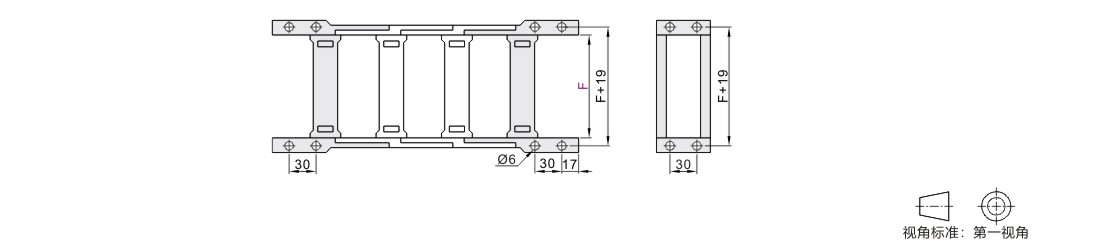

            接头

            型号
            代码 内宽F
            VES01 50
            75
            100
            125
            130
            150
            175
            200
            250
