        德国进口拖链 无尘静音型 内高10/15/22/29 桥式 内外径打开

        条件筛选：

        产地 德国
        拖链内高 10
        横梁形状 桥式
        开口方向 外径打开
        拖链类型 无尘静音型
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            重置

            代码

            参数选型

            开口方向

            拖链内高

            产品选型

            F

            R

            N

            1~9999
            /1

            接头

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图

             拖链

            代码 类型 内高 打开方式 腔数 材质 颜色 允许温度 无尘等级 阻燃等级
            VAQ01 无尘静音型 10 外径打开 单腔 工程塑料 黑色 -40°C~120℃ ISO Class1 UL94-HB
            VAQ11 15
            VAQ21 22
            VAQ31 29 内外径打开



            特点：高动态运用，小节距，运行顺畅，极其低噪音，链节之间几乎没有摩擦、磨损。
                极适用于无尘车间，极低噪音车间等。
            本系列拖链包含一套接头（移动端、固定端各一个）。
            本系列拖链不包含分隔片，分隔片需单独购买。





            -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             接头

            代码 类型 梳状板 材质 颜色 允许温度 无尘等级 阻燃等级
            适用拖链内高:10 适用拖链内高:15 适用拖链内高:22 适用拖链内高:29
            VDQ01 VDQ11 VDQ21 — 方型 无尘
            静音型
            拖链用            		 有 工程塑料 黑色 -40°C~120°C ISO Class1 UL94-HB
            VDQ02 VDQ12 VDQ22 VDQ32 无
            VDQ03 VDQ13 VDQ23 — 角型 有
            VDQ04 VDQ14 VDQ24 无
            VDQ05 VDQ15 VDQ25 金属型 有 SUS304+工程塑料 本色金属+黑色
            VDQ06 VDQ16 VDQ26 无 SUS304 本色金属





            -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             分隔片

            代码 类型 材质 颜色 允许温度 阻燃等级 适用
            拖链代码

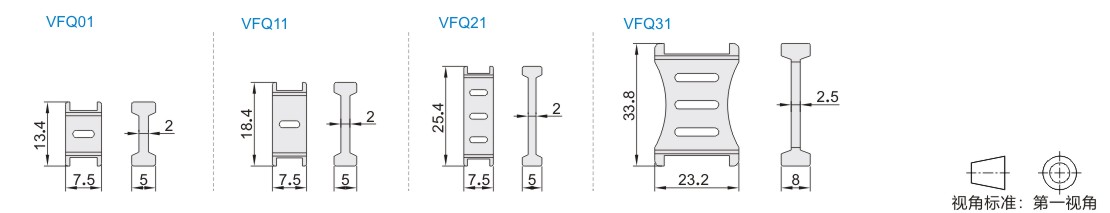

            VFQ01 无尘静音型
            拖链用            		 工程塑料 黑色 -20℃~80℃ UL94-V0 VAQ01
            VFQ11 VAQ11
            VFQ21 VAQ21
            VFQ31 VAQ31

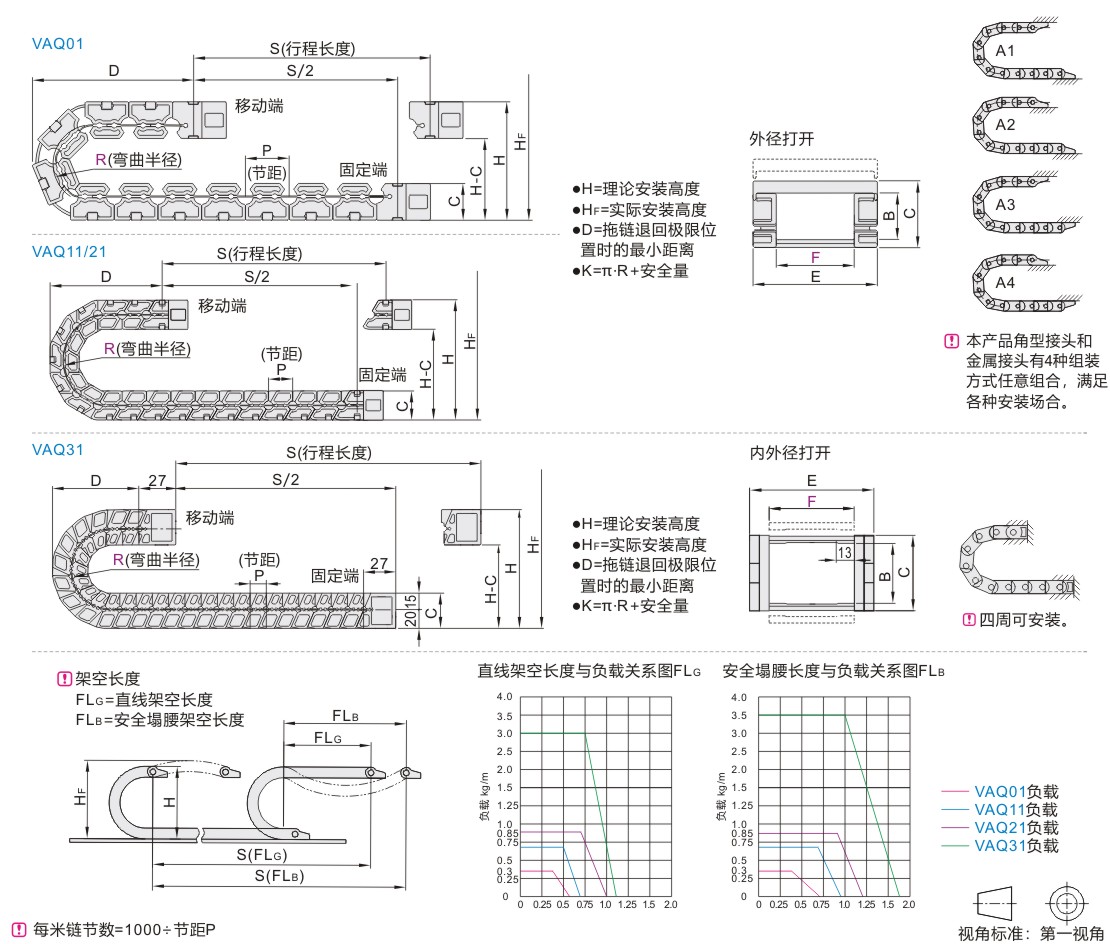

            参数图



            拖链

            型号 弯曲半径
            R
            		 链节数
            N            		 接头
            		 节距
            P
            		 最大电缆
            直径            		 内高
            B            		 外高
            C
            		 外宽
            E            		 实际安装
            高度HF            		 理论安装尺寸
            		 重量
            kg/m
            代码 内宽
            F            		 H D K
            VAQ01 20 15 1~ VDQ01  VDQ03  VDQ05
            VDQ02  VDQ04  VDQ06            		 16.7 8 10 15 32 110 60 50 85 ≈0.12
            40 52 ≈0.15
            VAQ11 20 32 VDQ11  VDQ13  VDQ15
            VDQ12  VDQ14  VDQ16            		 13 15 20 32 149 99 67 135 ≈0.22
            40 52 ≈0.25
            60 72 ≈0.32
            VAQ21 20 44 VDQ21  VDQ23  VDQ25
            VDQ22  VDQ24  VDQ26            		 20 22 27 32 184 134 82 175 ≈0.30
            40 52 ≈0.32
            60 72 ≈0.41
            VAQ31 80 55 VDQ32 22 25 29 35 96 220 180 108 220 ≈0.85
            100 310 270 153 360
            100 55 116 220 180 108 220 ≈0.90
            100 310 270 153 360



            在选择安装高度时，应当参考表中实际安装高度HF值。
            架空长度请参考架空长度与负载关系图，超长或超载时请致电怡合达。
            如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
            另拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

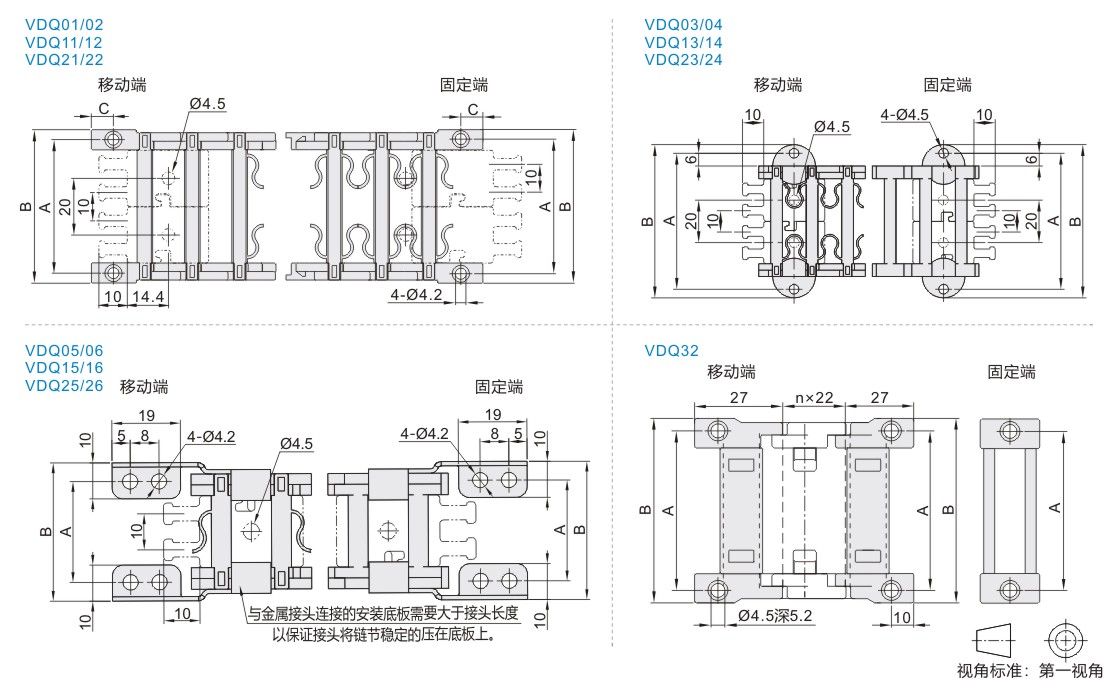

            接头

            型号
            		 A
            		 B
            		 C
            		 适用拖链
            代码 内宽F
            VDQ01
            VDQ02            		 20 28 36 5 VAQ01
            40 48 56
            VDQ03
            VDQ04            		 20 44 52.5 —
            40 64 72.5
            VDQ05
            VDQ06            		 20 28 38.4
            40 48 58.4
            VDQ11
            VDQ12            		 20 28 36 7 VAQ11
            40 48 56
            60 68 76
            VDQ13
            VDQ14
            		 20 44 52.5 —
            40 64 72.5
            60 84 102.5
            VDQ15
            VDQ16            		 20 28 40.4
            40 48 60.4
            60 68 80.4
            VDQ21
            VDQ22            		 20 28 36 7 VAQ21
            40 48 56
            60 68 76
            VDQ23
            VDQ24            		 20 44 52.5 —
            40 64 72.5
            60 84 102.5
            VDQ25
            VDQ26            		 20 28 38.4
            40 48 58.4
            60 68 78.4
            VDQ32 80 90 99.5 VAQ31
            100 110 119.5
