        韩国进口拖链 防静电无尘静音型 内高15/22/26 桥式 内外径打开

        条件筛选：

        是否防静电 是
        拖链内高 15/22/26
        横梁形状 桥式
        开口方向 内外径打开
        拖链类型 防静电无尘静音型
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            重置

            代码

            产品选型

            规格

            R

            N

            1~9999
            /1

            接头

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码         类型       横梁    开式     单腔  材质 颜色 表面阻抗 防尘等级 静音等级 允许温度 阻燃等级 附件
            VAX01 防静电无静音型 打开式 内外径打开 单腔 工程塑料 灰色 10³~10⁹Ω ISOCLASS3 37dB -30℃~130℃ UL94-HB 接头



            本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
            本系列拖链不包含分隔片，分隔片需单独购买。

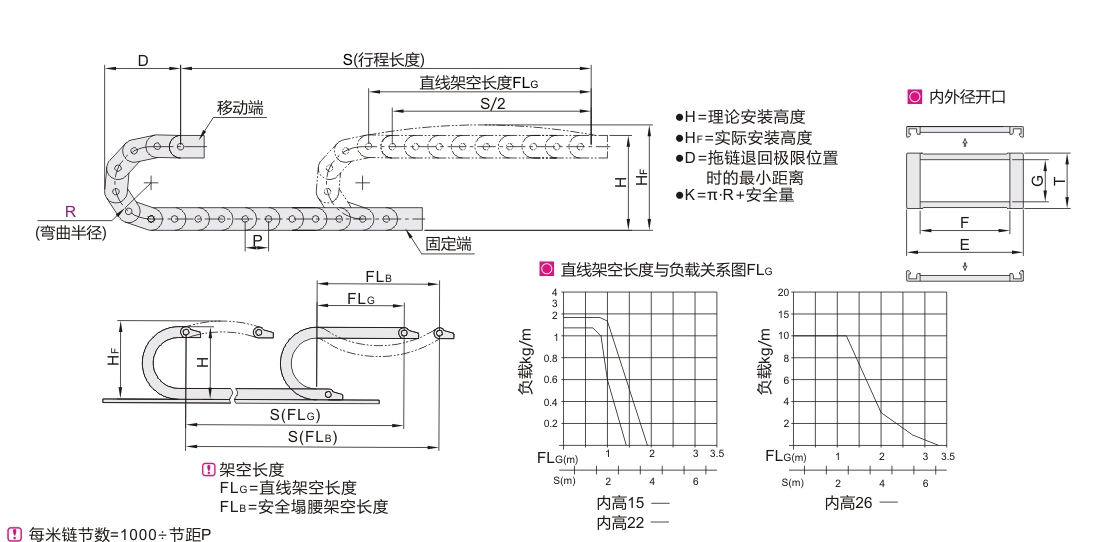

            参数图



            拖链

            型号
            		 弯曲
            半径R
            		 链节数
            N
            		 接头
            		 节距
            P
            		 内宽
            F
            		 外宽
            E
            		 内高
            G
            		 外高
            T
            		 实际安装
            高度HF
            		 理论安装尺寸
            		 最大电缆
            直径
            		 最大架空负载
            (kg/m)
            		 最大架空长度
            (m)
            		 重量
            (kg/m)
            代码 规格 H D K
            VAX01 1520 28 1~ VDX01 20 20 34 15 22 109 79 59 128 12 1.4 0.8 0.32
            38 129 99 69 160
            48 149 119 79 192
            1540 28 40 54 109 79 59 128 0.35
            38 129 99 69 160
            48 149 119 79 192
            2216 35 22 16 30 22 29 136 106 72 154 15 1.8 1.1 0.43
            45 156 126 82 185
            75 216 186 110 280
            100 266 236 135 358
            120 306 276 155 421
            2227 35 27 41 136 106 72 154 18 0.47
            45 156 126 82 185
            75 216 186 110 280
            100 266 236 135 358
            120 306 276 155 421
            2237 35 37 51 136 106 72 154 0.51
            45 156 126 82 185
            75 216 186 110 280
            100 266 236 135 358
            120 306 276 155 421
            2247 35 47 61 136 106 72 154 0.55
            45 156 126 82 185
            75 216 186 110 280
            100 266 236 135 358
            120 306 276 155 421
            2267 35 67 81 136 106 72 154 0.67
            45 156 126 82 185
            75 216 186 110 280
            100 266 236 135 358
            120 306 276 155 421
            2277 35 77 91 136 106 72 154 0.69
            45 156 126 82 185
            75 216 186 110 280
            100 266 236 135 358
            120 306 276 155 421
            2635 50 28 35 55 26 38 176 146 97 213 22 7 0.9
            70 216 186 117 276
            90 256 226 137 339
            120 316 286 167 433
            150 376 346 197 527
            2655 50 28 55 75 26 38 176 146 97 213 1.1 1.02
            70 216 186 117 276
            90 256 226 137 339
            120 316 286 167 433
            150 376 346 197 527
            2675 50 75 95 176 146 97 213 1.12
            70 216 186 117 276
            90 256 226 137 339
            120 316 286 167 433
            150 376 346 197 527
            26100 50 100 120 176 146 97 213 1.27
            70 216 186 117 276
            90 256 226 137 339
            120 316 286 167 433
            150 376 346 197 527
            26125 50 125 145 176 146 97 213 1.41
            70 216 186 117 276
            90 256 226 137 339
            120 316 286 167 433
            150 376 346 197 527



            在选择安装高度时，应当参考表中实际安装高度HF值。    架空长度选型请参考：架空长度与负载关系图，超长或超载时请致电怡合达。
            如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
            另拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。



            接头

            型号
            		 A
            		 B
            		 C
            		 C1
            		 C2
            		 Q
            		 F
            		 G
            		 T
            		 d
            代码 规格
            VDX01 1520 38 30 15 41 42 18 20 15 22 5
            1540 58 50 40
            2216 34 26 16 43.8 43.1 18 16 22 29
            2227 45 37 27
            2237 55 47 37
            2247 65 57 47
            2267 85 77 67
            2277 95 87 77
            2635 63 49 15 56 52.2 22 35 26 38 5.6
            2655 83 69 55
            2675 103 89 75
            26100 128 114 100
            26125 153 139 125



            分隔片

            型号
            		 A1
            		 B1
            		 B2
            		 C1
            		 C2
            代码 拖链内高G
            VFX01 15 21.9 8.1 11 2 8
            22 28.9 11.3 14.4
            26 33 13 16.6 3.2 9.6
