韩国进口拖链无尘静音型内高15/22/26/40 桥式内外径打开

代码	类型	横梁	开式	单腔	材质	颜色	防尘等级	静音等级	允许温度	阻燃等级	附件
VAX11	无尘静音型	桥式	内外径打开	单腔	工程塑料	黑色	ISOCLASS3	37dB	-30℃~130℃	UL94-HB	接头

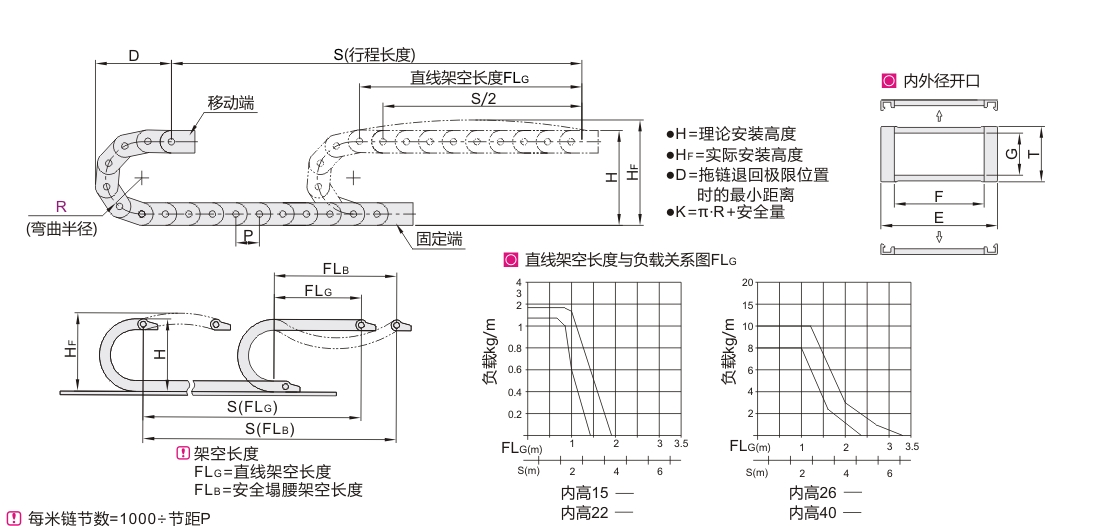

型号		弯曲半径R	链节数 N	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	实际安装高度HF	理论安装尺寸			最大电缆直径	最大负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	实际安装高度HF	H	D	K	最大电缆直径	最大负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
VAX11	1520	28	1~	VDX11	20	20	34	15	22	109	79	59	128	12	1.4	0.8	0.32
		38								129	99	69	160
		48								149	119	79	192
	1540	28				40	54			109	79	59	128				0.35
		38								129	99	69	160
		48								149	119	79	192
	2216	35			22	16	30	22	29	136	106	72	154	15	1.8	1.1	0.43
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2227	35				27	41			136	106	72	154	18			0.47
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2237	35				37	51			136	106	72	154				0.51
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2247	35				47	61			136	106	72	154				0.55
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2267	35				67	81			136	106	72	154				0.67
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2277	35				77	91			136	106	72	154				0.69
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2635	50			28	35	55	26	38	176	146	97	213	22	7		0.9
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
VAX11	2655	50				55	75			176	146	97	213				1.02
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
	2675	50				75	95			176	146	97	213				1.12
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
	26100	50				100	120			176	146	97	213				1.27
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
	26125	50				125	145			176	146	97	213				1.41
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
	4050	75			35	50	70	40	52	248	218	136	306	35	8	1.5	1.06
		100								298	268	161	384
		125								348	318	186	463
		150	398	368						211	541
	4075	75	75	95		248	218			136	306	1.17
		100				298	268			161	384
		125				348	318			186	463
		150				398	368			211	541

型号		A1	B1	B2	C1	C2
代码	拖链内高G
VFX11	15	21.9	8.1	11	2	8
	22	28.9	11.3	14.4
	26	33	13	16.6	3.2	9.6
	40	47		17.2

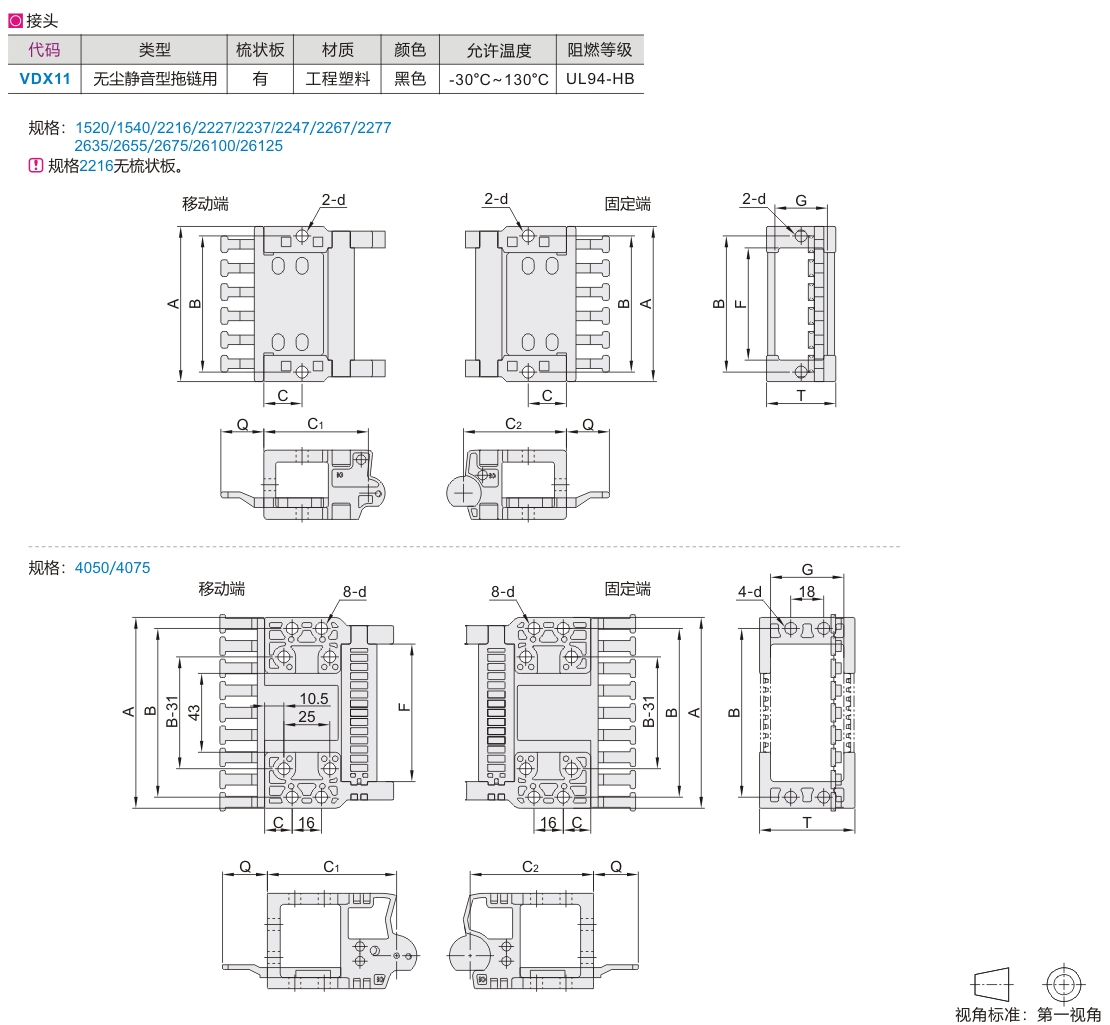

型号		A	B	C	C1	C2	Q	F	G	T	d
代码	规格
VDX11	1520	38	30	15	41	42	18	20	15	22	5
	1540	58	50					40
	2216	34	26	16	43.8	43.1	18	16	22	29
	2227	45	37					27
	2237	55	47					37
	2247	65	57					47
	2267	85	77					67
	2277	95	87					77
	2635	63	49	15	56	52.2	22	35	26	38	5.6
	2655	83	69					55
	2675	103	89					75
	26100	128	114					100
	26125	153	139					125
	4050	79	67		70.5	67.5	24.5	50	40	52	6.5
	4075	104	92					75
