医疗韩国进口拖链无尘静音型内高15/22/26/40 桥式内外径打开

品牌名称：

怡合达

条件筛选：

产地韩国

横梁形状桥式

开口方向内外径打开

拖链类型无尘静音型

种类筛选拖链

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 5 项未选择

重置

代码

产品选型

规格

R

N

1~99999

/1

接头

接头1

技术图档

3D预览

材质图

参数图

材质图

拖链

代码	类型	横梁	打开方向	腔数	材质	颜色	防尘等级	静音等级	允许温度	阻燃等级	附件
Y-SCA11	无尘静音型	桥式	内外径打开	单腔	工程塑料	黑色	ISOCLASS3	37db	-30℃~130℃	UL94-V2	接头

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。

本系列拖链不包含分隔片，分隔片需单独购买。

每米链节数=1000÷节距P

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级
Y-SCF11	无尘静音型拖链用	工程塑料	黑色	-30℃~130℃	UL94-V2

请根据拖链的内高G及分隔片的尺寸，选择分隔片合适的数量。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
Y-SCD11	无尘静音型拖链用	有	工程塑料	黑色	-30℃~130℃	UL94-V2

参数图

拖链

型号		弯曲半径R	链节数 N	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	实际安装高度HF	理论安装尺寸			最大电缆直径	最大负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	实际安装高度HF	H	D	K	最大电缆直径	最大负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
Y-SCA11	1520	28	1~	Y-SCD11	20	20	34	15	22	109	79	59	128	12	1.4	0.8	0.32
		38								129	99	69	160
		48								149	119	79	192
	1540	28				40	54			109	79	59	128				0.35
		38								129	99	69	160
		48								149	119	79	192
	2216	35			22	16	30	22	29	136	106	72	154	15	1.8	1.1	0.43
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2227	35				27	41			136	106	72	154	18			0.47
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2237	35				37	51			136	106	72	154				0.51
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2247	35				47	61			136	106	72	154				0.55
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2267	35				67	81			136	106	72	154				0.67
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2277	35				77	91			136	106	72	154				0.69
		45								156	126	82	185
		75								216	186	110	280
		100								266	236	135	358
		120								306	276	155	421
	2635	50			28	35	55	26	38	176	146	97	213	22	7		0.9
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
	2655	50			28	55	75	26	38	176	146	97	213	22	7	1.1	1.02
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
	2675	50				75	95			176	146	97	213				1.12
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
	26100	50				100	120			176	146	97	213				1.27
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
	26125	50				125	145			176	146	97	213				141
		70								216	186	117	276
		90								256	226	137	339
		120								316	286	167	433
		150								376	346	197	527
	4050	75			35	50	70	40	52	248	218	136	306	35	8	15	1.06
		100								298	268	161	384
		125								348	318	186	463
150		398	368	211						541
4075	75	75	95	248		218	136			306	1.17
	100			298		268	161			384
	125			348		318	186			463
	150			398		368	211			541

在选择安装高度时，应当参考表中实际安装高度HF值。

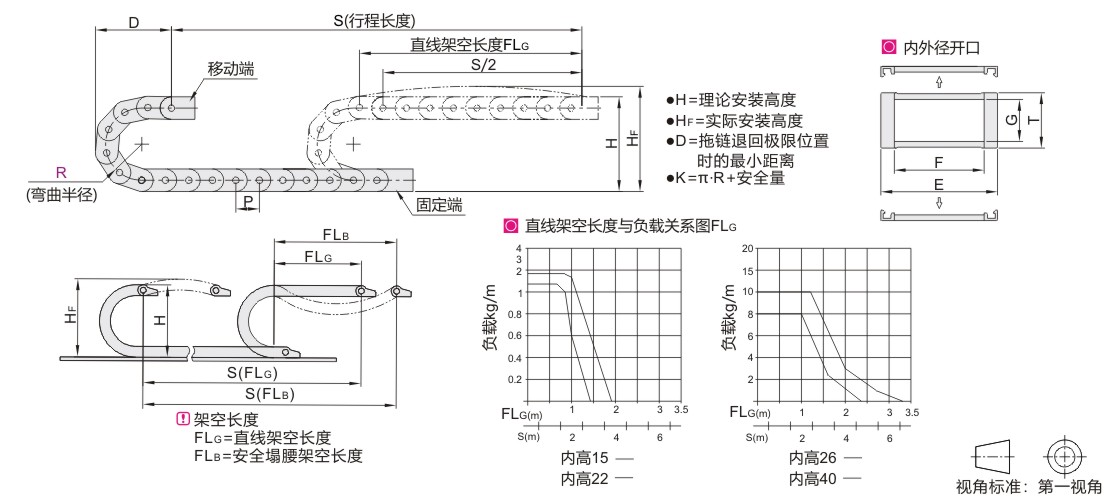

架空长度选型请参考：架空长度与负载关系图，超长或超载时请致电怡合达。
如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
另拖链理论长度计算公式请登录怡合达电商平台使用选型小工具进行计算。

分隔片

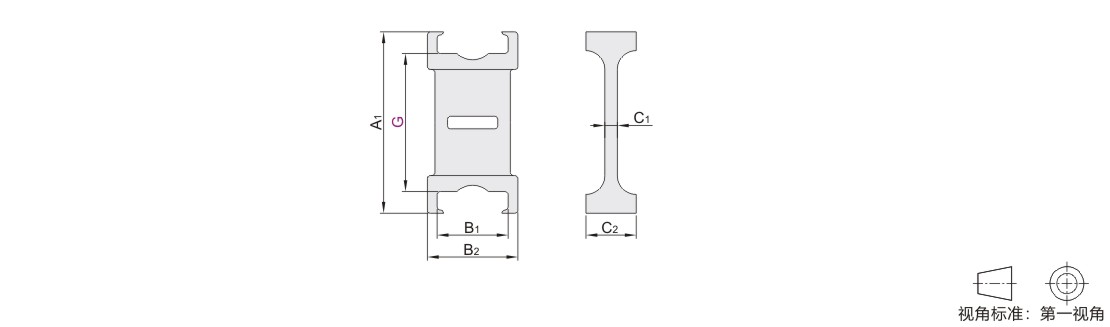

型号		A1	B1	B2	C1	C2
代码	拖链内高G
Y-SCF11	15	21.9	8.1	11	2	8
	22	28.9	11.3	14.4
	26	33	13	16.6	3.2	9.6
	40	47		17.2

接片

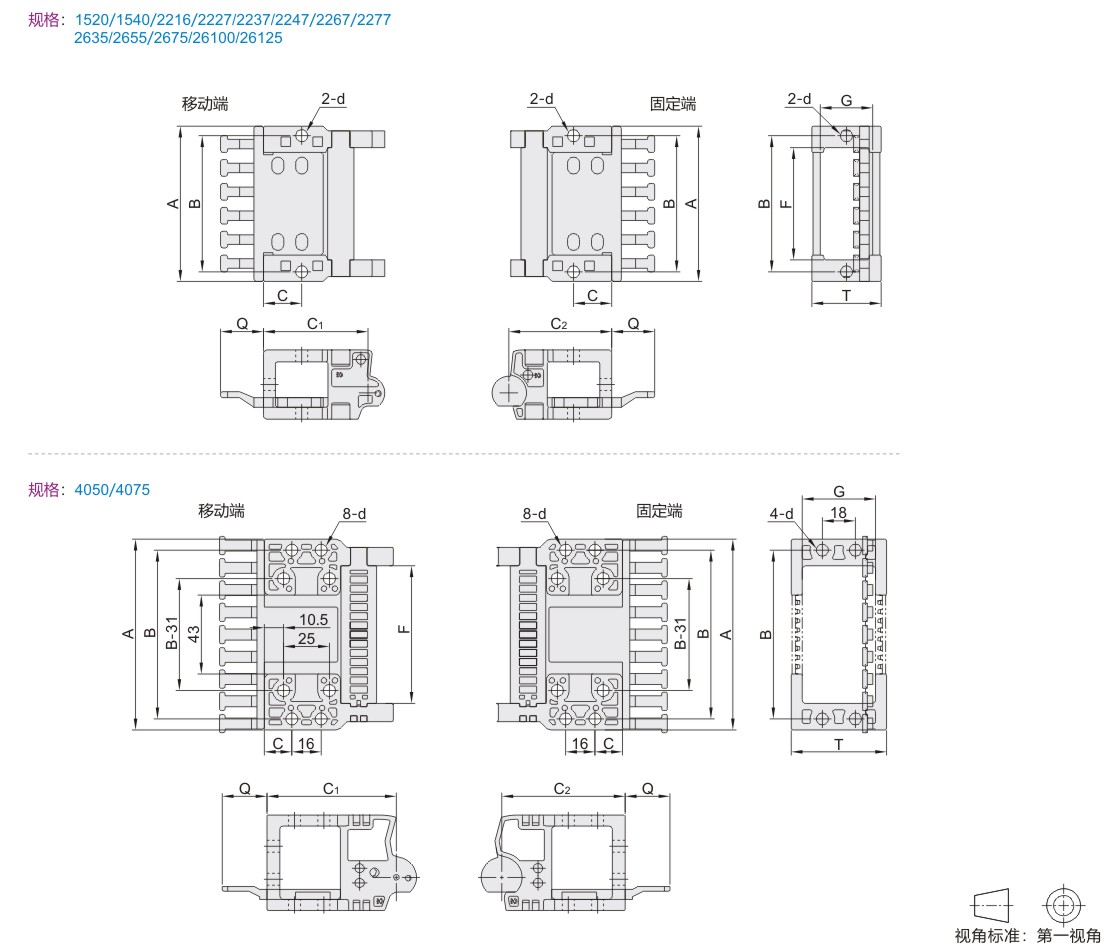

型号		A	B	C	C1	C2	Q	F	G	T	d
代码	规格
Y-SCD11	1520	38	30	15	41	42	18	20	15	22	5
	1540	58	50					40
	2216	34	26	16	43.8	43.1	18	16	22	29
	2227	45	37					27
	2237	55	47					37
	2247	65	57					47
	2267	85	77					67
	2277	95	87					77
	2635	63	49	15	56	52.2	22	35	26	38	5.6
	2655	83	69					55
	2675	103	89					75
	26100	128	114					100
	26125	153	139					125
	4050	79	67		70.5	67.5	24.5	50	40	52	6.5
