国产拖链静音型内高15/22/28/40 桥式内外径打开高品质

品牌名称：

怡合达

条件筛选：

电缆放入形式内外径打开

横梁形状桥式

拖链类型高品质静音型

种类筛选拖链

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 6 项未选择

代码

参数选型

拖链内高

产品选型

规格

R

N

1~9999

/1

接头

技术图档

3D预览

材质图

参数图

材质图

拖链

代码	类型	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件
VBW01	高品质静音型	15	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头
VBW11		22
VBW21		28
VBW41		40

特点：节距小，运行噪音极低，适用于高速及高加速度运行。
本系列拖链包含一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	适用拖链内高	材质	颜色	允许温度	阻燃等级
VEW01	高品质静音型拖链用	15	工程塑料	黑色	-20℃~100℃	UL94-HB
VEW11		22
VEW21		28
VEW41		40

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

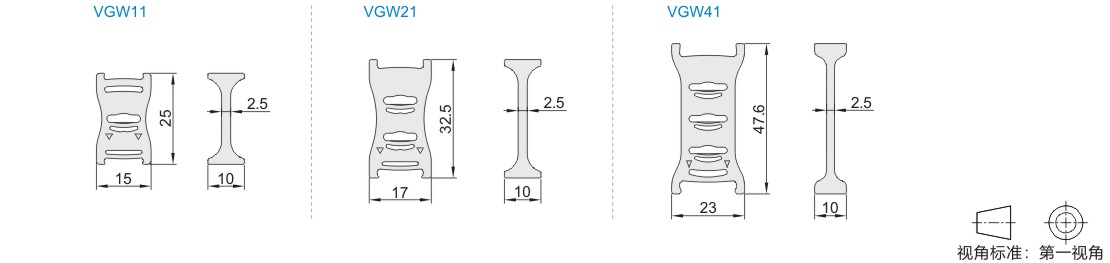

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级	适用拖链代码
VGW11	高品质静音型拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB	VBW11
VGW21							VBW21
VGW41							VBW41

参数图

拖链

型号		弯曲半径 R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径 R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	重量 (kg/m)
VBW01	1520	30 38 48	1~	VEW01	15	22	20	34	18	10	1.2	≈0.339
	1530						30	44			1.1	≈0.389
	1540						40	54			1	≈0.428
	1550						50	64			0.9	≈0.483
	1560						60	74			0.85	≈0.539
VBW11	2220	35 45 55 75		VEW11	22	29	20	32	20	15	2.4	≈0.362
	2220						20	32			2.4	≈0.362
	2230						30	42			2.3	≈0.382
	2240						40	52			2.2	≈0.432
	2250						50	62			2.15	≈0.462
	2260						60	72			2.1	≈0.492
	2280						80	92			2	≈0.582
VBW21	2830	55 75 100		VEW21	28	37	30	46	24	20	1.65	≈0.617
	2840						40	56			1.6	≈0.658
	2850						50	66			1.55	≈0.7
	2860						60	76			1.5	≈0.741
	2870						70	86			1.45	≈0.783
	2880						80	96			1.4	≈0.817
	28100						100	116			1.3	≈0.892
	28120						120	136			1.25	≈0.967
VBW41	4040	75 100 150 200		VEW41	40	51	40	60	30	28	2.6	≈1.267
	4050						50	70			2.55	≈1.361
	4060						60	80			2.5	≈1.481
	4075						75	95			2.45	≈1.627
	40100						100	120			2.3	≈1.893
	40125						125	145			2.15	≈2.16
	40150						150	170			2	≈2.413

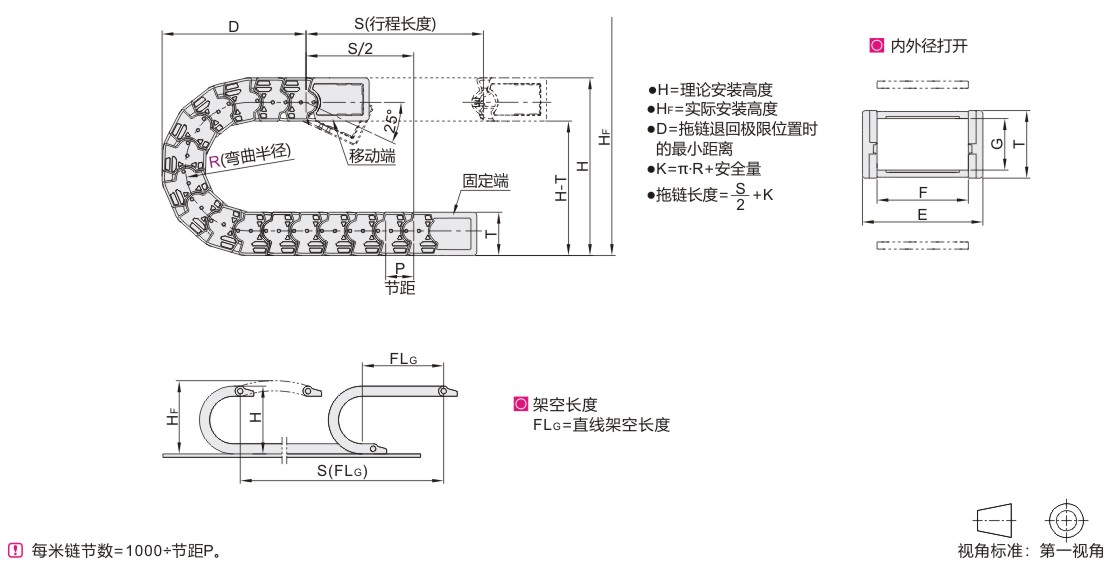

安装尺寸

代码	R	H	HF	D	K
VBW01	30	97	157	77	166.2
	30	97	157	77	166.2
	38	113	173	85	191.3
	48	133	193	95	222.7
VBW11	35	108	239	89.5	189.9
	45	138	269	99.5	221.3
	55	158	289	104.5	252.7
	75	198	329	129.5	315.5
VBW21	55	177	227	121.5	268.7
	75	217	267	141.5	331.5
	100	267	317	166.5	410
VBW41	75	245	321	160.5	355.5
	100	295	371	185.5	434
	150	395	471	235.5	591
	200	495	571	285.5	748

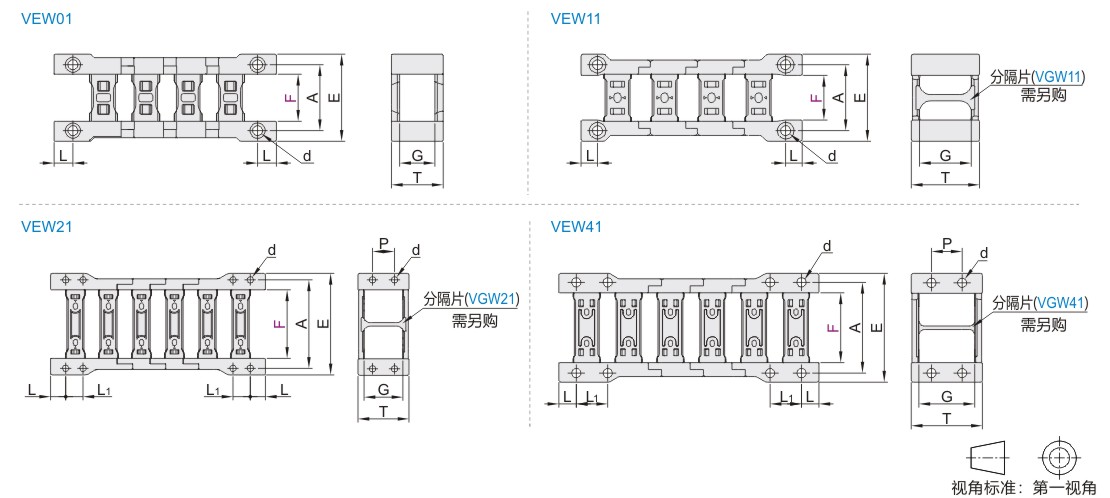

接头

型号		A	E	L	L1	G	T	P	d	适用拖链代码
代码	F内宽
VEW01	20	28	37	8	—	15	22	—	4.2	VBW01
	30	38	47
	40	48	57
	50	58	67
	60	68	77
VEW21	30	44.5	54	11	12.5	28	37	16	6	VBW21
	40	54.5	64
	50	64.5	74
	60	74.5	84
	70	84.5	94
	80	94.5	104
	100	114.5	124
	120	134.5	144
VEW11	20	28	37	7	—	22	29	—	4.2	VBW11
	30	38	47
	40	48	57
	50	58	67
	60	68	77
	80	88	97
VEW41	40	55	68	12.5	22.5	40	51	22	8.1	VBW41
	50	65	78
	60	75	85
	75	90	100
	100	115	125
	125	140	150
	150	165	175
