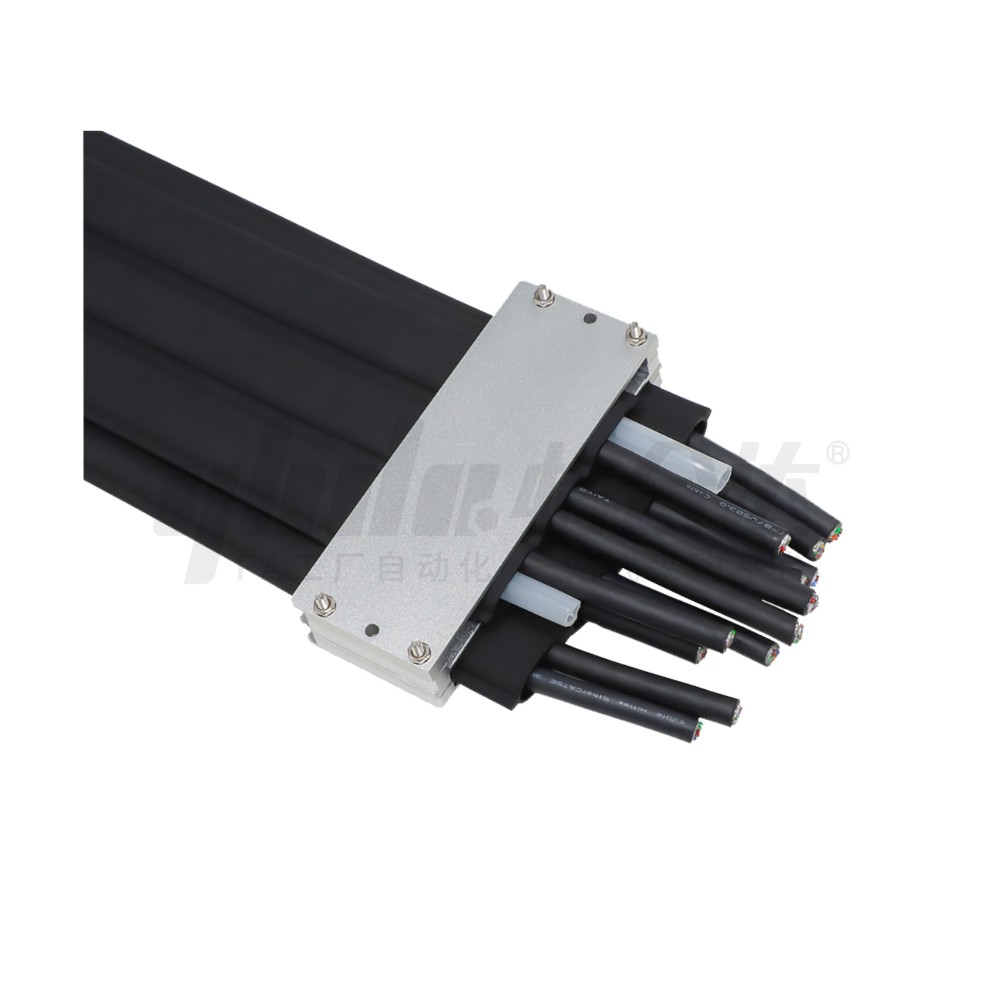

        柔性无尘护套 扁平式

        品牌名称：

        怡合达

        条件筛选：

        类型 扁平式
        产品名称 柔性无尘护套
        大类 洁净系列产品
        产地 国产
        产品类别 柔性无尘护套
        表面类型 光滑型
        是否阻燃 是
        种类筛选 柔性无尘护套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            选型思维导图

            材质图

            参数图

            材质图
            代码 类型
            		 是否
            防静电
            		 表面
            类型
            		 材质
            		 颜色
            		 使用温度
            范围(℃)            		 无尘
            等级
            		 阻燃
            等级            		 防静电值
            (Ω)
            一层 二层 三层 四层 五层
            VCA12 VCA16 VCA20 VCA24 VCA28 扁平式
            		 否 光滑型
            		 硅胶 白色 -40~350
            		 ISO Class1
            		 V-0 —
            VCA14 VCA18 VCA22 VCA26 VCA30 是 黑色 105~108
            VCA41 VCA43 VCA45 VCA47 VCA49 — 医疗级改性硅胶 白色 —
            VCA40 VCA42 VCA44 VCA46 VCA48 透明


            医疗级无尘护套产品特点(VCA40~49)
            可耐受酸碱、酒精、双氧水、消毒液及紫外线照射，同时具备静音、耐磨、阻燃等特性；
            产品性能稳定，可以通过FDA认证，符合生物相容性中红细胞毒性、皮肤刺激性、致敏性、全身毒性等其它医疗食品级检测标准。

             注意：
            *此弯曲半径为龙骨支撑的弯曲半径，护套本身无具体弯曲半径。
             扁平式无尘护套采用一体成型，为了实现更小的弯曲半径，壁厚设计成1mm。

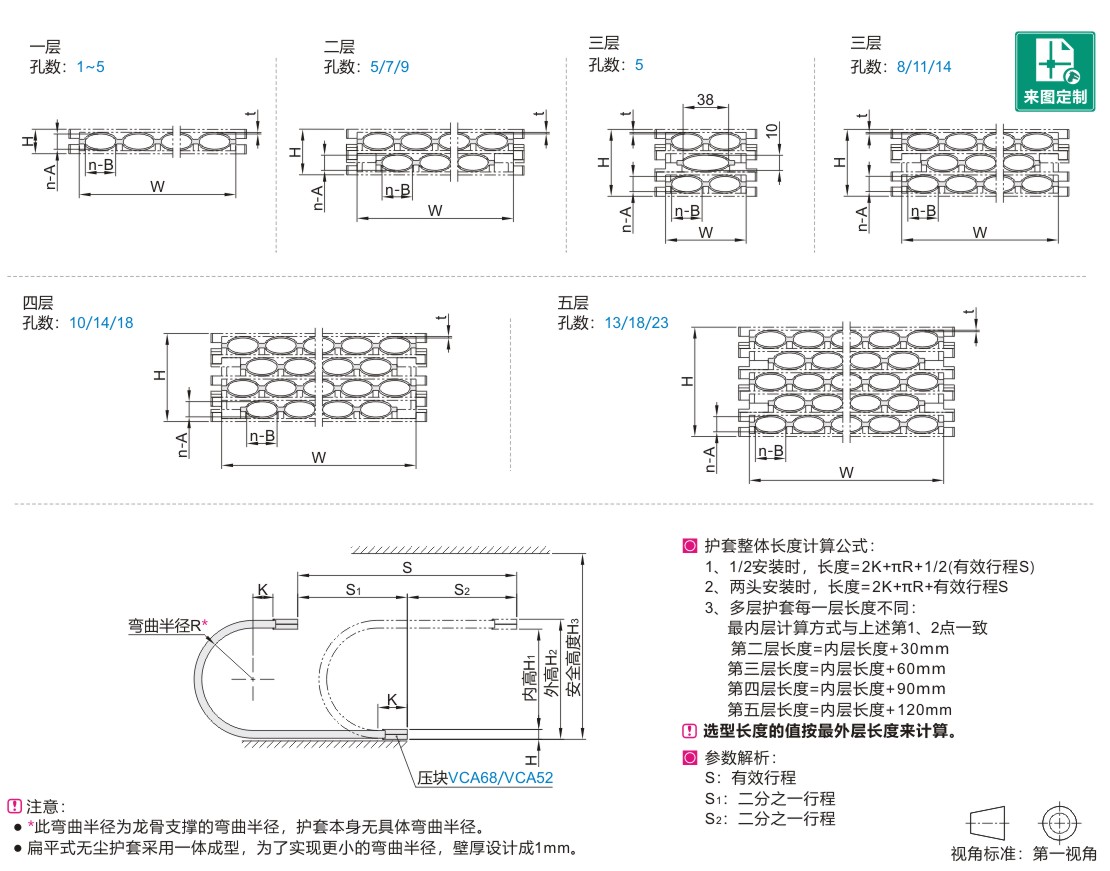

            参数图



            选型表

            型号 长度(m)
            最小单位1            		 孔尺寸 W
            护套
            宽度            		 适用
            最大
            线径            		 t
            壁厚            		 H
            压块
            高度            		 H1
            内高            		 H2
            外高            		 H3
            安全高度            		 K
            最小
            移动距离            		 压块型号
            (标配件)            		 垫块代码
            (标配件)            		 补偿块
            代码
            (标配件)            		 适配填充垫
            型号
            (另行购买)            		 适配龙骨
            型号
            (另行购买)
            代码 孔数 n A B
            一层
            VCA12
            VCA14            		 1 1~5 1 10 30 38 Ø25 1 14 2×R* 2×(R*+H) H2+50 130 VCA52-1 — — VCA56-1 VCA57-R40/70/100
            2 2 20 53 Ø17 VCA52-2 VCA56-2
            3 3 78 VCA52-3 VCA56-3
            4 4 103 VCA52-4 VCA56-4
            5 5 128 VCA52-5 VCA56-5
            二层
            VCA16
            VCA18            		 5(3+2) 5 78 Ø8×2根 30 VCA52-3 VCA54 VCA55 VCA56-3
            7(4+3) 7 103 VCA52-4 VCA56-4
            9(5+4) 9 128 VCA52-5 VCA56-5
            三层
            VCA20
            VCA22            		 5(2+1+2) 5 53 Ø25 40 VCA52-2 VCA56-2
            8(3+2+3) 8 78 Ø8×2根 44 VCA52-3 VCA56-3
            11(4+3+4) 11 103 VCA52-4 VCA56-4
            14(5+4+5) 14 128 VCA52-5 VCA56-5
            四层
            VCA24
            VCA26            		 10(3+2+3+2) 10 10 78 Ø8×2根 57 VCA52-3 VCA56-3
            14(4+3+4+3) 14 103 VCA52-4 VCA56-4
            18(5+4+5+4) 18 128 VCA52-5 VCA56-5
            五层
            VCA28
            VCA30            		 13(3+2+3+2+3) 13 78 71 VCA52-3 VCA56-3
            18(4+3+4+3+4) 18 103 VCA52-4 VCA56-4
            23(5+4+5+4+5) 23 128 VCA52-5 VCA56-5
            一层
            VCA40
            VCA41            		 1 1 10 30 38 Ø25 1 14 2×R* 2×(R*+H) H2+50 130 VCA68-1 一 一 VCA56-1 VCA57-R40/70/100
            2 2 20 53 Ø17 VCA68-2 VCA56-2
            3 3 78 VCA68-3 VCA56-3
            4 4 103 VCA68-4 VCA56-4
            5 5 128 VCA68-5 VCA56-5
            二层
            VCA42
            VCA43            		 5(3+2) 5 78 Ø8×2根 30 VCA68-3 VCA63 VCA65 VCA56-3
            7(4+3) 7 103 VCA68-4 VCA56-4
            9(5+4) 9 128 VCA68-5 VCA56-5
            三层
            VCA44
            VCA45            		 5(2+1+2) 5 53 Ø25 40 VCA68-2 VCA56-2
            8(3+2+3) 8 78 Ø8×2根 44 VCA68-3 VCA56-3
            11(4+3+4) 11 103 VCA68-4 VCA56-4
            14(5+4+5) 14 128 VCA68-5 VCA56-5
            四层
            VCA46
            VCA47            		 10(3+2+3+2) 10 10 78 Ø8×2根 57 VCA68-3 VCA56-3
            14(4+3+4+3) 14 103 VCA68-4 VCA56-4
            18(5+4+5+4) 18 128 VCA68-5 VCA56-5
            五层
            VCA48
            VCA49            		 13(3+2+3+2+3) 13 78 71 VCA68-3 VCA56-3
            18(4+3+4+3+4) 18 103 VCA68-4 VCA56-4
            23(5+4+5+4+5) 23 128 VCA68-5 VCA56-5



            当有效行程<450mm时，不需要加龙骨作为支撑(护套长度计算公式请在怡合达网站搜索查看)。
            此处R为龙骨弯曲半径R(40、70、100)，需要龙骨支撑时计算。

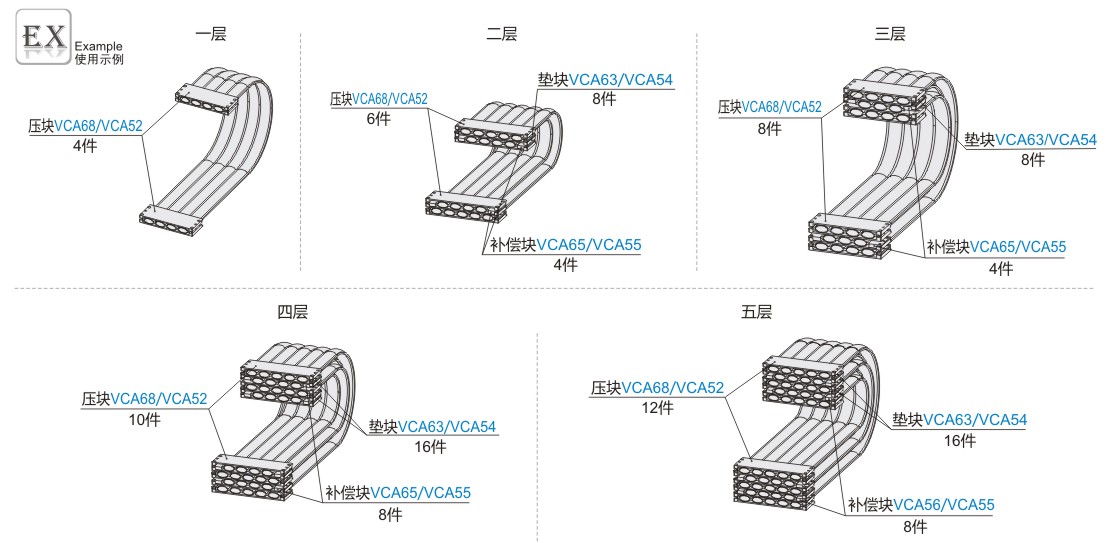

            护套为整套销售，标配件数量(压块、垫块、补偿块)，装配情况见使用示例。
            如需填充垫、龙骨请另行购买(            详情请在怡合达网站搜索查看)。
            每套标配阶梯螺栓，且已经装配好。





            填充垫数量与压块数量一样。
            如需VCA62(改性尼龙(白色)垫块、VCA64(改性尼龙(白色)补偿块，请另行购买。
