查看大图
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
产品名称
类型
产品选型
规格
图片仅供参考，请以已选的规格为准

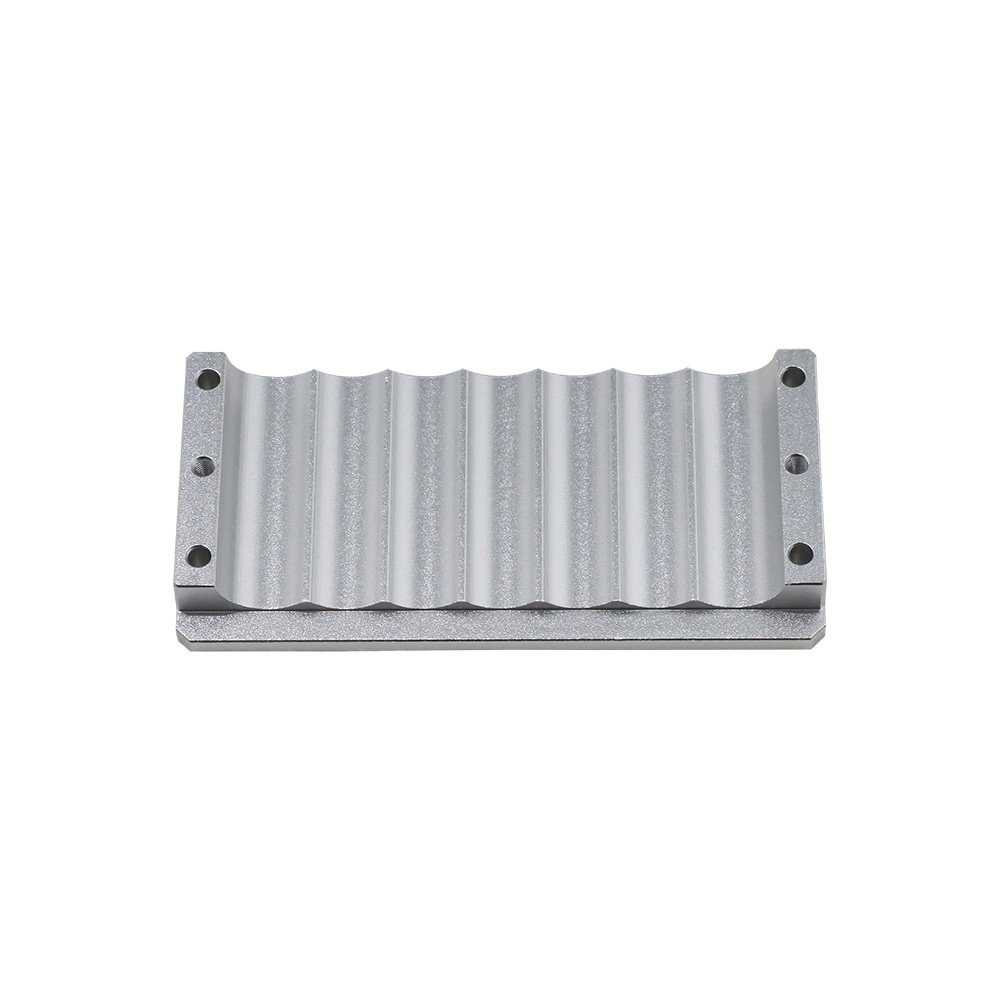

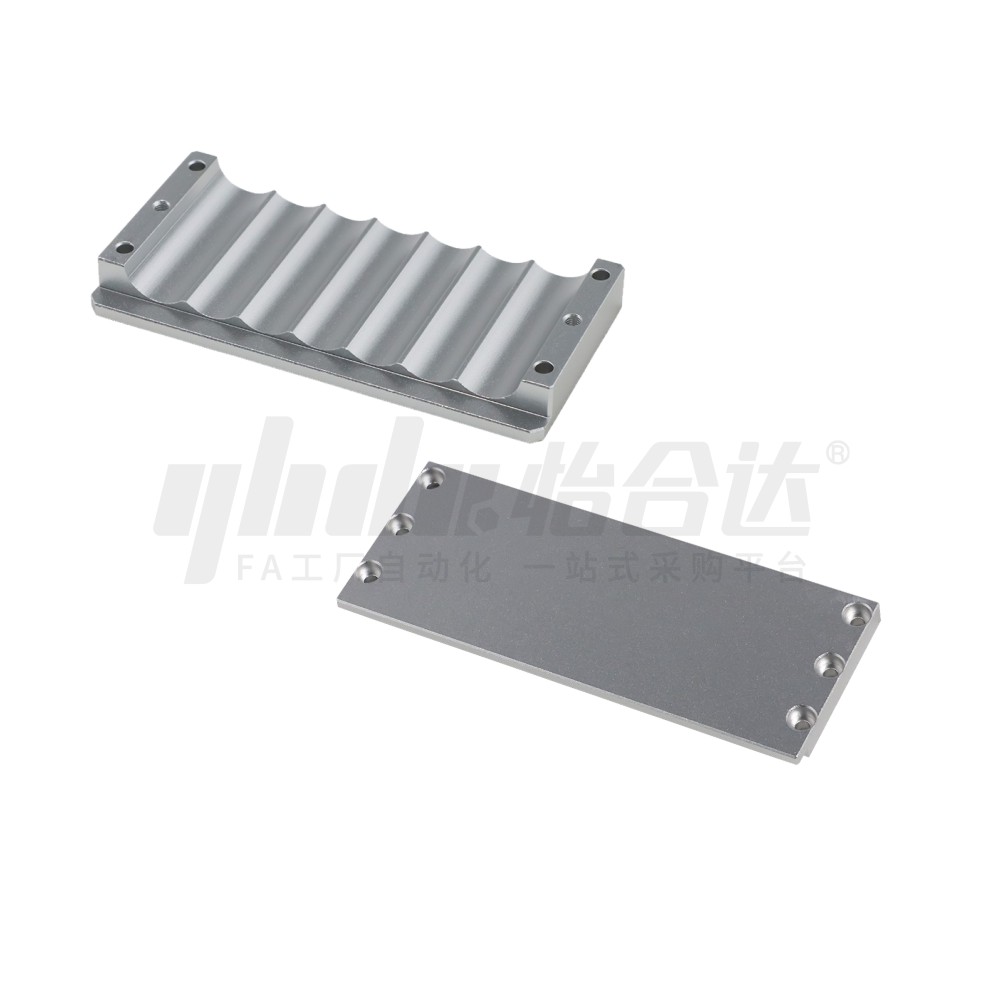

柔性无尘护套配件 压块
品牌名称：
怡合达
条件筛选：
颜色 白色
材质 A6061
大类 洁净系列产品
表面处理 氧化亮银
产地 国产
产品类别 柔性无尘护套配件
种类筛选 柔性无尘护套配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
选型思维导图
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 颜色 | 使用温度范围(℃) | |
| VCA51 | 压块 | 排管式护套用 | A6061 |
氧化亮银 |
-40~350°C |
| VCA52 | 扁平式护套用 |
||||
| VCA68 | 大孔压块 | ||||
所有尺寸公差±1。

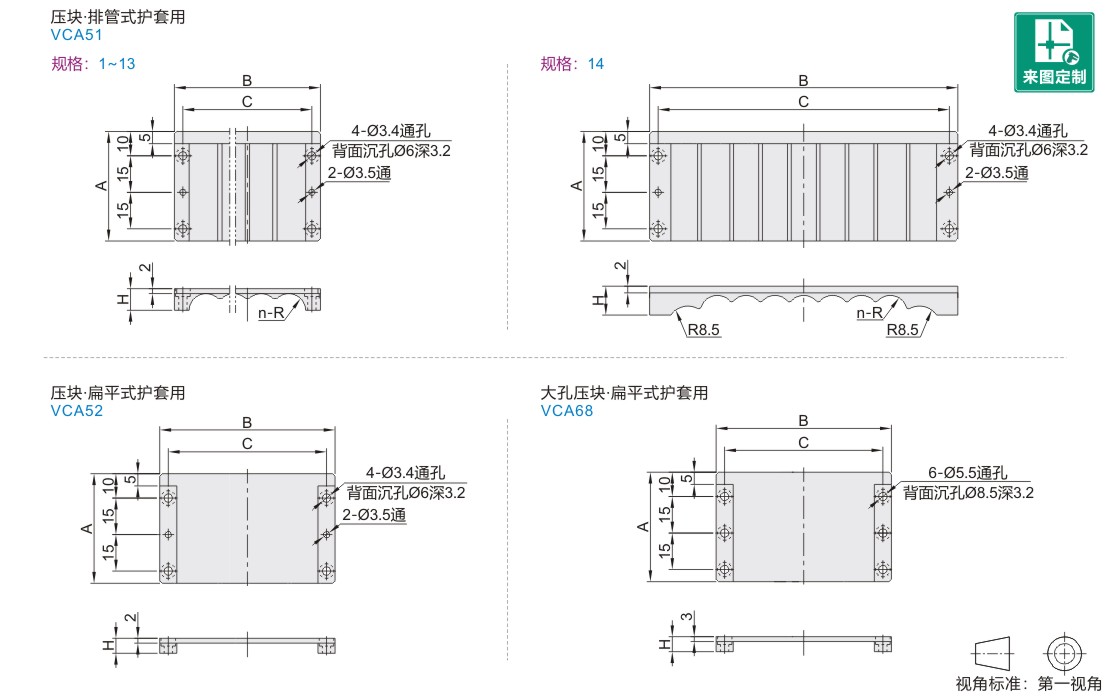

参数图
排管式护套用
| 型号 | n | R | A | B | C | H | 适用 螺栓 |
适配护套型号 | |
| 代码 | 规格 | ||||||||
| VCA51 | 1 | 2 | 7 | 45 | 40 | 33 | 10 | M3 | VCA02/04/31/32-2 |
| 2 | 11 | 51 | 43 | 11 | VCA02/04/31/32-2B | ||||
| 3 | 3 | 7 | 50 | 43 | 10 | VCA02/04/31/32-3 VCA06/08/33/34-6 |
|||
| 4 | 8.5 | 58 | 51 | VCA02/04/31/32-3A VCA06/08/33/34-6A |
|||||
| 5 | 11.5 | 76 | 69 | 13 | VCA02/04/31/32-3B | ||||
| 6 | 4 | 7 | 60 | 53 | 10 | VCA02/04/31/32-4 VCA06/08/33/34-8 |
|||
| 7 | 8.5 | 75 | 68 | VCA02/04/31/32-4A VCA06/08/33/34-8A |
|||||
| 8 | 5 | 7 | 70 | 63 | VCA02/04/31/32-5 VCA06/08/33/34-4C/10 |
||||
| 9 | 8.5 | 87 | 80 | VCA06/08/33/34-10A | |||||
| 10 | 6 | 7 | 82 | 75 | VCA02/04/31/32-6 VCA06/08/33/34-12 |
||||
| 11 | 8.5 | 102 | 95 | VCA02/04/31/32-6A VCA06/08/33/34-12A |
|||||
| 12 | 7 | 7 | 92 | 85 | VCA02/04/31/32-7/7E VCA06/08/33/34-4D/14/14E |
||||
| 13 | 8.5 | 114 | 107 | VCA02/04/31/32-7A | |||||
| 14 | 7 | 124 | 114 | 16.5 | VCA06/08/33/34-16 | ||||
扁平式护套用
| 型号 | A | B | C | H | 适用 螺栓 |
适配护套型号 | ||
| 代码 | 规格 | |||||||
| VCA52 | 1 | 45 | 52 | 45 | 7 | M3 | VCA12/14-1 | |
| 2 | 67 | 60 | VCA12/14-2 | VCA20/22-5 | ||||
| 3 | 92 | 85 | VCA12/14-3 VCA16/18-5 VCA20/22-8 |
VCA24/26-10 VCA28/30-13 |
||||
| 4 | 117 | 110 | VCA12/14-4 VCA16/18-7 VCA20/22-11 |
VCA24/26-14 VCA28/30-18 |
||||
| 5 | 142 | 135 | VCA12/14-5 VCA16/18-9 VCA20/22-14 |
VCA24/26-18 VCA28/30-23 |
||||
| VCA68 | 1 | 45 | 57 | 47 | 7 | M5 | VCA40/41-1 | |
| 2 | 72 | 62 | VCA40/41-2 | VCA44/45-5 | ||||
| 3 | 97 | 87 | VCA40/41-3 VCA42/43-5 VCA44/45-8 |
VCA46/47-10 VCA48/49-13 |
||||
| 4 | 122 | 112 | VCA40/41-4 VCA42/43-7 VCA44/45-11 |
VCA46/47-14 VCA48/49-18 |
||||
| 5 | 147 | 137 | VCA40/41-5 VCA42/43-9 VCA44/45-14 |
VCA46/47-18 VCA48/49-23 |
||||
-
