查看大图
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
产品名称
产品选型
R
L
1~5
/1
图片仅供参考，请以已选的规格为准

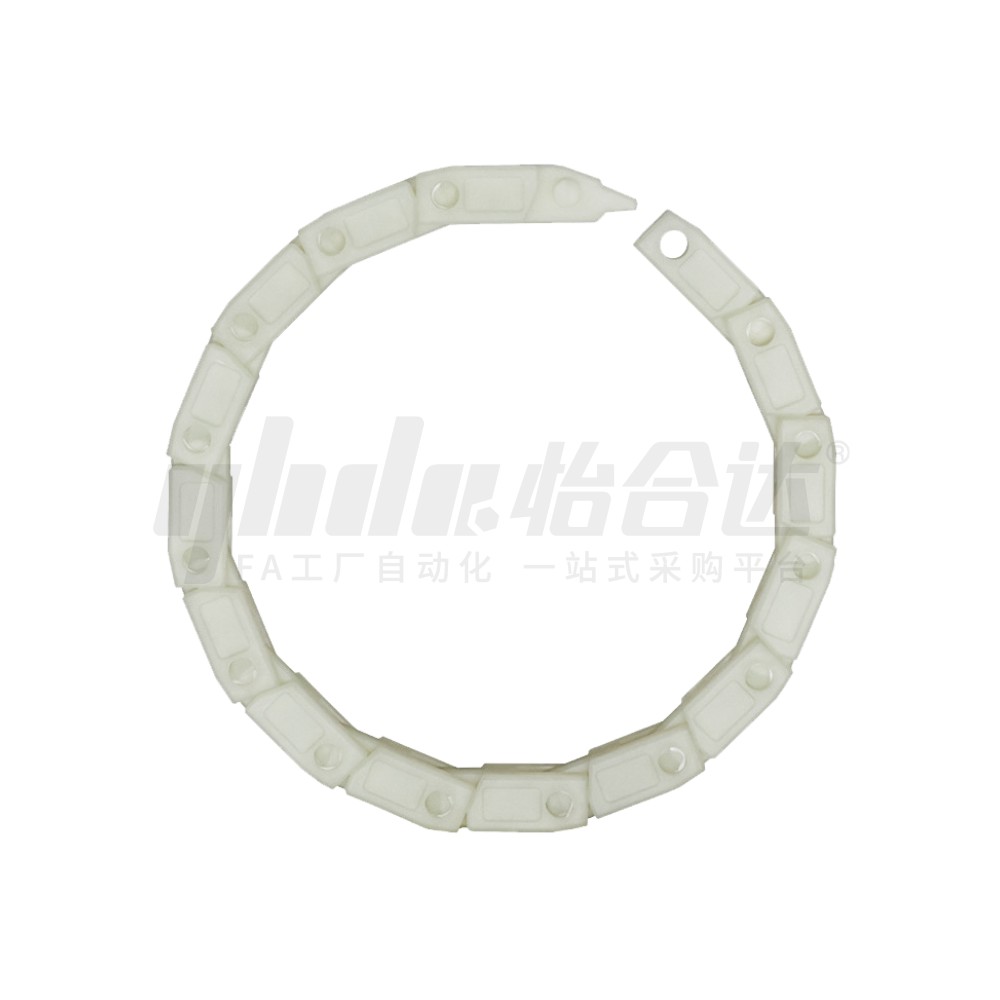

柔性无尘护套配件 龙骨
品牌名称：
怡合达
条件筛选：
颜色 白色
材质 改性尼龙
大类 洁净系列产品
产地 国产
产品类别 柔性无尘护套配件
种类筛选 柔性无尘护套配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
选型思维导图
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 颜色 | 使用温度范围(℃) |
| VCA57 | 龙骨 | 改性尼龙 |
白色 | -40~350°C |
| VCA66 | 双头龙骨 |
该双头龙骨仅适合穿10×30或以上孔径护套使用。 所有尺寸公差±1。

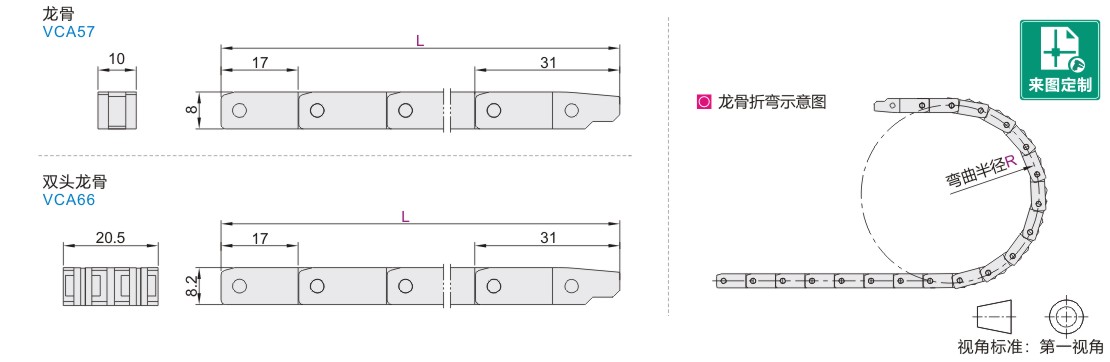

参数图
选型表
| 型号 | L(m) 最小单位1 |
||||||||||||
| 代码 | R | ||||||||||||
| VCA57 | 40 | 1~5 |
|||||||||||
| 70 | |||||||||||||
| 100 |
|||||||||||||
| VCA66 | |||||||||||||

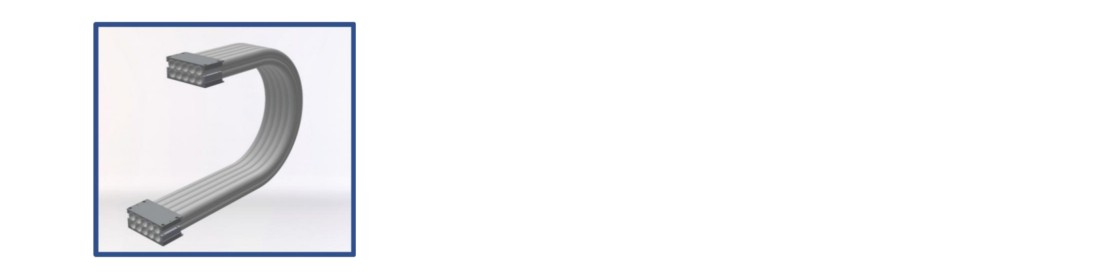

适用于排管式护套时
● 排管式无尘护套有效行程超过1200mm时，需要增加龙骨支撑；
● 加龙骨支撑时请选择内孔≥13mm的无尘护套，一般至少2条使
用；行程超过1500时需增加一条，再大行程请咨询相关工程。
● 龙骨选用R70或R100为佳。
● 龙骨长度与护套长度保持一致。

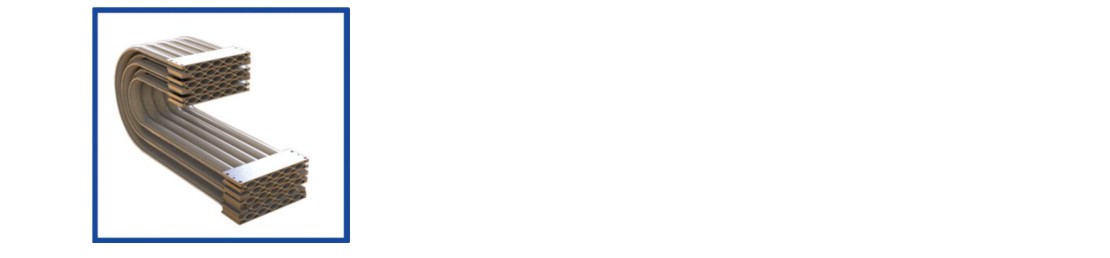

适用于扁平式护套时
● 扁平式无尘护套不受弯曲半径影响，但是支撑力不足，如有效行程超过450mm时，必须增加龙骨支撑；
● 有效行程在450~700mm内可以穿一条龙骨；有效行程超过700mm、线重量较大时，
需要穿两条或更多龙骨，有效行程越长需要看情况再递增龙骨数量，详情请咨询相关工程。
● 扁平式可选用R40，R70，R100规格的龙骨，单层龙骨放两边，多层龙骨放最内层的两边。
● 龙骨长度与最内层护套长度保持一致。
-
