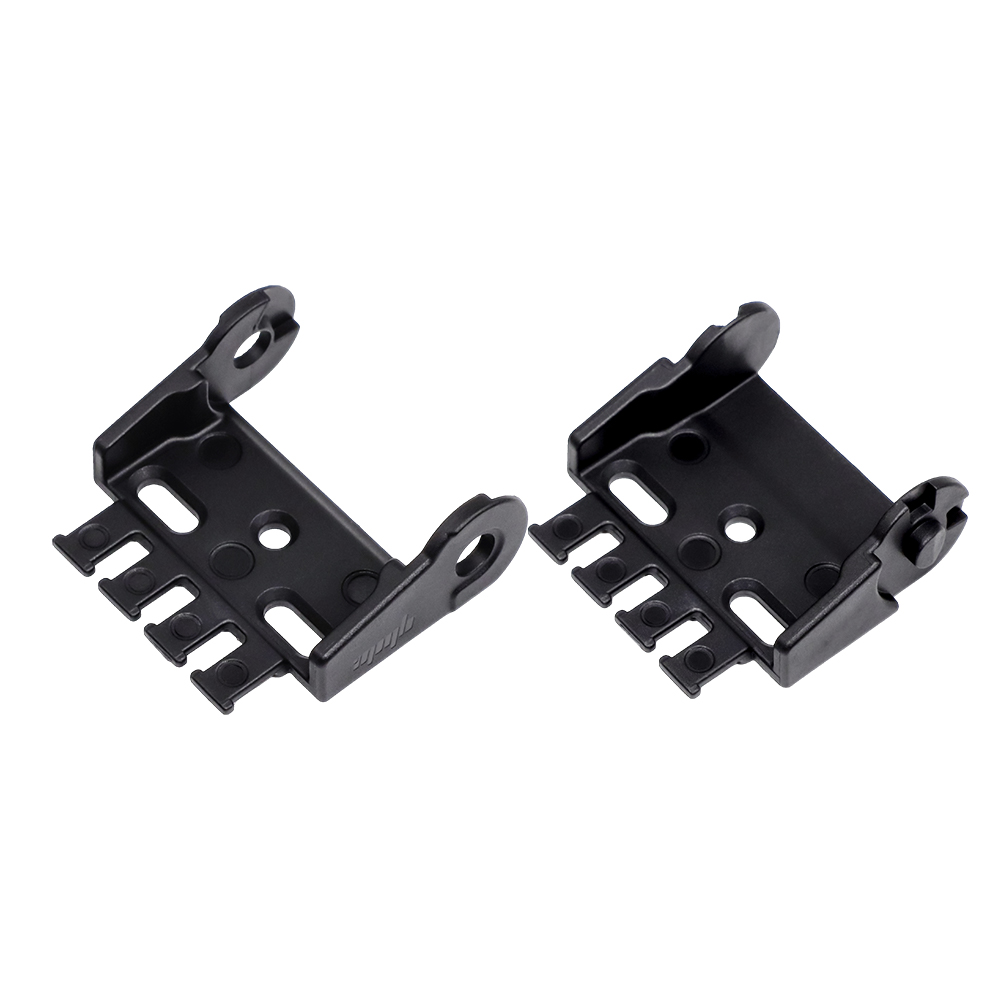

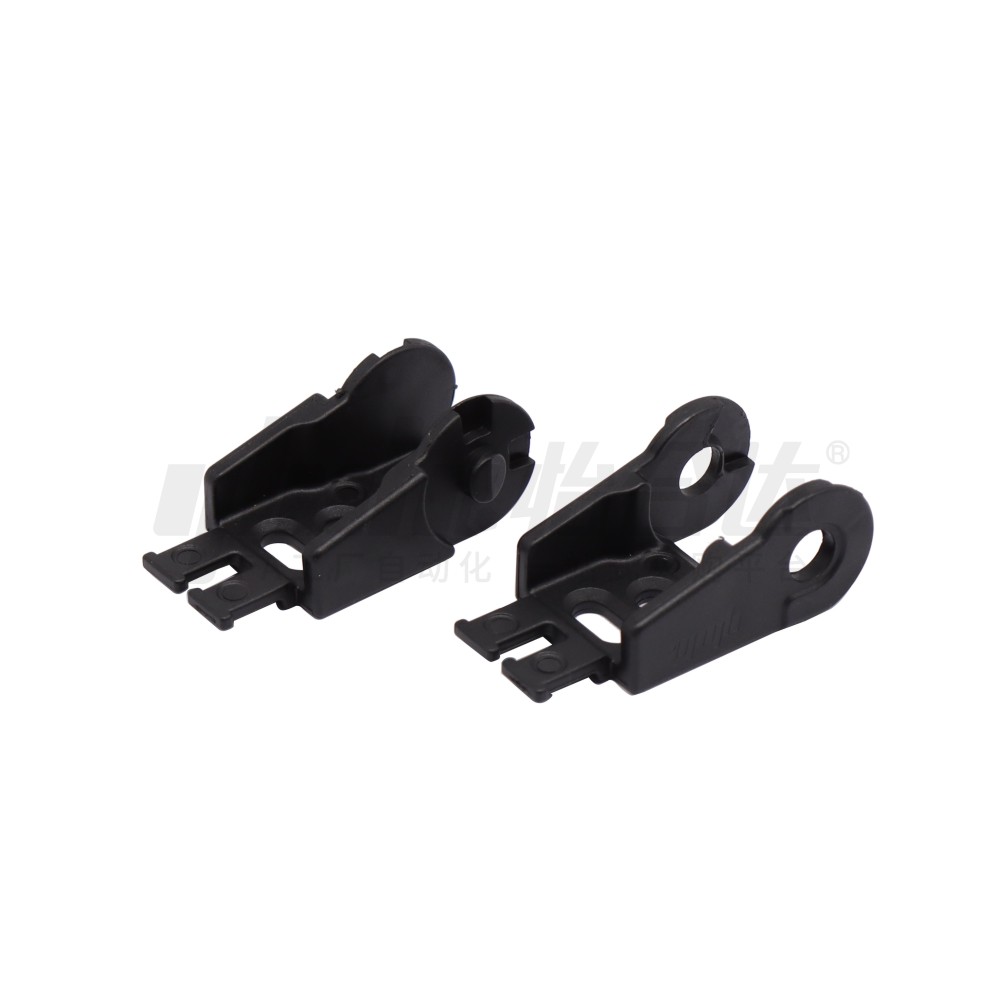

        拖链接头 VBY03拖链用 斜角型 有/无梳状板

        条件筛选：

        产地 国产
        拖链内高 15
        拖链类型 一般用
        种类筛选 接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

             拖链

            代码 类型 内高 打开方式 横梁 腔数 材质 颜色 允许温度 阻燃等级
            VBY03 一般用 15 内径打开 半封闭式 单腔 工程塑料 黑色 -20°C~100℃ UL94-HB



             本系列拖链标准型号包含一套接头(移动端、固定端各一个)。

            每米链节数=1000÷节距P



            -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             接头

            代码 类型 梳状板  材质  颜色 允许温度 阻燃等级
            VEY03 15系列拖链用 有 工程塑料 黑色  -20°℃~100°℃ UL94-HB
            VEY05 无

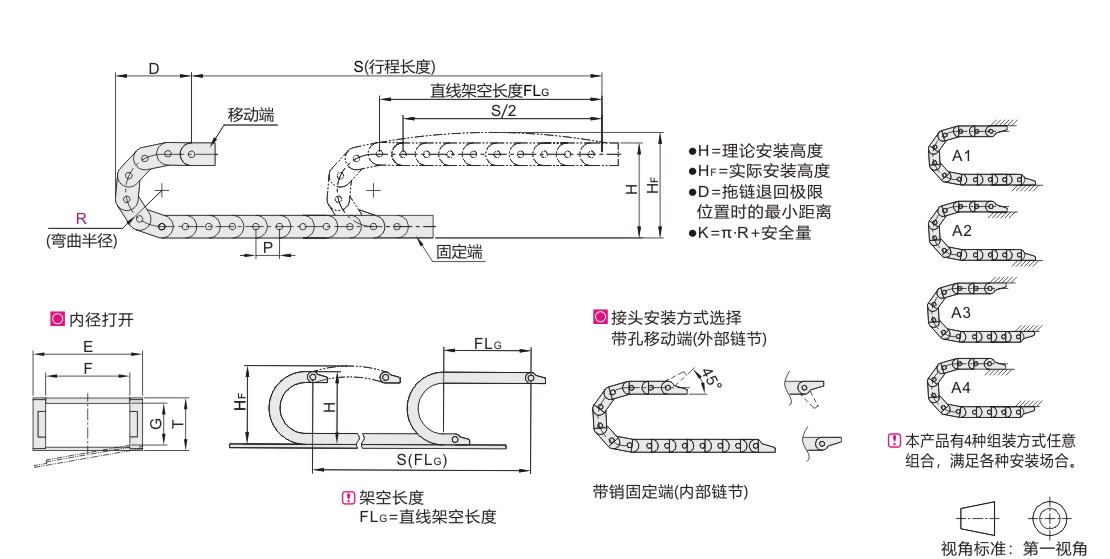

            参数图



            拖链

            型号 弯曲
            半径R
            		 链节数
            N
            		 接头
            		 内高
            G
            		 外高
            T
            		 内宽
            F
            		 外宽
            E
            		 节距
            P
            		 安装尺寸
            		     实际安装
                高度HF
            		 最大
            电缆直径
            		 最大架空
            负载(kg/m)
            		 最大架空
            长度(m)
            		 重量
            ( kg/m)
            代码 规格 H D K
            VBY03 1515  28  1~
            (最小单位1)            		 (带梳状板)
            VEY03
            (无梳状板)
            VEY05            		 15  19.5  15  26  25  76  88  188  96  12  0.7  1  ≈0.36
            38  96  98  219  116
            48  116  108  251  136
            1520  28  20  31  76  88  188  96  ≈0.39
            38  96  98  219  116
            48  116  108  251  136
            1530  28  30  41  76  88  188  96  ≈0.42
            38  96  98  219  116
            48  116  108  251  136
            1540  28  40  51  76  88  188  96  ≈0.48
            38  96  98  219  116
              48 116 108 251 136
            1550  28  50  61  76  88  188  96  ≈0.52
            38  96  98  219  116
            48  116  108  251  136

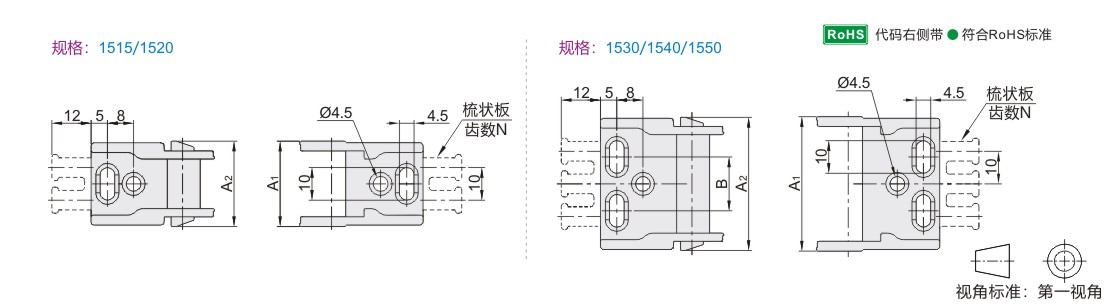

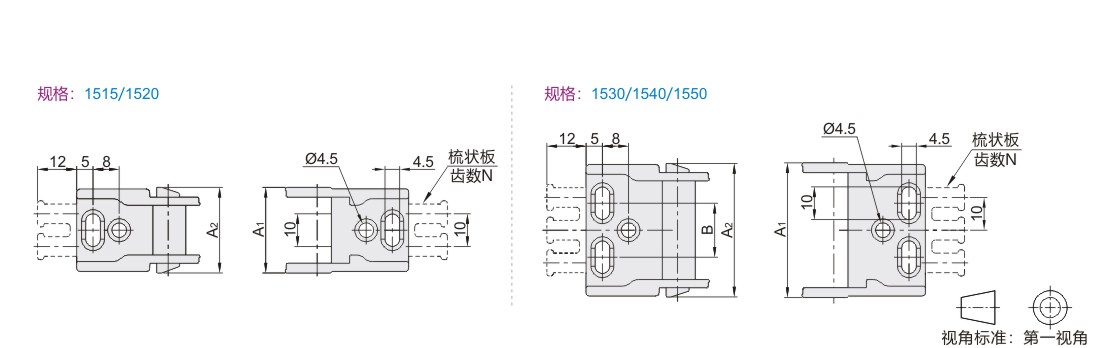

            接头

            型号 内宽 A1 A2 B 梳状板齿数N 适用拖链
            代码 规格 仅适用VEY03
            VEY03
            VEY05            		 1515  15  26.2  25.8  — 2  VBY03-1515
            1520  20  31.2  30.8  VBY03-1520
            1530  30  41.2  40.8  16.5  3  VBY03-1530
            1540  40  51.2  50.8  27.5  4  VBY03-1540
            1550  50  61.2  60.8  36.5  5  VBY03-1550
