      产品选型

      F

      图片仅供参考，请以已选的规格为准

        拖链接头 VBU系列拖链用 方型 无梳状板

        条件筛选：

        拖链内高 80
        拖链类型 一般用
        种类筛选 接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

            拖链

            代码 类型 打开方式 横梁 腔数 材质 颜色 允许温度 阻燃等级 附件
            VBU01 80系列拖链 内外径打开 桥式 单腔
            		 工程塑料 黑色 -20°C~80°C UL94-HB 接头
            VBU02   封闭式





            ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

             接头

            代码 类型
            		 材质 颜色 允许温度 阻燃等级
            VEU01 加强型80系列拖链用 方型 工程塑料 黑色 -20°C~80°C UL94-HB

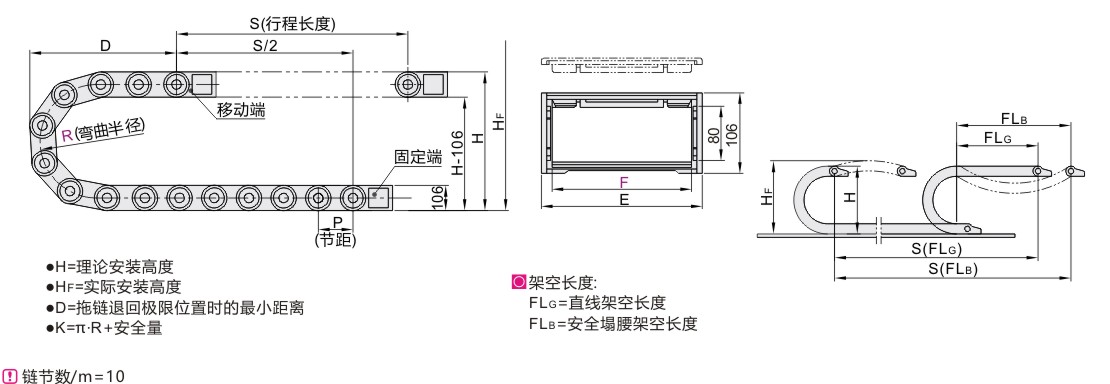

            参数图



            拖链

            型号 弯曲
            半径R            		 链节数
            N            		 接头 安装尺寸 实际安装
            高度HF            		 外宽
            E            		 节距
            P            		 最大电缆
            直径            		 最大架空
            长度(m)            		 最大允许
            行程(m)            		 最大允许
            垂直悬挂(m)            		 重量
            (kg/m)
            代码 内宽F H D K
            VBU01 100 150 1~ VEU01-F100 406 325 880 506 144 100 72 4.5 110 45 ≈4.35
            200 506 375 1035 606
            250 606 425 1195 706
            125 150 VEU01-F125 406 325 880 506 169 ≈4.55
            200 506 375 1035 606
            250 606 425 1195 706
            150 150 VEU01-F150 406 325 880 506 194 ≈4.67
            200 506 375 1035 606
            250 606 425 1195 706
            200 150 VET01-F200 406 325 880 506 244 ≈4.85
            200 506 375 1035 606
            250 606 425 1195 706
            250 150 VEU01-F250 406 325 880 506 294 ≈5.18
            200 506 375 1035 606
            250 606 425 1195 706
            300 150 VEU01-F300 406 325 880 506 344 ≈5.55
            200 506 375 1035 606
            250 606 425 1195 706
            VBU02 150 150 VEU01-F150 406 325 880 506 194 ≈5.51
            200 506 375 1035 606
            250 606 425 1195 706
            200 150 VEU01-F200 406 325 880 506 244 ≈5.83
            200 506 375 1035 606
            250 606 425 1195 706
            300 150 VEU01-F300 406 325 880 506 344 ≈7.14
            200 506 375 1035 606
            250 606 425 1195 706
            350 150 VEU01-F350 406 325 880 506 394 ≈7.57
            200 506 375 1035 606
            250 606 425 1195 706

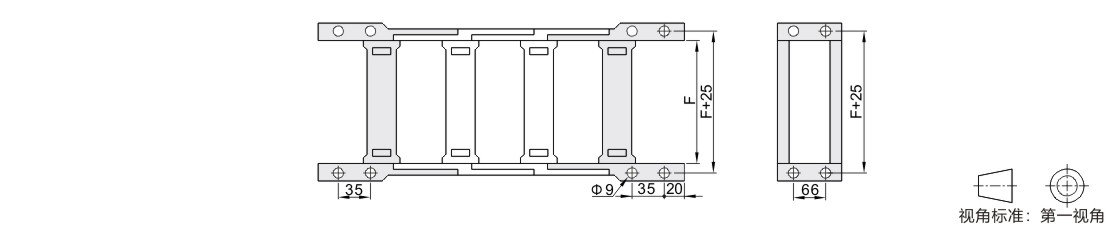

             接头

            代码 内宽F
            VEU01
            		 100
            125
            150
            200
            250
            300
            350
